Perforation : réglage de la position de perforation horizontale (sens d'introduction)
Vous pouvez ajuster le sens d'introduction de la position des trous perforés pour corriger la distance entre le bord du document perforé et la position des trous perforés
A titre d'exemple, cette section explique comment rapprocher la position des trous perforés de 1,5 mm du bord du document perforé en utilisant l'Unité de finition FS-532 équipée de l'Unité de perforation PK-522.
• Signification et objet du réglage de la position de perforation horizontale
Quand la distance entre le bord du document perforé et la position des trous perforés est trop faible ou trop grande, cette fonction vous permet de rapprocher ou d'éloigner la position des trous perforés en spécifiant la valeur désirée.
Des valeurs négatives éloignent la position des trous perforés du bord du papier.
Des valeurs positives rapprochent la position des trous perforés du bord du papier.
• Quand exécuter
Quand la distance entre le bord du document perforé et la position des trous perforés est trop faible ou trop grande
• Environnement prévu
Contrôleur d'image | Contrôleur d'image IC-602 |
Unité de finition installée | Unité de finition FS-532 avec l'Unité de Perforation PK-522 installée |
* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.

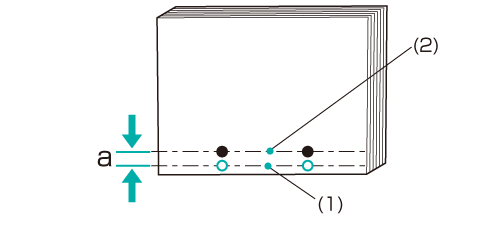

Mesurez le manque d'alignement actuel 'a' de la position du trou perforé à l'aide d'une règle.
Mesurez la différence entre la position souhaitée des trous perforés (1) et la position actuelle des trous perforés (2) (= largeur 'a').

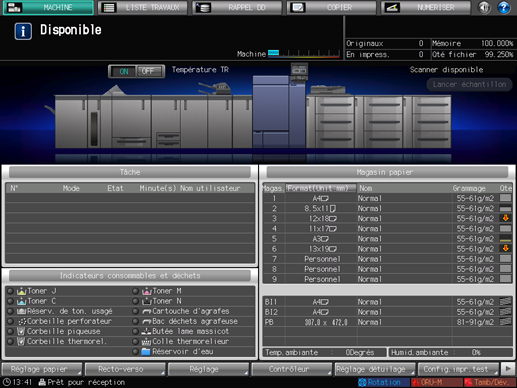

Sur l'écran tactile de l'imprimante, appuyez sur [Réglage] sur l'écran [MACHINE].
Appuyez sur [Réglages finition] sur l'écran [Menu réglages].

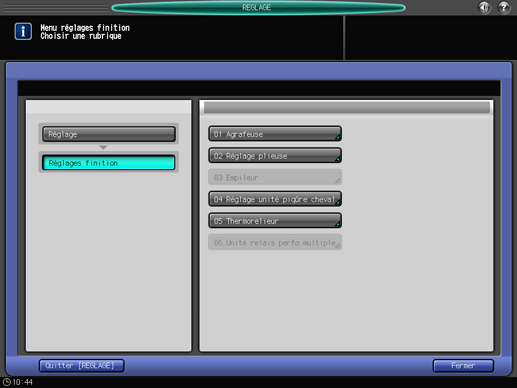

Appuyez sur [Agrafeuse] dans le menu [Réglages finition].

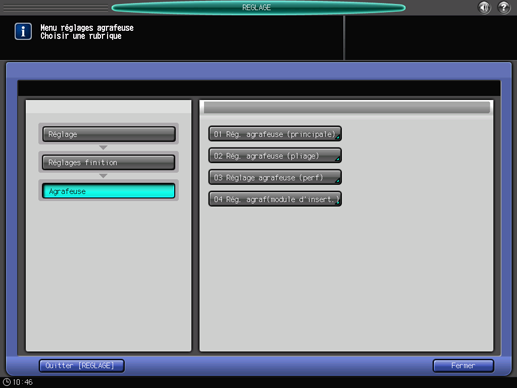

Appuyez sur [Réglage agrafeuse (perf)] du menu [Réglages agrafeuse].
Appuyez sur [Rég. Pos. horizontale (FD)] du menu [Réglage agrafeuse (perfo)].

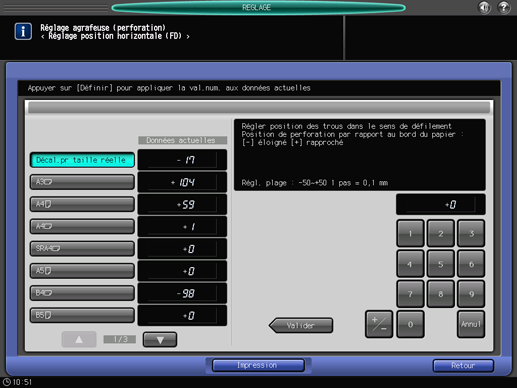

Appuyez sur le format papier à régler. Entrez la valeur de réglage et appuyez sur [Valider].
Exemple : rapprochez la position des trous perforés pour [Décal.pr taille réelle] (tous les formats de papier) de 1,5 mm vers le bord du papier.
Elément
Réglage
[Décal.pr taille réelle]
Déplacement 1,5 mm plus près du bord du papier (+15)
Appuyez sur [1], [5] et [Valider] pour entrer la valeur [+15]. La position d'agrafage est décalée de 1,5 mm vers le bas (avant).
Utilisez le clavier à l'écran pour définir la valeur.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Les valeurs sont exprimées en incréments de 0,1 mm. (1 = 0,1 mm)
En appuyant sur [Impression] vous passez au mode d'impression qui vous permet d'imprimer l'original.
Imprimez à nouveau l'original et assurez-vous que la position des trous perforés n'est pas mal alignée.
Répétez les étapes ci-dessus jusqu'à ce que la position de trou perforé souhaitée soit obtenue.
