Livret : réglage de l'espacement des agrafes

Vous pouvez régler l'espacement entre les agrafes.

A titre d'exemple, ce qui suit explique comment élargir l'espacement entre agrafes de 4 mm à la finition.

• Signification et propos du réglage d'espacement des agrafes

  • Lorsque l’espacement agrafes de la piqûre à cheval est trop étroit ou trop grand, cette fonction vous permet de régler l'espacement en spécifiant la valeur souhaitée.

  • L'indication de valeurs négatives réduit l'espacement agrafes.

  • L'indication de valeurs positives agrandit l'espacement agrafes.

• Quand exécuter

  • Lorsque l'espacement agrafes de la piqûre à cheval est trop étroit ou trop grand

• Environnement prévu

Contrôleur d'image

Contrôleur d'image IC-602

Unité de finition installée

Piqueuse à cheval SD‑506

* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.

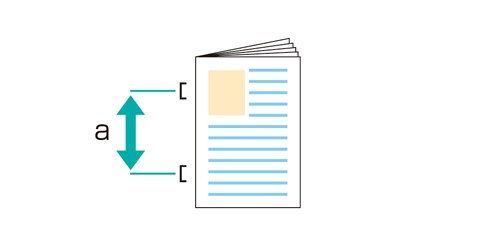

  1. Mesurez l'espacement entre agrafes 'a' avec une règle.

    • Les positions standard d'espacement agrafes sont prédéfinies pour chaque format de papier.

    • Pour le format [A3] horizontal, l'espacement entre agrafes est égal à 148,5 mm (longueur verticale de 297 mm divisée par 2).

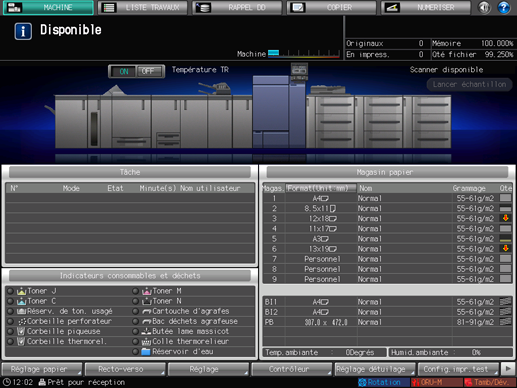

  2. Sur l'écran tactile de l'imprimante, appuyez sur [Réglage] sur l'écran [MACHINE].

  3. Appuyez sur [Réglages finition] sur l'écran [Menu réglages].

  4. Appuyez sur [Réglage unité piqûre cheval] du menu [Réglages finition].

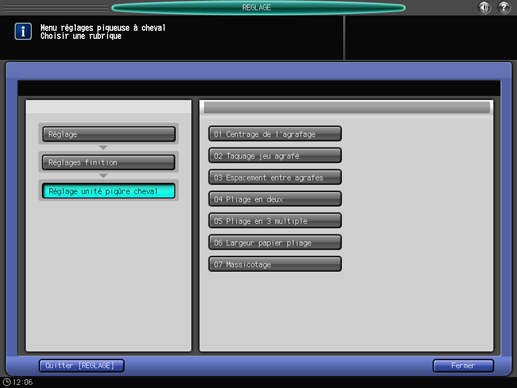

  5. Appuyez sur [Espacement entre agrafes] du menu [Réglages piqueuse à cheval].

  6. Appuyez sur le format papier à régler. Entrez la valeur de réglage et appuyez sur [Valider].

    Exemple : agrandissement de 4 mm de l'espacement entre agrafes pour le format [A3] horizontal.

    Elément

    Réglage

    [A3] Horizontal

    +4 mm (+4)

    • Appuyez sur [4] et [Valider] pour entrer la valeur [+4]. Cette opération agrandit l'espacement entre agrafes de 4 mm.

    • Utilisez le clavier à l'écran pour définir la valeur.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal.pr taille réelle].

    • En appuyant sur [Impression] vous passez au mode d'impression qui vous permet d'imprimer l'original.

  7. Imprimez à nouveau l'original et vérifiez l'espacement entre les agrafes.

    Répétez les étapes ci-dessus jusqu'à obtention des positions correctes des agrafes.
