Thermoreliure : réglage de l'alignement couverture sens passage
Modifiez la largeur de réglage dans le sens de passage du papier si les feuilles produites présentent un alignement incorrect dans un corps de document.
Les formats mentionnés dans cette section renvoient à ceux des jeux de corps correspondant aux formats papier couverture.
Cette section explique en exemple la correction d'un désalignement de 1 mm.

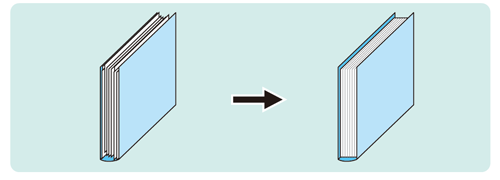

• Signification et propos du réglage de l'alignement couverture sens passage
Lorsque les pages de corps ne sont pas alignées, cette fonction permet de régler le bord supérieur et le dos en spécifiant les valeurs souhaitées.
L'indication de valeurs négatives réduit la courbe.

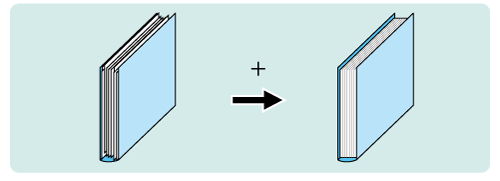

L'indication de valeurs positives réduit le défaut d'alignement.
• Quand exécuter
Lorsque les pages de corps de thermoreliure ne sont pas alignées dans le sens d'introduction du papier.
• Environnement prévu
Contrôleur d'image | Contrôleur d'image IC-602 |
Unité de finition installée | Thermorelieur PB‑503 |
* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.

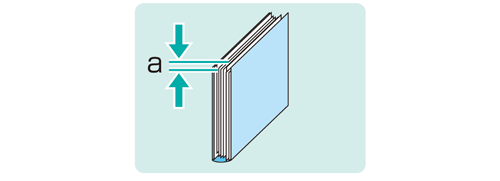

Vérifiez l'écart d'alignement des pages de corps d'un livre thermorelié.
Sur l'écran tactile de l'imprimante, appuyez sur [Réglage] sur l'écran [MACHINE].
Appuyez sur [Réglages finition] sur l'écran [Menu réglages].
Appuyez sur [Thermorelieur] dans le menu [Réglages finition].

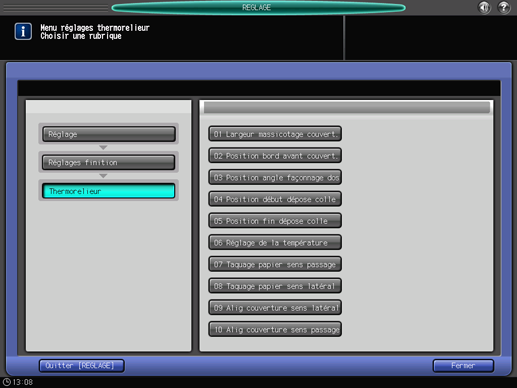

Appuyez sur [Alig couverture sens passage] dans le menu [Réglages thermorelieur].
Sélectionnez le format papier à régler. Entrez la valeur de réglage et appuyez sur [Valider].
Exemple : réduction d'un défaut d'alignement de 1 mm pour [A4].
Elément
Réglage
[A4]
Réduction du défaut d'alignement de 1 mm (10)
Appuyez sur [1], [0] et [Valider] pour entrer la valeur [10]. Cette opération réduit le défaut d'alignement de 1 mm.
Utilisez le clavier à l'écran pour définir la valeur.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative. Définissez une valeur positive pour réduire le désalignement. Définissez une valeur négative pour réduire la courbe.
Les valeurs sont exprimées en incréments de 0,1 mm. (1 = 0,1 mm)
Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur spécifiée pour [Décal.pr taille réelle].
En appuyant sur [Impression] vous passez au mode d'impression qui vous permet d'imprimer l'original.
Imprimez à nouveau l'original dans le thermorelieur et vérifiez l'alignement des pages de corps.
Répétez les étapes ci-dessus jusqu'à correction complète du désalignement des pages de corps.
