Thermorelieur : réglage du taquage papier sens latéral
En cas de défaut d'alignement, d'inégalité ou d'irrégularité de la deuxième moitié des pages de corps dans la partie de serrage, réglez la largeur couverture dans le sens transversal d'introduction.
Les formats auxquels cette section fait référence sont ceux des corps de document correspondant à des formats de couverture.
Cette section explique en exemple la correction d'un désalignement de 1 mm.
• Signification et propos du taquage papier dans le sens latéral
Pendant l'impression de plusieurs copies d'un livre thermorelié, si les pages de corps dans le sens de numérisation horizontal ou si les pages de la seconde moitié du livre ne sont pas alignées, cette fonction permet de régler le côté vertical des pages dans la section de serrage en spécifiant la valeur souhaitée.
L'indication de valeurs négatives réduit la courbe.
L'indication de valeurs positives réduit le défaut d'alignement.
• Quand exécuter
Si les pages de corps d'un livre thermorelié ne sont pas alignées, sont courbées ou inégales dans la section de serrage.
Si les pages de corps ne sont pas alignées dans le sens de numérisation horizontal ou si les pages de la deuxième moitié du livre ne sont pas alignées pendant l'impression d'un livre thermorelié en plusieurs exemplaires.
• Environnement prévu
Contrôleur d'image | Contrôleur d'image IC-602 |
Unité de finition installée | Thermorelieur PB‑503 |
* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.
• Précautions
Si tout le livre n'est pas aligné ou si les pages du livre ne sont pas alignées dans le sens vertical, utilisez la fonction Taquage papier sens passage pour corriger l'alignement. (Voir Thermoreliure : réglage du taquage papier sens passage.)

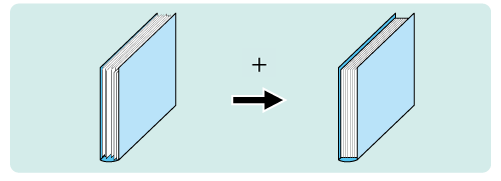

Vérifiez l'écart d'alignement 'a' des pages de corps d'un livre thermorelié.
Sur l'écran tactile de l'imprimante, appuyez sur [Réglage] sur l'écran [MACHINE].
Appuyez sur [Réglages finition] sur l'écran [Menu réglages].
Appuyez sur [Thermorelieur] dans le menu [Réglages finition].

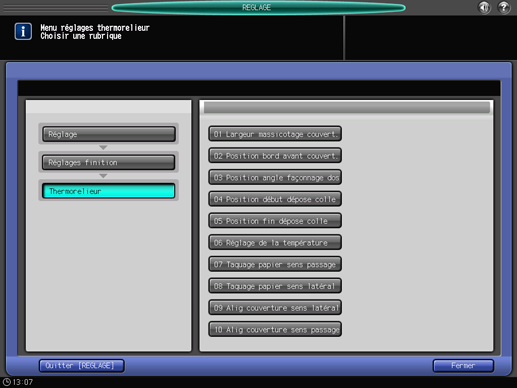

Appuyez sur [Taquage papier sens latéral] dans le menu [Réglages thermorelieur].

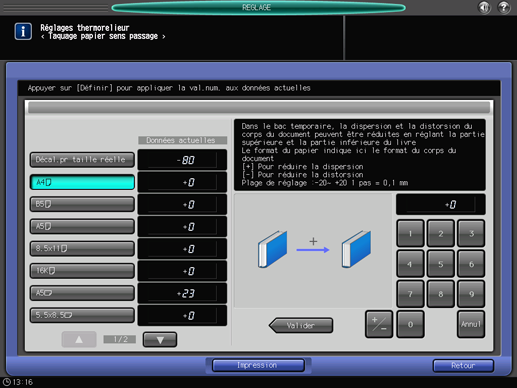

Sélectionnez le format papier à régler. Entrez la valeur de réglage et appuyez sur [Valider].
Exemple : réduction d'un défaut d'alignement de 1 mm pour [A4].
Elément
Réglage
[A4]
Réduction du défaut d'alignement de 1 mm (10)
Appuyez sur [1], [0] et [Valider] pour entrer la valeur [10]. Cette opération réduit le défaut d'alignement de 1 mm.
Utilisez le clavier à l'écran pour définir la valeur.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative. Définissez une valeur positive (rétrécissement) pour réduire le défaut d'alignement. Définissez une valeur négative (élargissement) pour réduire la courbe.
Les valeurs sont exprimées en incréments de 0,1 mm. (1 = 0,1 mm)
Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur spécifiée pour [Décal.pr taille réelle].
En appuyant sur [Impression] vous passez au mode d'impression qui vous permet d'imprimer l'original.
Imprimez à nouveau l'original dans le thermorelieur et vérifiez l'alignement des pages de corps.
Répétez les étapes ci-dessus jusqu'à correction complète du désalignement des pages de corps.
