Chargement du papier bannière dans l'unité grande capacité LU-202XL ou l'unité grande capacité LU-202XLm
Pour utiliser un papier autre que celui chargé dans un magasin, modifiez la configuration papier de l'unité grande capacité dans Conf.papier sur l'écran MACHINE ou l'écran COPIER.
Si l'alimentation du papier échoue en raison du type, du format ou du grammage du papier, vous pouvez améliorer l'alimentation du papier en fixant les plaques de grammage fournies avec la machine au rouleau d'entraînement, comme illustré ci-dessous. Changez le nombre de plaques de grammage pour procéder à des réglages. Pour charger du papier bannière jusqu'à 539 mm / 21,22" en longueur dans l'unité grande capacité LU-202XLm, fixez deux plaques de grammage au préalable, puis changez le nombre de plaques de grammage pour procéder à des réglages.

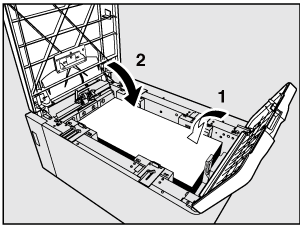

Ouvrez la porte supérieure (gauche) et la porte supérieure (droite).
Le plateau inférieur du magasin s'abaisse automatiquement.
AVIS
Si la machine est hors tension, le plateau inférieur du magasin ne descendra pas. Veillez à placer l'interrupteur secondaire sur Marche.
Pour charger le même format que celui chargé précédemment, passez à l'étape 4.
Pour charger un papier de format différent, passez à l'étape 2.
Réglez les positions de la plaque-guide latérale (gauche) et la plaque-guide latérale (droite).

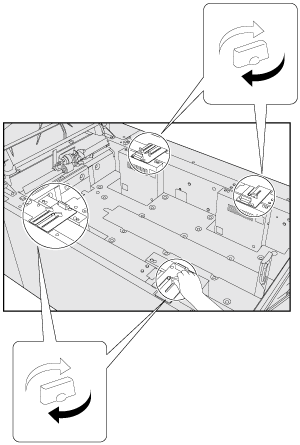

Explication supplémentaireTournez les quatre boutons de fixation des guides latéraux de la plaque-guide latérale (gauche) et les deux boutons de fixation des guides latéraux de la plaque-guide latérale (droite) dans le sens antihoraire pour les desserrer.

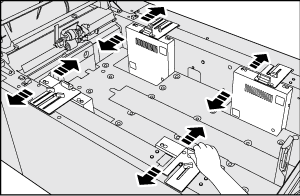

Explication supplémentaireDéplacez la plaque-guide latérale (gauche) et la plaque-guide latérale (droite) pour les faire coïncider avec le repère de format papier figurant sur le haut de chaque plaque-guide.

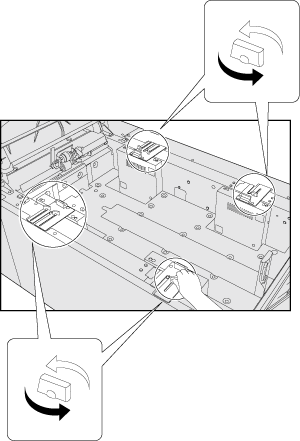

Explication supplémentaireTournez les quatre boutons de fixation des guides latéraux de la plaque-guide latérale (gauche) et les deux boutons de fixation des guides latéraux de la plaque-guide latérale (droite) dans le sens horaire pour les fixer.
Explication supplémentaireRéglez de sorte que les positions de la plaque-guide latérale (gauche) et la plaque-guide latérale (droite) ne présentent pas un défaut d'alignement.
Réglez la position de la plaque-guide arrière.

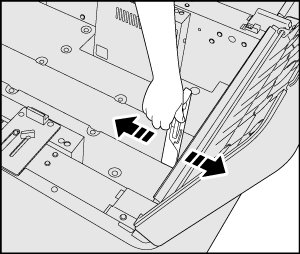

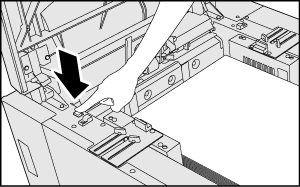

Explication supplémentaireTout en poussant le levier de déverrouillage du guide arrière, déplacez la plaque-guide arrière pour la faire coïncider avec le repère de format papier du plateau inférieur du magasin.

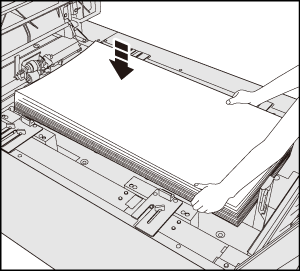

Chargez du papier, face à imprimer orientée vers le haut.
Appuyez sur le bouton d'abaissement du plateau inférieur.
AVIS
Si la machine est hors tension, le bouton d'abaissement du plateau inférieur restera sans effet. Veillez à placer l'interrupteur secondaire sur Marche.
Vous pouvez charger 1000 feuilles bannières de papier ordinaire et 500 feuilles (128 g/m2 / 34 lb Bond) de papier couché.
Chargez le papier dans le magasin en continu.
AVIS

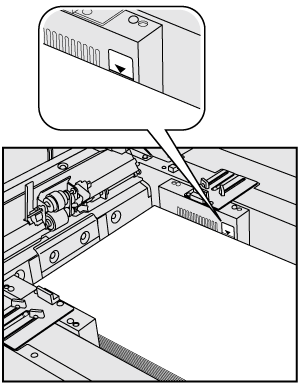

Ne pas dépasser le repère limite de la plaque-guide latérale (gauche) du magasin.
Assurez-vous d'aligner soigneusement la plaque-guide arrière sur le papier chargé. Un espace trop grand ou trop étroit entre la plaque-guide arrière et le papier peut provoquer des bourrages papier ou des problèmes machine.
AVIS
Pour le papier de format A4 (papier ordinaire, 80 g/m2 / 21 lb Bond), vous pouvez charger 2.500 feuilles mais pour le papier bannière (papier ordinaire, 128 g/m2 / 34 lb Bond), 1.000 feuilles uniquement. Si trop de feuilles sont chargées, l'indicateur de niveau de papier reste défini sur

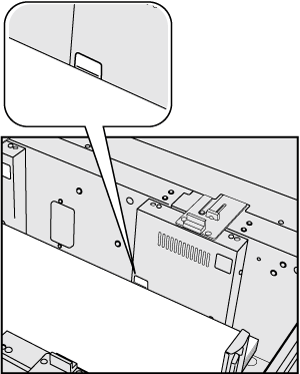

même si la porte supérieure (droite) et la porte supérieure (gauche) sont fermées. Réduisez la quantité de papier bannière jusqu'à ce que le haut de la pile soit de niveau avec la ligne sur l'étiquette standard de limite supérieure du papier bannière qui est indiquée sur la plaque-guide latérale (droite).
Fermez la porte supérieure (droite) et la porte supérieure (gauche).
L'indicateur de niveau de papier du magasin passe de
à
sur l'écran MACHINE et l'écran COPIE.
