Papier et originaux|Egalisation et amélioration de l'alimentation papier (sortie avec unité de fixation et réglage de la performance de transfert)

Egalisation et amélioration de l'alimentation papier (sortie avec unité de fixation et réglage de la performance de transfert)

L'image obtenue peut présenter une irrégularité lorsque l'original (données) contenant une grande proportion de texte et photos sur papier grand format.

Cette inégalité constatée sur les formats papier supérieurs à 8,5 11 short edge feed/long edge feed ou A4 short edge feed/long edge feed peut être corrigée en actionnant le levier de réglage de compression de l'unité de fixation installée sur l'imprimante.

Si l'impression sur papier épais petit format (moins de 200 mm / 7,87" dans le sens d'introduction) ou sur papier couché fin (moins de 100 g/m2 / 27 lb Bond) ralentit l'alimentation, vous pouvez l'améliorer en augmentant la compression dans l'unité de fixation installée sur la machine.

Suivez la procédure ci-dessous pour régler la compression sur l'unité de fixation.

  • condition préalableLes formats papier qu'il est possible de corriger sont A4 short edge feed/long edge feed, 8,5 11 short edge feed/long edge feed minimum. Ne pas actionner le levier de réglage de compression du dispositif de fixation lorsque le format papier utilisé est moindre.

AVIS

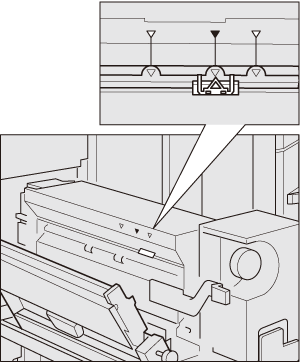

  • Ne déplacez pas le levier de réglage de compression à des fins autres que ce réglage. De même, réglez systématiquement le levier de réglage de compression sur la position du triangle au centre.

  1. Ouvrez la porte avant de la machine.

  2. Abaissez le levier [M1] vers la gauche, puis retirez unité de fixation de transfert.

  3. Remontez le levier [M6]ouvrez le couvercle gauche de l'unité de fixation vers la gauche.

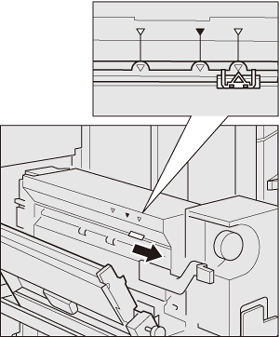

  4. Pour corriger les irrégularités affectant les images de sortie sur papier épais de grand format, faites glisser le levier de réglage de compression vers la droite pour l'aligner avec la position du triangle de droite.

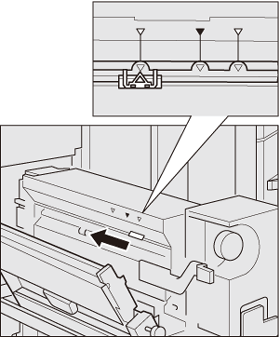

  5. Pour améliorer l'alimentation du papier épais petit format ou du papier fin couché, faites coulisser le levier de réglage de compression du côté gauche pour l'aligner sur la position du triangle gauche.

  6. Remettez le couvercle gauche de l'unité de fixation à sa position d'origine. Remettez l'unité de fixation de transfert à sa position d'origine et remettez le levier [M1] en place.

  7. Fermez la porte avant de la machine.
