Chargement du papier dans l'unité grande capacité LU-202m
Pour utiliser un papier autre que celui chargé dans un magasin, modifiez la configuration papier de l'unité grande capacité dans Conf.papier sur l'écran MACHINE ou l'écran COPIER.
Lorsque l'unité de départ papier PF-707m est également montée, nous vous recommandons d'alimenter le papier couché avec l'unité de départ papier PF-707m.

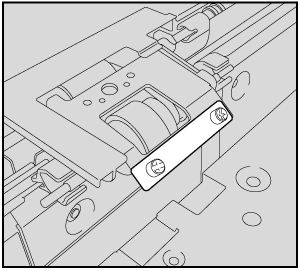

Si l'alimentation du papier échoue en raison du type, du format ou du grammage du papier, vous pouvez améliorer l'alimentation du papier en fixant les plaques de grammage fournies avec la machine au rouleau d'entraînement, comme illustré ci-dessous. Changez le nombre de plaques de grammage pour procéder à des réglages.
Ouvrez la porte supérieure.
Le plateau inférieur du magasin s'abaisse automatiquement.
AVIS
Si la machine est hors tension, le plateau inférieur du magasin ne descendra pas. Veillez à placer l'interrupteur secondaire sur Marche.
Pour charger le même format que celui chargé précédemment, passez à l'étape 4.
Pour charger un papier de format différent, passez à l'étape 2.
Réglez la position de la plaque-guide latérale.

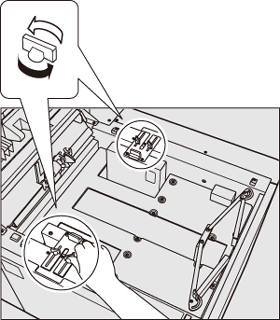

Explication supplémentaireTournez les quatre boutons de fixation des guides de la plaque-guide latérale dans le sens antihoraire pour les desserrer.

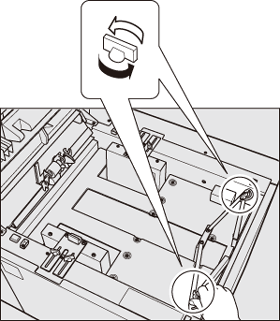

Explication supplémentaireDéplacez les deux plaques-guide latérales à la position qui convient selon les indications de format figurant sur le dessus des plaques-guide.

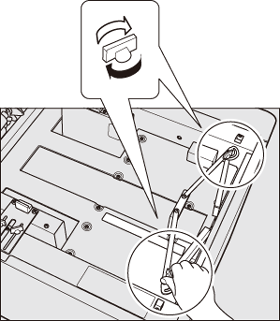

Explication supplémentaireTournez les deux boutons de fixation des guides latéraux des plaques-guides latérales dans le sens horaire pour fixer les guides.
Réglez la position de la plaque-guide arrière.

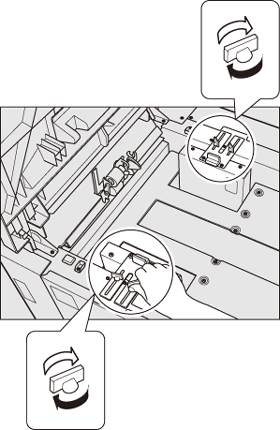

Explication supplémentaireTournez les deux boutons de fixation des guides de la plaque-guide arrière dans le sens antihoraire pour les desserrer.
Explication supplémentaireDéplacez la plaque-guide arrière à la position qui convient selon les indications de format figurant sur la plaque inférieure du magasin.
Explication supplémentaireTournez les deux boutons de fixation des guides latéraux de la plaque-guide arrière dans le sens horaire pour fixer les guides.
Chargez du papier, face à imprimer orientée vers le haut.
Appuyez sur le bouton d'abaissement du plateau inférieur.
AVIS
Si la machine est hors tension, le bouton d'abaissement du plateau inférieur restera sans effet. Veillez à placer l'interrupteur secondaire sur Marche.
Répétez les étapes 4 et 5 jusqu'à ce que le plateau inférieur ne s'abaisse plus.
AVIS
Ne pas dépasser le repère limite de la plaque-guide latérale du magasin.
Assurez-vous d'aligner soigneusement la plaque-guide arrière sur le papier chargé. Un espace trop grand ou trop étroit entre la plaque-guide arrière et le papier peut provoquer des bourrages papier ou des problèmes machine.
Fermez la porte supérieure.
L'indicateur de niveau de papier du magasin passe de
à
sur l'écran MACHINE et l'écran COPIE.
