Réglage fin de l'espace entre les plaques-guides latérales de l'unité de départ papier PF-602m

Si les plaques-guide latérales avant et arrière ne sont pas fixés à la verticale, en d'autres termes, s'il y a un espace entre le bord haut et le bord droit des guides latéraux, cela peut entraîner un problème d'introduction. Dans ce cas, suivez la procédure de réglage ci-dessous pour fixer correctement les bords supérieur et inférieur des plaques-guide latérales.

1. Retirez le magasin qui demande un réglage fin.

   • Explication supplémentaireIl n'est pas possible de tirer les magasins lorsque la machine n'est pas alimentée. Veillez à placer l'interrupteur secondaire sur Marche.

2. Placez une feuille de papier du format désiré dans le magasin à régler.

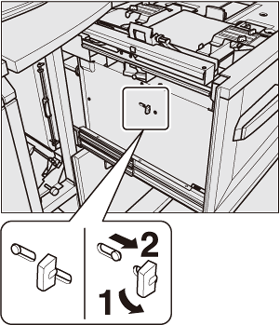

3. Tournez le bouton de fixation du plateau inférieur dans le sens antihoraire pour le desserrer et coulissez-le vers l'arrière. Tournez-le dans le sens antihoraire pour l'immobiliser dans cette position.

4. Repoussez le magasin jusqu'à encliquetage en place et tirez-le une fois que le plateau inférieur du magasin est complètement remonté.

   • Explication supplémentaireLorsque le plateau inférieur du magasin est complètement remonté, l'indicateur de quantité passe à sur l'écran MACHINE et sur l'écran COPIER. Si à ce stade vous tirez le magasin, vous trouverez que le plateau inférieur du magasin est remonté en position supérieure.

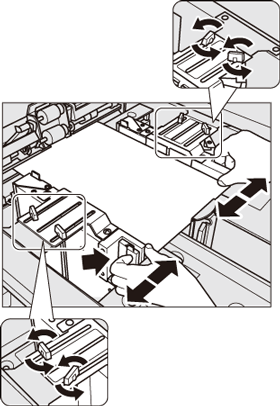

5. Alignez la plaque-guide latérale sur le papier.

   • Explication supplémentaireTournez les quatre boutons de fixation des guides de la plaque-guide latérale dans le sens antihoraire pour les desserrer.

   • Explication supplémentaireAlignez les plaques-guide latérales avant et arrière sur le papier.

6. Corrigez la position des plaques-guides latérales.

   • Explication supplémentaireTournez les quatre boutons de fixation des guides de la plaque-guide latérale dans le sens horaire pour fixer les guides.

   • Explication supplémentaireComparez les deux échelles entre les boutons de fixation des guides latéraux pour vérifier qu'elles sont à peu près équivalentes.

7. Tournez le bouton de fixation du plateau inférieur en sens antihoraire pour le libérer.

   Le plateau inférieur du magasin s'abaisse automatiquement.

8. Chargez du papier, face à imprimer orientée vers le haut.

   • Explication supplémentaireAlignez la rame de papier vers le côté rouleau d'entraînement du magasin.

   • Explication supplémentaireEn poussant le levier de déverrouillage de la plaque-guide arrière, alignez-la sur le bord du papier.

   AVIS

   • Ne pas dépasser le repère limite de la plaque-guide latérale du magasin. Veillez également à ne pas obstruer la buse d'air lors du chargement du papier.

   • Assurez-vous d'aligner soigneusement la plaque-guide arrière sur le papier. Si un espace subsiste entre la plaque-guide arrière et le papier, la machine ne peut pas détecter correctement le format papier et il peut s'ensuivre des problèmes machine ou des bourrages papier.

9. Repoussez le magasin jusqu'au verrouillage.

   L'indicateur de niveau de papier du magasin passe de à sur l'écran MACHINE et l'écran COPIE.
