Chargement du papier dans l'unité de départ papier PF-602m
Pour utiliser un papier différent de celui chargé dans un magasin, modifiez le réglage du magasin dans Réglage papier sur l'écran UNITÉ PRINC. ou COPIE.

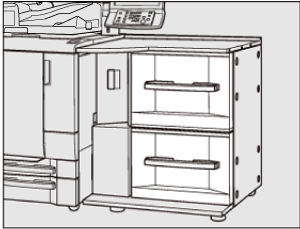

Tirez le magasin pour l'approvisionner en papier.
AVIS
Il n'est pas possible de tirer les magasins lorsque la machine n'est pas alimentée. Veillez à placer l'interrupteur secondaire sur Marche.
On ne peut tirer qu'un seul magasin à la fois.
Pour charger un format de papier différent, passez à l'étape 2. Pour charger le même format que celui chargé précédemment, passez à l'étape 5.

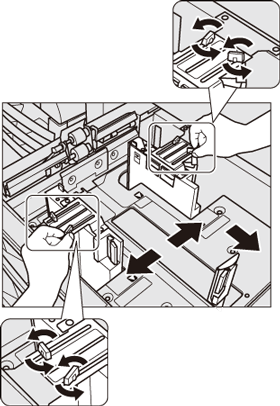

Ecartez complètement les plaques-guide latérales et la plaque-guide arrière.
Explication supplémentaireTournez les quatre boutons de fixation des guides de la plaque-guide latérale dans le sens antihoraire pour les desserrer.
Explication supplémentaireEcartez au maximum les plaques-guide latérales et la plaque-guide arrière tout en appuyant sur le levier de déverrouillage de chaque plaque-guide.
AVIS
Pour déplacer les plaques-guide latérales tenez le levier de déverrouillage de la plaque avant et la poignée de la plaque arrière. En cas de déplacement uniquement avec la plaque-guide latérale avant, il se peut que les plaques-guide latérales ne soient pas fixées en bonne position.
En poussant le levier de déverrouillage de la plaque-guide latérale, déplacez cette plaque à la position qui convient selon les indications de format figurant sur le plateau inférieur du magasin.
Tournez les quatre boutons de fixation des guides de la plaque-guide latérale dans le sens horaire pour fixer les guides.
Chargez du papier, face à imprimer orientée vers le haut.
Explication supplémentaireAlignez la rame de papier vers le côté gauche du magasin.
AVIS
Ne pas dépasser le repère limite de la plaque-guide latérale du magasin.
Les deux plaques-guide latérales sont dotées de réglettes pour petits formats. Assurez-vous de les ouvrir uniquement pour charger du papier de largeur inférieure à 182 mm / 7,17".
Pour en savoir plus sur l'utilisation des réglettes pour petits formats, voir Chargement de papier de format S dans l'unité de départ papier PF-602m.
Alignez la plaque-guide arrière sur le papier.
Explication supplémentaireAppuyez sur le levier de déverrouillage de la plaque-guide arrière pour la déplacer contre le bord du papier.
AVIS
Assurez-vous d'aligner soigneusement la plaque-guide arrière sur le papier. Si un espace subsiste entre la plaque-guide arrière et le papier, la machine ne peut pas détecter correctement le format papier et il peut s'ensuivre des problèmes machine.
Repoussez le magasin jusqu'au verrouillage.
L'indicateur de quantité du magasin passe de
à
sur l'écran UNITÉ PRINC. et sur l'écran COPIE.AVIS
Ne pas forcer le magasin pour le rentrer dans la machine. Sinon, un choc pourrait causer un problème inattendu.
