Unité d'alimentation papier PF-708
Corps de l'unité d'alimentation
N°. | Nom | Description |
|---|---|---|
1 | Porte gauche du magasin | S'ouvre pour l'élimination de bourrage papier au niveau de la porte latérale droite ou des magasins de l'unité d'alimentation papier. |
2 | Molette de la porte gauche du magasin | A actionner pour ouvrir la porte gauche du magasin. |
3 | Chargeur automatique recto-verso (ADF) | Monté sur cette unité d'alimentation papier. Il numérise automatiquement les deux faces des documents originaux. Vous pouvez également numériser un original en ouvrant le chargeur auto et en plaçant l'original sur la vitre d'exposition. |
4 | Magasin supérieur (Magasin 1) | Contient 1 390 feuilles (80 g/m2 / 21 lb Bond) de papier format standard, personnalisé ou à onglet. Chargement de papier à imprimer, grammage de 55 g/m2 à 350 g/m2 / 14 lb Bond à 93 lb Bond. Tous les types de papier peuvent être chargés. |
5 | Magasin intermédiaire (Mag 2) | Contient 1 390 feuilles (80 g/m2 / 21 lb Bond) de papier format standard, personnalisé ou à onglet. Chargement de papier à imprimer, grammage de 55 g/m2 à 350 g/m2 / 14 lb Bond à 93 lb Bond. Tous les types de papier peuvent être chargés. |
6 | Magasin inférieur (Magasin 3) | Contient 1 850 feuilles (80 g/m2 / 21 lb Bond) de papier format standard, personnalisé ou à onglet. Chargement de papier à imprimer, grammage de 55 g/m2 à 350 g/m2 / 14 lb Bond à 93 lb Bond. Tous les types de papier peuvent être chargés. |
7 | Poignée du magasin | Permet de tirer le magasin. |
8 | Fenêtre de confirmation de bulle d'air | Ouverte pour confirmer le papier entraîne par la buse d'air. |
9 | Levier [PF1] | Ouverture vers la gauche pour l'élimination de bourrage papier. |
10 | Levier [PF2] | Ouverture vers la gauche pour l'élimination de bourrage papier. |
11 | Levier [PF4] | Ouverture supérieure droite pour l'élimination de bourrage papier. |
12 | Indicateur Format papier | Indique la position des plaques-guide latérales qui convient au chargement du format papier. |
13 | Boutons de verrouillage des guides latéraux (2 pièces) | Tourné pour déplacer ou immobiliser les plaques-guide latérales. |
14 | Buse d'air supérieure | Souffle de l'air pour séparer le papier d'impression. |
15 | Réglettes pour petits formats (2 pièces) | Ouverture vers l'intérieur pour papier d'impression d'une largeur inférieure à 139,7 mm / 5,5". |
16 | Levier de fixation de la plaque de contact papier (2 positions) | Laissez le lever en position bloquée à droite ; déplacer (faire coulisser) le levier risque d'affecter la fonctionnalité d'alimentation en papier. |
17 | Buse d'air latérale | Envoie de l'air pour soulever légèrement le papier afin d'éviter une double introduction. |
18 | Levier de déverrouillage du guide arrière | Poussé à gauche pour déverrouiller la plaque-guide arrière. |
19 | Levier de déverrouillage du guide latéral | Poussé vers l'arrière pour déverrouiller les plaques-guide latérales. |
20 | Levier de réglage de position du capteur de limite supérieure | Tirez le levier vers le haut lors du chargement de papier d'une largeur de 139 mm/5,47" ou inférieure et d'un grammage de 136 g/m2 / 37 lb Bond ou plus. |
21 | Molette de fixation la plaque du fond | Coulissée vers l'avant et tournée dans le sens horaire pour maintenir le plateau inférieur en position élevée. |
22 | Plaques-guide latérales (2 pièces) | Permettent d'aligner les bords du papier chargé. |
23 | Plaque-guide arrière | Permet d'aligner le bord arrière du papier chargé. |

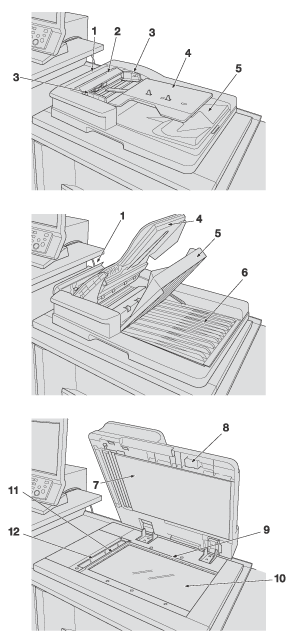

Chargeur automatique recto-verso (ADF)
N°. | Nom | Description |
|---|---|---|
1 | Capot gauche du transport de l'original | S'ouvre vers la gauche pour enlever des originaux coincés. |
2 | Réglette d'original du chargeur Auto | Indique les formats d'original disponibles, la face à exposer et les originaux incompatibles. |
3 | Guides d'original | Permettent d'aligner les bords des originaux chargés. |
4 | Magasin d'introduction des originaux | Chargement des originaux à numériser sur la machine. Il peut recevoir jusqu'à 100 feuilles. Ouverture vers le haut pour enlever des originaux coincés. |
5 | Plateau de réception d'original | Réceptionne l'original numérisé. Ouverture vers le haut pour enlever des originaux coincés. |
6 | Plateau de réception d'original retourné | Permet de retirer des originaux coincés. |
7 | Cache document du chargeur Auto | Positionne automatiquement l'original sur la vitre d'exposition. Ou à refermer pour recouvrir l'original placé manuellement sur la vitre d'exposition. |
8 | Nettoyant de la vitre rainurée de numérisation | Enlève la saleté de la vitre rainurée de numérisation le long du guide du bord arrière vers l'avant. |
9 | Guide horizontal de format | Permet de mesurer le format de l'original dans le sens horizontal. |
10 | Vitre d'exposition | Numérise en mémoire l'image de l'original. |
11 | Guide vertical de format | Permet de mesurer le format de l'original dans le sens vertical. |
12 | Vitre rainurée de numérisation | Numérise les images des originaux en mémoire à l'aide du chargeur ADF. |
