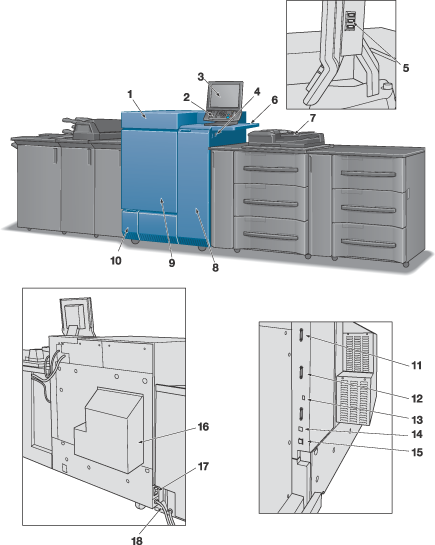

Composants externes de la machine
N°. | Nom | Description |
|---|---|---|
1 | Porte d'accès au toner | S'ouvre pour remettre du toner. |
2 | Panneau de contrôle | Permet de sélectionner divers réglages et opérations sur la machine. |
3 | Ecran tactile | Affiche les écrans tels que l'écran [MACHINE] pour y effectuer divers réglages et opérations machine. Propose en outre des procédures de dépannage ou opératoires. |
4 | Interrupteur secondaire | Permet d'allumer ou d'éteindre la machine. |
5 | Port de service (USB 2.0 Type A | Permet la connexion de périphériques comme un support de stockage externe (clé USB à mémoire Flash, USB-disque dur), un clavier et une souris. Ce port est réservé aux appareils à faible consommation de courant. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe. La longueur d'un câble complet connectant les périphériques USB devrait faire moins de 3 m de longueur. |
6 | Table de travail WT-512 (en option) | Espace de travail commode pour y poser les documents avant et après la copie. |
7 | Chargeur automatique recto-verso (ADF) | Monté sur l'Unité d'alimentation papier PF-708. Introduit automatiquement les originaux feuille à feuille et numérise les images des originaux sur la vitre rainurée de numérisation. |
8 | Porte droite | Ouverture à droite pour l'élimination de bourrage papier. |
9 | Porte gauche | Ouverte pour permettre l'élimination de papier coincé ou pour allumer/éteindre l'interrupteur principal. |
10 | Porte de boîte de récupération toner | S'ouvre pour remplacer la boîte de récupération toner. |
11 | Port de connexion de l'unité d'alimentation papier | Permet de connecter l'unité d'alimentation papier PF-708 au moyen d'un câble. Il n'est fourni qu'avec la machine équipée de l'Unité d'alimentation papier PF-708. |
12 | Port de connexion du contrôleur image | Permet de connecter le contrôleur d'image IC-308 ou le contrôleur d'image IC-310 au moyen d'un câble. Il n'est fourni qu'avec la machine équipée du Contrôleur d'image IC-308 ou du Contrôleur d'image IC-310. |
13 | Port de service (USB 2.0 Type A | Permet de connecter l'Unité d'authentification (type de carte IC) AU-201. |
14 | Port de service (USB 2.0 Type B | Permet de connecter le Contrôleur d'image IC-602 pour utiliser la machine comme imprimante connectée par USB. |
15 | Port réseau (10Base-T/100Base-TX/1000Base-T) | Reçoit un câble Ethernet pour utiliser la machine, ou se servir de la machine comme imprimante/scanner réseau. |
16 | Filtre anti-poussière | Equipe le ventilateur de refroidissement pour éviter la pénétration de la poussière. |
17 | Interrupteur de chauffage | Permet d'allumer ou d'éteindre le chauffage de la machine. |
18 | Cordon d'alimentation | Transmet l'énergie électrique à la machine. |
