Piqueuse à cheval SD‑506

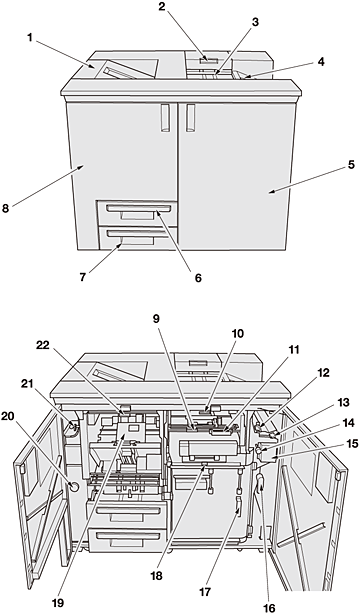

Vue externe de la Piqueuse à cheval SD‑506
N°. | Nom | Description |
|---|---|---|
1 | Magasin auxiliaire de la piqueuse à cheval | Reçoit les jeux non traités par la Piqueuse à cheval SD‑506. |
2 | Poignée du capot de sortie du mode Pliage en 3 multiple | Relevé pour l'élimination de bourrage papier. |
3 | Magasin du mode Pliage en 3 multiple | Reçoit les jeux en sortie en mode Pliage en 3 multiple. |
4 | Bac auxiliaire | Reçoit les jeux en provenance de la machine du côté droit de la Piqueuse à cheval SD‑506. |
5 | Porte latérale droite de la piqueuse à cheval | S'ouvre pour l'élimination de bourrage papier. |
6 | Bac de réception | En position déployée, reçoit les jeux délivrés en mode Pliage & piqûre ou Pliage en 2 multiple. |
7 | Corbeille massicot | A enlever pour vider les chutes de massicotage. |
8 | Porte latérale gauche de la piqueuse à cheval | Ouverte pour l'approvisionnement en agrafes ou l'élimination de bourrage papier. |
Vue interne de la Piqueuse à cheval SD‑506
N°. | Nom | Description |
|---|---|---|
9 | Levier [SD11] | Ouverture pour l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
10 | Levier [SD3] | Abaissé pour l'élimination de bourrage papier. |
11 | Poignée [SD10] | Permet de retirer le tiroir pour l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
12 | Levier [SD2] | Relevé pour l'élimination de bourrage papier. |
13 | Levier [SD1] | Ouverture vers la gauche pour l'élimination de bourrage papier. |
14 | Bouton [SD6] | Tourné à droite pour libérer le papier coincé dans l'unité de pliage. |
15 | Afficheur de position du bourrage | Position des bourrages papier indiqués par des voyants à LED. |
16 | Levier [SD7] | Ouverture à droite pour l'élimination de bourrage papier. |
17 | Poignée [SD8] | Permet d'ouvrir le cache pour éliminer le bourrage papier. |
18 | Levier [SD9] | Relevé pour l'élimination de bourrage papier. |
19 | Unité d'agrafage | Agrafe les jeux pliés. |
20 | Bouton [SD15] | Tourné à droite pour l'élimination d'un bourrage papier. |
21 | Levier [SD5] | Ouverture vers la gauche pour l'élimination de bourrage papier. |
22 | Levier [SD4] | Abaissé pour l'élimination de bourrage papier. |
