Copie|Utilisation manuelle des fonctions

Utilisation manuelle des fonctions

L'unité de finition FS-531 montée avec l'unité d'insertion PI-502 peut être commandée manuellement avec le panneau de contrôle de l'unité d'insertion.

Placez le papier dans le magasin inférieur de l'unité d'insertion. Le magasin supérieur ne peut pas être utilisé.

L'unité de finition FS-531 offre les modes de finition suivants en fonction de la configuration des options.

Unité de finition FS-531 + Unité d'insertion PI‑502

Type de finition

Description

Unité de finition FS-531 +

Unité d'insertion PI‑502

Agrafage en coin/Agrafage en 2 points

Unité de finition FS-531 +

Module d'insertion PI-502 + Kit de perforation PK-512

Agrafage en coin / Agrafage en 2 points, Perforation

Touche

Sortie

Bouton de sélection du mode Agrafage

Agrafage en coin

Agrafage en 2 points

Bouton Perforation

Fonction

Papier (format/grammage)

Nombre de feuilles chargées

Bac de sortie

Agrafage en coin/Agrafage en 2 points

A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed, A5 long edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed/long edge feed, 5,5 8,5 long edge feed (60 g/m2 à 105 g/m2 / 15 lb Bond à 28 lb Bond)

Possibilité d'ajouter 2 couvertures (200 g/m2 / 53 lb Bond) avant l'opération de pliage et d'agrafage.

50 feuilles max.

Bac principal

Perforation

A3 short edge feed to A5 long edge feed (60 g/m2 à 128 g/m2 / 15 lb Bond à 33 lb Bond)

200 feuilles max. (200 g/m2 / 53 lb Bond) ou sur 30 mm

Bac principal

  • condition préalableLe papier doit être placé uniquement dans le magasin inférieur. Le magasin supérieur ne peut pas être utilisé.

  1. Placez le papier dans le magasin inférieur de l'unité d'insertion.

    • Explication supplémentaire[Agrafage en coin] / [Agrafage en 2 points] : placez le papier recto vers le haut.

    • Explication supplémentairePerforation : placez le papier Recto vers le haut.

    • Explication supplémentaireAlignez la plaque-guide avec le papier.

    AVIS

    • Ne pas perforer le papier spécial comme les étiquettes ou le papier calque. L'utilisation de papier spécial peut causer un incident inattendu à l'unité de perforation.

  2. Appuyez sur le bouton de sélection du mode Agrafage et sur le bouton de perforation pour sélectionner le mode désiré.

    • Explication supplémentairePour sélectionner Agrafage en coin ou Agrafage en 2 points, appuyez sur le bouton de sélection du mode d'agrafage pour allumer le voyant du mode souhaité. Pour sélectionner Perforation, appuyez sur le bouton de perforation pour allumer le voyant.

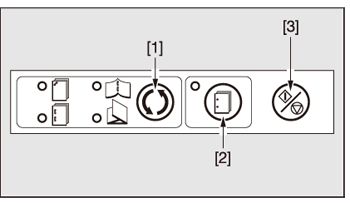

    [1] : bouton de sélection du mode d'agrafage

    [2] : bouton Perforation

    [3] : bouton Marche/Arrêt

    • Explication supplémentairePerforation et Agrafage en coin/Agrafage en 2 points sont compatibles. Pour les combiner, appuyez sur le bouton de sélection du mode d'agrafage pour allumer le voyant. Si aucune autre fonction n'est voulue, éteignez tous les voyants excepté celui de la fonction Perforation.

  3. Appuyez sur Départ.

    • Explication supplémentairePour interrompre la sortie, appuyez sur le bouton Départ/Arrêt du panneau de contrôle de l'unité d'insertion.
