Perforation de classement des copies

L'unité de finition FS-531 dotée du kit de perforation PK-512 ou du kit de perforation PK-513 peut réaliser la perforation de classement des copies. Les modes de perforation et d'agrafage sont compatibles.

Original

Sortie

Perfo 2 trous

Gauche

Droite

Haut

Perfo 3 trous

Gauche

Droite

Haut

Perfo 4 trous

Gauche

Droite

Haut

Perfo 4 trous suédois

Gauche

Droite

Haut

AVIS

  • Ne pas perforer le papier spécial comme les étiquettes ou le papier calque. La perforation d'un papier spécial peut causer un incident inattendu sur la machine.

Elément

Description

Nombre de perforations

- PK-512
Région à système métrique : 2 trous / 4 trous
Région à système impérial  : 2 trous / 3 trous
- PK-513
4 trous suédois

Diamètre des trous

2 trous : 6,5 mm plus or minus 0,5 mm / 0,26" plus or minus 0,02"
3 trous : 8,0 mm plus or minus 0,5 mm / 0,31" plus or minus 0,02"
4 trous : 6,5 mm plus or minus 0,5 mm / 0,26" plus or minus 0,02"
4 trous suédois : 6,5 mm plus or minus 0,5 mm / 0,26" plus or minus 0,02"

Espacement des trous

- PK-512
Région à système métrique :
2 trous : 80 mm plus or minus 0,5 mm / 3,15" plus or minus 0,02"
4 trous : 80 mm plus or minus 0,5 mm / 3,15" plus or minus 0,02"
Région à système impérial :
2 trous : 70 mm plus or minus 0,5 mm / 2,76" plus or minus 0,02"
3 trous : 108 mm plus or minus 0,5 mm / 4,25" plus or minus 0,02"
- PK-513
4 trous suédois : 70 mm plus or minus 0,5 mm / 2,76" plus or minus 0,02"
21 mm plus or minus 0,5 mm / 0,83" plus or minus 0,02"

Format papier

A3 short edge feed à A5 long edge feed / 11 17 short edge feed à 5,5 8,5 long edge feed

Grammage du papier

64 g/m2 à 128 g/m2 / 17 lb Bond à 33 lb Bond

  • condition préalableVeillez à ce que les guides latéraux du magasin soient bien alignés contre le papier chargé dans ce magasin. Sinon, les copies pourraient ne pas être perforées au bon endroit.

  • condition préalableSi l'ATS (changement automatique de magasin) fonctionne pendant l'opération de perforation est en cours, les trous de perforation risquent d'être décalés.

  • condition préalableLe mode de perforation n'est pas disponible pour les formats papier autres que standard (Formats détectés, Personnel, Avec onglet).

  1. Positionnez l'original.

  2. Appuyez sur l'onglet COPIE pour afficher l'écran COPIE.

  3. Appuyez sur Réglage sortie.

    L'écran Réglage sortie s'affiche.

  4. Appuyez sur Perforation sous Finition.

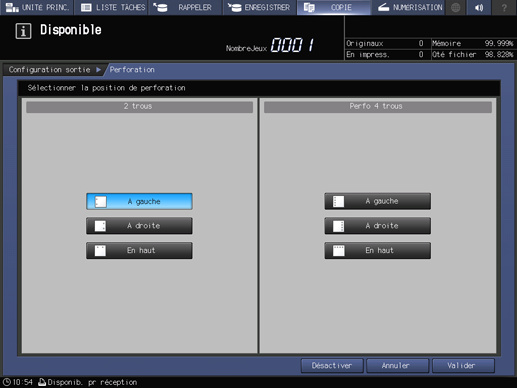

    L'écran Perforation s'affiche.

  5. Appuyez sur la touche souhaitée pour sélectionner le type et la position des trous perforés.

  6. Appuyez sur OK.

    • Explication supplémentairePour rétablir le réglage précédent, appuyez sur Annuler. Pour annuler la fonction de perforation et enregistrer le réglage actuel, appuyez sur Désactiver. L'écran Réglage sortie réapparaît.

    L'image frontale de la machine représentée sur l'écran Réglage sortie montre que le magasin machine est le bac de sortie sélectionné.

  7. Appuyez sur Valider sur l'écran Réglage sortie.

    Une icône représentant le mode de sortie spécifié est affichée sous Configuration sortie sur l'écran COPIE.

    AVIS

    • Le bac principal s'abaisse progressivement pendant l'éjection des pages imprimées. NE LAISSER aucun objet interférer avec le fonctionnement du bac principal du côté gauche de l'unité d'agrafage, car le moindre obstacle peut endommager l'unité d'agrafage.
