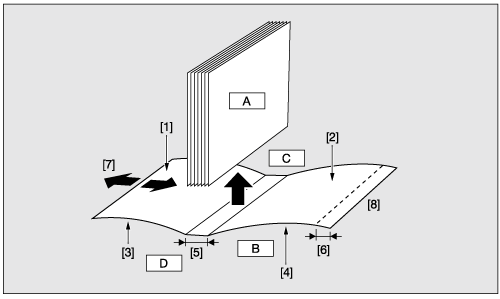

Image finale d'une thermoreliure
 | |
A : Corps de document B : Couverture C : Tête D : Pied | [1] Verso de la face couverture [2] Verso du dos couverture [3] Recto de la face couverture [4] Recto du dos couverture [5] Largeur dos [6] Massicot Couverture [7] Réglage bord avant couverture [8] Reliure à gauche (haut en bas pour reliure à droite) |
Original : 1 face, nombre pair
Corps du livret : copie recto-verso
Couverture imprimée : non
Face couverture original | Corps de document original | Dos couverture original |
 | ||
Corps de document en sortie | Couverture imprimée | |
 |
Original : 1 face, nombre pair
Corps du livret : copie recto-verso
Couverture imprimée : Oui, 1 face
Face couverture original | Corps de document original | Dos couverture original |
 |  |  |
Corps de document en sortie | Couverture imprimée | |
 |  |
Original : 1 face, nombre pair
Corps du livret : copie recto-verso
Couverture imprimée : Oui, 2 faces
Face couverture original | Corps de document original | Dos couverture original |
 |  |  |
Corps de document en sortie | Couverture imprimée | |
 |  |
Original : 1 face, nombre impair
Corps du livret : copie recto-verso
Couverture imprimée : non
Face couverture original | Corps de document original | Dos couverture original |
 | ||
Corps de document en sortie | Couverture imprimée | |
 |
Original : 1 face, nombre impair
Corps du livret : copie recto-verso
Couverture imprimée : Oui, 1 face
Face couverture original | Corps de document original | Dos couverture original |
| | |
Corps de document en sortie | Couverture imprimée | |
|  |
Original : 1 face, nombre impair
Corps du livret : copie recto-verso
Couverture imprimée : Oui, 2 faces
Face couverture original | Corps de document original | Dos couverture original |
| |  |
Corps de document en sortie | Couverture imprimée | |
|  |
Les modes de copie recto et recto-verso sont disponibles pour les corps de livrets.
Sélectionnez des couvertures vierges ou imprimées et dans le dernier cas l'impression recto ou recto-verso. . Les couvertures peuvent aussi être massicotées pour correspondre à l'épaisseur du corps de livret.
Le sens de reliure peut être vers la droite ou vers la gauche.
La temporisation de Veille/Économie d'énergie de l'unité principale s'applique à la fonction Veille/Économie d'énergie du thermorelieur PB-503.
Magasin papier
Pages de corps : magasins machine, unité d'alimentation papier PF-602m, unité d'alimentation papier PF-707m, passe-copie multi-feuilles MB-506, passe-copie multi-feuilles MB-508, unité grande capacité LU-202m, unité grande capacité LU-202XL, unité grande capacité LU-202XLm
Couvertures : magasins machine, unité d'alimentation papier PF-602m, unité d'alimentation papier PF-707m, passe-copie multi-feuilles MB-506, passe-copie multi-feuilles MB-508, unité grande capacité LU-202m, unité grande capacité LU-202XL, unité grande capacité LU-202XLm (disponible pour l'impression couvertures), thermorelieur PB-503 - magasin couvertures, unité d'insertion (unité de pliage FD-503) - magasin supérieur / magasin inférieur (non disponible pour l'impression couverture)
Pour en savoir plus sur le format papier des pages de corps, voir Magasins papier.
Format papier des couvertures
Chargez du papier de format personnalisé correspondant à la longueur du corps et à la largeur du corps x2 + épaisseur du corps (1 mm ou plus) + (5 mm ou plus de largeur de massicotage si le mode Massicotage est spécifié)
Pour les formats maximum acceptés dans chaque magasin, voir Magasins papier.
Thermorelieur PB-503 - magasin de couvertures : en largeur 139 mm à 307 mm, en longueur 279 mm à 472 mm / en largeur 5,46" à 12,06", en longueur 11,67" à 18,55"
Unité d'insertion (unité de pliage FD-503) - magasin supérieur / magasin inférieur : en largeur 182 mm à 331 mm, en longueur 139 mm à 483 mm / en largeur 7,15" à 13,01", en longueur 5,46" à 18,98"
Grammage du papier
Pages de corps : 62 g/m2 à 105 g/m2 / 16 lb Bond à 28 lb Bond (le grammage disponible peut être sélectionné parmi 62 g/m2 tà o 74 g/m2 / 16 lb Bond à 19 lb Bond, 75 g/m2 à 80 g/m2 / 20 lb Bond à 21 lb Bond, 81 g/m2 à 91 g/m2 / 22 lb Bond à 24 lb Bond, 92 g/m2 à 105 g/m2 / 25 lb Bond à 28 lb Bond)
Couverture : 81 g/m2 à 216 g/m2 / 22 lb Bond à 57 lb Bond (le grammage disponible peut être sélectionné parmi 81 g/m2 à 91 g/m2 / 22 lb Bond à 24 lb Bond, 92 g/m2 à 105 g/m2 / 25 lb Bond à 28 lb Bond, 106 g/m2 à 135 g/m2 / 29 lb Bond à 36 lb Bond, 136 g/m2 à 176 g/m2 / 37 lb Bond à 47 lb Bond, 177 g/m2 à 216 g/m2 / 48 lb Bond à 57 lb Bond) qui permet de limiter le grammage autorisé.
Type de papier
Corps : Fin, Normal, Couleur, Couché laser mat, Couché offset mat
Couverture : Fin, Normal, Couché laser brillant, Couché laser mat, Couché offset brillant, Couché-offset mat
Nombre de feuilles à relier
Fin, Normal : 10 feuilles mini. à 300 feuilles maxi., ou jusqu'à 30 mm d'épaisseur
Couleur, Papier couché : 10 feuilles mini. à 150 feuilles maxi., ou jusqu'à 15 mm d'épaisseur
Insertions pliées en Z : 4 feuilles max. en mode recto-verso ou 2 feuilles max. en mode recto avec du papier fin ou normal
Nombre maximum d'intercalaires et de feuilles de document pliés en Z :
Insertions pliées en Z | Page de corps de document | Total max. |
1 feuille | 200 feuille | 201 feuille |
2 feuille | 150 feuille | 152 feuille |
3 feuille | 100 feuille | 103 feuille |
4 feuille | 50 feuille | 54 feuille |
L'impression recto ou recto-verso est disponible pour le papier couverture afin d'alimenter ce dernier depuis le magasin machine, l'unité de départ papier PF-602m, l'unité de départ papier PF-707m, le passe-copie multifeuilles MB-506, le passe-copie multifeuilles MB-508, l'unité grande capacité LU-202m, l'unité grande capacité LU-202XL et l'unité grande capacité LU-202XLm. L'impression n'est pas disponible pour le papier couverture afin d'alimenter ce dernier depuis le thermorelieur PB-503 - magasin couvertures ou l'unité d'insertion (unité de pliage FD-503) - magasin supérieur / magasin inférieur.
Massicot couverture
Si la fonction Massicot Couverture est spécifiée,la machine tranche la couverture sur une largeur automatiquement estimée selon la formule suivante (dans une plage comprise entre 30,0 mm et 40,0 mm et par pas de 0,1 mm.
(Longueur couverture) - (Longueur pages de corps 2) - (Largeur couverture du dos)
Si l'estimation dépasse 10 mm, la machine massicote automatiquement la couverture, que cette fonction soit activée ou non.
Réglage fin du papier couverture
Réglage Position du bord avant de la couverture : Règle la position latérale de la couverture et du corps de document de -20,0 mm à +5,0 mm, par pas de 0,1 mm.
Réglage Massicot Couverture : Règle la largeur de massicotage dans une plage ‑5,0 mm à +5,0 mm, par pas de 0,1 mm.
Décalage image des couvertures : ajuste la position de l'image à copier sur le papier couverture dans une plage comprise entre -10,0 mm et +10,0 mm par incréments de 0,1 mm lorsque le papier couverture est en mode d'impression.
Lorsqu'un livret est créé avec des couvertures alimentées depuis le magasin machine, l'unité de départ papier PF-602m, l'unité de départ papier PF-707m, le passe-copie multifeuilles MB-506, le passe-copie multifeuilles MB-508, l'unité grande capacité LU-202m, l'unité grande capacité LU-202XL ou l'unité grande capacité LU-202XLm alors que le format des pages de corps est de 8.5 11 long edge feed, l'épaisseur maximum est inférieure à 30 mm.
Sans massicotage : 460 mm - (216 mm 2)= 28 mm
Avec massicotage : 460 mm - (216 mm 2) - (découpe 3 mm) = 25 mm
Pour la création d'un livret dont l'épaisseur est supérieure à celle mentionnée ci-dessus avec un format de pages de corps de 8,5 11 long edge feed, utilisez le thermorelieur PB-503 - magasin de couvertures ou unité d'insertion (unité de pliage FD-503) - magasin supérieur / magasin inférieur.
Référence
Vous pouvez spécifier le grammage des pages de corps et des couvertures disponibles pour le thermorelieur PB-503. Pour des détails, voirEquipement.
Le nombre minimum/maximum de pages à relier en Thermoreliure peut être modifié en fonction du grammage papier du corps du document. Pour des détails, voir[Nombre de feuilles utilisées].
En outre, vous pouvez régler la machine pour qu'elle détecte l'épaisseur du corps de document et pour qu'elle suspende temporairement l'opération de reliure si la largeur de la couverture à utiliser ne concorde pas avec le corps du document. Pour des détails, voir[Arrêt couverture incorrecte].
