Copie|Pliage en 3

Pliage en 3

L'unité de finition FS-532 installée avec la piqueuse à cheval SD-510 permet à la machine de copier sur du papier A4 short edge feed ou 8,5 11 short edge feed et de réaliser des impressions pliées en trois. Lorsque vous sélectionnez Pliage en 3, sélectionnez la position de l'image imprimée à l'intérieur ou à l'extérieur du pli.

Original

Sortie

Multi pli en 3 + Recto vers extérieur

Multi pli en 3 + Recto vers intérieur

Elément

Description

Nombre de feuilles max.

1 feuille (92 g/m2 à 105 g/m2 / 25 lb Bond à 28 lb Bond), 3 feuilles (50 g/m2 à 91 g/m2 / 13 lb Bond à 24 lb Bond)

Format papier

A4 short edge feed, 8,5 11 short edge feed

Présentation

A l'intérieur, à l'extérieur

Bac de sortie

Bac Plieuse

Capacité des magasins

50 jeux (jeu plié à 1 feuille)

40 jeux (jeu plié à 2 feuilles)

30 jeux (jeu plié à 3 feuilles)

  • condition préalableLa sélection de Recto vers intérieur définit automatiquement l'ordre d'impression N à 1, la sélection de Recto vers extérieur 1 à N.

  • condition préalableDe même, le mode Vers haut est sélectionné automatiquement en combinaison avec Recto vers intérieur, et Vers bas en combinaison avec Recto vers extérieur.

  • condition préalableOuvrez la poignée de réception papier du bac plieuse avant de procéder à une sortie en mode Multi pli en 3. Utilisez la poignée de réception papier pour récupérer les feuilles imprimées.

  1. Positionnez l'original.

  2. Appuyez sur l'onglet COPIE pour afficher l'écran COPIE.

  3. Appuyez sur Réglage sortie.

    L'écran Réglage sortie s'affiche.

  4. Appuyez sur Pliage en 3 sous Finition.

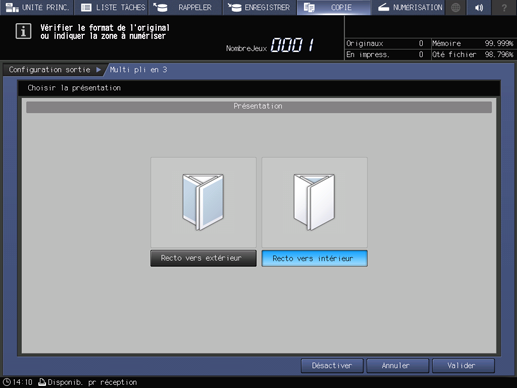

    L'écran Plia 3 multi s'affiche.

  5. Sélectionnez Recto vers extérieur ou Recto vers intérieur.

  6. Appuyez sur OK.

    • Explication supplémentairePour rétablir le réglage précédent, appuyez sur Annuler. Pour annuler la fonction et enregistrer le réglage actuel, appuyez sur Désactiver.

    L'écran Réglage sortie réapparaît.

    L'image frontale de la machine représentée sur l'écran Réglage sortie montre que le bac pliage est le bac de sortie sélectionné.

  7. Appuyez sur OK.

    L'icône de la configuration de sortie spécifiée s'affiche sous Config. sortie dans l'écran COPIE.

  8. Ouvrez la poignée de réception papier du bac pliage.
