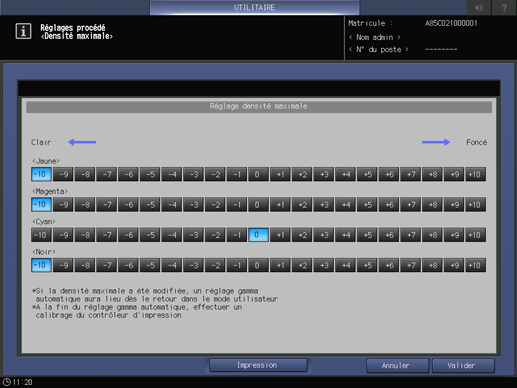

Réglage densité maximale : réglage de la densité maximale pour J, M, C et N
Réglez la densité maximum pour chaque couleur, jaune, magenta, cyan, et noir.
Plage de réglage : -10 (clair) à +10 (foncé) pour toute les couleurs <Jaune>, <Magenta>, <Cyan> et <Noir>
La machine effectue le réglage automatique gamma après toute modification de la densité maximale. A la fin du réglage gamma automatique, procédez à l'étalonnage avec le contrôleur d'image.
Lorsque l'unité de relais RU-509 est installée sur cette machine, nous vous recommandons de procéder d'abord au réglage [Régl.autom.densité maxi.(RU)].
Assurez-vous d'effectuer le contrôle manuel de la densité couleur après avoir changé la densité maximale.
Suivez la procédure consignée dans Config. administrateur pour afficher l'écran [Menu fonctions administrateur].

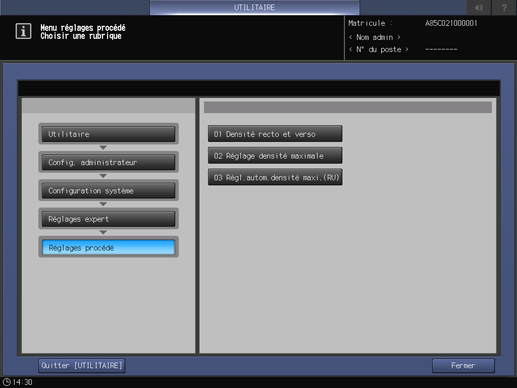

Appuyez sur [Configuration système] dans le [menu Réglage administrateur] et appuyez consécutivement sur [Réglages expert], [Réglages procédé] et [Réglage densité maximale].
Appuyez sur [Impression].
Lorsque l'unité de relais RU-509 n'est pas installée sur cette machine, imprimez des mires de test sur le papier pré-spécifié. Procédez ensuite à la mesure à l'aide de votre spectrophotomètre et répétez le réglage manuel jusqu'à obtention du résultat cible. Après le réglage, passez à l'étape 7.
Sélectionnez le magasin utilisé pour le réglage, puis appuyez sur la touche Départ du panneau de contrôle.
Sortie d'une mire avec la trame 1 (point 190 recommandé).
Les mires sont mesurées à l'aide du capteur de densité de l'unité de relais RU-509 et sorties dans le bac de sortie.
Lorsque la sortie des chartes est terminée, l'écran Réglage densité maximale réapparaît et le résultat de mesure est affiché sous "Résultat mesure densité (valeur approx.)" dans la partie inférieure droite de l'écran.
Pour afficher l'historique des mesures (30 résultats max.), appuyez sur [Historique mesure].
Appuyez sur [Basculer affichage] sur l'écran [Historique mesure densité maximale] pour modifier les éléments de la liste historique. (Affichage 1 : données de mesure et valeur mesurée pour chaque couleur, Affichage 2 : type de papier et valeur définie pour chaque couleur.)
Répétez les étapes 3 à 5 jusqu'à obtention du résultat souhaité.
Appuyez sur [Valider] pour finaliser le réglage.
Pour annuler la modification, appuyez sur [Annuler]. Dans tous les cas, l'écran [Menu Réglages procédé] réapparaît.
Si l'unité de relais RU-509 est installée, le résultat de mesure de densité maximale n'est pas enregistré quand vous appuyez sur [Annuler].
