Régl.capt. gamma impr. : correction du capteur gamma de l'imprimante

La correction gamma imprimante est effectuée périodiquement et automatiquement sur la machine. La correction gamma automatique utilise un capteur gamma impression pour numériser le motif. Si les caractéristiques du capteur IDC sont modifiées, la correction gamma automatique risque d'être incorrecte. Le réglage du capteur gamma de l'imprimante permet de corriger le capteur à l'aide du scanner pour assurer une correction gamma correcte.

  • Effectuez ce réglage après avoir procédé au Réglage automatique gamma.

  • Utilisez du papier ordinaire ou du papier blanc pour l'impression couleur de ce réglage. L'utilisation de papier couleur ne permet pas de procéder correctement au réglage car la couleur de la mire de test imprimée s'en trouve affectée.

  • Pour restaurer les données mesurées de la mémoire morte, appuyez sur [Reset réglages] pour effectuer la réinitialisation.

  1. Suivez la procédure consignée dans Config. administrateur pour afficher l'écran [Menu fonctions administrateur].

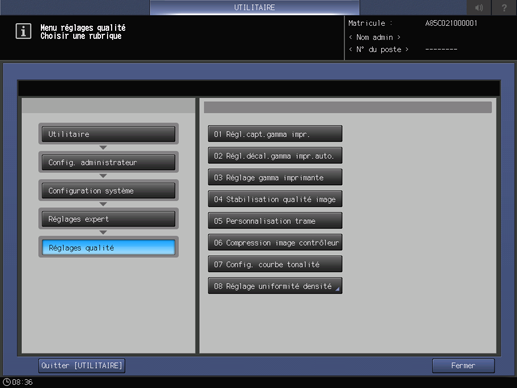

  2. Appuyez sur [Configuration système] sur l'écran [Menu fonctions administrateur] et appuyez successivement sur [Réglages expert], [Réglages qualité] et [Régl.capt.gamma impr.].

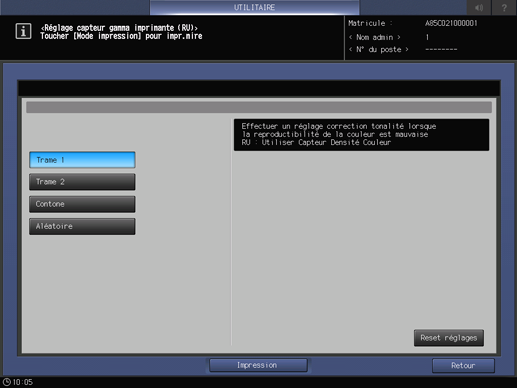

    L'écran [Régl.capt.gamma impr.] s'affiche.

  3. Sélectionnez la trame à régler.

    • Les trames disponibles ici sont les mêmes que celles du réglage gamma imprimante.

    • Pour effacer les données colorimétriques définies actuellement sur la machine et restaurer les données de la mémoire morte, appuyez sur [Reset Adj. Data]. Appuyez sur [Oui] dans le dialogue. Ou appuyez sur [Non] pour annuler la réinitialisation des données.

  4. Appuyez sur [Impression].

    L'écran [IMPRESSION] s'affiche.

  5. Sélectionnez le papier A4 et appuyez sur la touche Départ du panneau de contrôle.

    Une mire de test est imprimée et l'écran retourne automatiquement sur [Régl.capt.gamma impr. (RU)].

  6. Placez la mire de test sur la vitre d'exposition.

    • Positionnez le repère fléché [2] de la mire de test [1] à gauche avec la face imprimée vers le bas.

    • Alignez soigneusement la mire de test [1] sur le guide vertical [3] et sur le guide horizontal [4] de la vitre d'exposition.

    • Placez 10 feuilles vierges de papier à copier au dessus de la mire de tes [1].

    • Fermez le Chargeur auto.

  7. Appuyez sur [Départ] à l'écran ou sur Départ sur le panneau de contrôle. La machine démarre le réglage automatiquement.

    • En cas de problème, un code d'erreur s'affiche qui indique la cause du problème. Consultez le tableau suivant pour corriger les erreurs.

    Code erreur

    Erreur

    Solution

    Erreur 1

    Détection impossible des traits de repérage

    Rétablissez la position correcte de la mire.

    Erreur 2

    Mire placée tête en bas

    Rétablissez la position correcte de la mire.

    Erreur 3

    Détection impossible des motifs de la mire

    Utilisez la mire correcte.

    Erreur 4

    Réglage non disponible

    Contactez le technicien SAV.

    Erreur 5

    Hors plage standard

    Procédez au réajustement.

    Erreur 6

    Erreur de données non volatiles

    Vérifiez l'installation de la carte mémoire.

    Erreur 7

    Accès à une mémoire non désignée

    Contactez le technicien SAV.

    Erreur 8

    Erreur de mémoire

    Contactez le technicien SAV.

    Erreur 9

    Erreur de programme

    Contactez le technicien SAV.

    Erreur 10

    Mire en biais

    Utilisez la mire correcte.

    Erreur 11

    Echec de numérisation des informations d'en-tête de l'image

    Contactez le technicien SAV.

    Erreur 12

    Erreur de données RVB

    Vérifiez que la mire est correcte et contactez le technicien SAV pour élaborer une solution.

    Erreur 13

    Erreur de paramétrage

    Contactez le technicien SAV.

    Erreur 31

    Données capteur anormales

    Procédez au réajustement.

    Erreur 51

    Erreur de calcul de régression

    Procédez au réajustement.

    Erreur 52

    Dépassement du nombre

    Contactez le technicien SAV.

    Erreur 53

    Erreur d'ordre de régression

    Contactez le technicien SAV.

    Erreur 54

    Erreur d'information de la trame sélectionnée

    Contactez le technicien SAV.

    Erreur 55

    Erreur d'information couleur

    Contactez le technicien SAV.

  8. Répétez les étapes 4 à 7 jusqu'à l’affichage du message [Terminé] .

  9. Appuyez sur [Retour] pour revenir à l'écran [Menu Réglages qualité].

  • Si l'unité de relais RU-509 est montée sur cette machine, une mire de test différente de celle ci-dessus est sortie.
    Quand une mire de test est sortie (de la même manière qu'aux étapes 1 à 5), l'unité de relais RU-509 mesure automatiquement la mire de test.
    En fonction du résultat, le capteur IDC est réglé automatiquement de sorte que la mesure manuelle (étapes 6 à 8) n'est pas requise.
