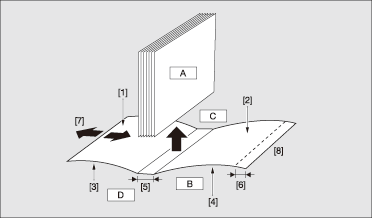

Image finale d'une thermoreliure

A : Corps de document

B : Couverture

C : Tête

D : Pied

[1] Verso de la face couverture

[2] Verso du dos couverture

[3] Recto de la face couverture

[4] Recto du dos couverture

[5] Largeur dos

[6] Massicot Couverture

[7] Réglage bord avant couverture

[8] Reliure à gauche (haut en bas pour reliure à droite)

Original : 1 face, nombre pair

Corps du livret : copie recto-verso

Couverture imprimée : non

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

Original : 1 face, nombre pair

Corps du livret : copie recto-verso

Couverture imprimée : Oui, 1 face

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

Original : 1 face, nombre pair

Corps du livret : copie recto-verso

Couverture imprimée : Oui, 2 faces

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

Original : 1 face, nombre impair

Corps du livret : copie recto-verso

Couverture imprimée : non

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

Original : 1 face, nombre impair

Corps du livret : copie recto-verso

Couverture imprimée : Oui, 1 face

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

Original : 1 face, nombre impair

Corps du livret : copie recto-verso

Couverture imprimée : Oui, 2 faces

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée



  • Les modes de copie recto et recto-verso sont disponibles pour les corps de livrets.

  • Sélectionnez des couvertures vierges ou imprimées et dans le dernier cas l'impression recto ou recto-verso. . Les couvertures peuvent aussi être massicotées pour correspondre à l'épaisseur du corps de livret.

  • Le sens de reliure peut être vers la droite ou vers la gauche.

  • Le réglage des heures d'activation du mode veille et d'économie d'énergie de la machine s'applique au thermorelieur PB-503.

  • Magasin papier

  • Pages de corps : Unité d'alimentation papier PF-707, Unité d'alimentation papier PF-708

    Couvertures : Unité d'alimentation papier PF-707, Unité d'alimentation papier PF-708, bac couvertures du thermorelieur PB-503 (non disponible pour l'impression des couvertures), magasin supérieur/inférieur du module d'insertion de l'unité de pliage FD-503 (non disponible pour l'impression des couvertures)

  • Format papier du corps de texte

  • Standard: A4 , B5 , A5 , A5 , 8,5 11 , 5,5   8,5 , 16K

    En cas de pliage en Z : A3 , B4 , A4 , 11 17 , 8,5 11 , 8K

    Personnalisé : Dans le sens de la largeur 139 mm à 307  mm, dans le sens de la longueur 148 mm à 221 mm / dans le sens de la largeur 5,47" à 12,09", dans le sens de la longueur 5,83" à 8,70"

  • Format papier des couvertures

  • Chargez du papier de format personnalisé correspondant à la longueur du corps et à la largeur du corps x 2 + épaisseur du corps (1 mm à 30 mm) + (5 mm à 40 mm de largeur de massicotage si le mode Massicotage est spécifié)

    A propos des tailles maximales acceptées dans chaque magasin, voir Formats papier utilisables.

  • Grammage

  • Corps du jeu : 62 g/m2 à 105 g/m2 / 16 lb Bond à 28 lb Bond

    Couvertures : 81 g/m2 à 216 g/m2 / 22 lb Bond à 57 lb Bond

    Vous pouvez spécifier le grammage disponible à l'intérieur de la plage décrite ci-dessus. Pour en savoir plus, voir Grammage papier utilisable : sélection du grammage papier à utiliser.

  • Type de papier

  • Corps : Fin, Normal, Couleur, Couché laser mat, Couché offset mat

    Couverture : Fin, Normal, Couché laser brillant, Couché laser mat, Couché offset brillant, Couché-offset mat

  • Nombre de feuilles à relier :

  • Fin, Normal : 10 feuilles mini. à 300 feuilles maxi., ou jusqu'à 30  mm d'épaisseur

    Couleur, Papier couché : 10 feuilles mini. à 150 feuilles maxi., ou jusqu'à 15  mm d'épaisseur

    Insertions pliées en Z : 4 feuilles max. en mode recto-verso ou 2 feuilles max. en mode recto avec du papier fin ou normal

Nombre maximum d'intercalaires et de feuilles de document pliés en Z :

Insertions pliées en Z

Page de corps de document

Total max.

1 feuille

200 feuilles

201 feuilles

2 feuilles

150 feuilles

152 feuilles

3 feuilles

100 feuilles

103 feuilles

4 pages

50 feuilles

54 feuilles



  • Couverture imprimée

  • Le papier pour couverture fourni par l'Unité d'alimentation papier PF-707 ou l'Unité d'alimentation papier PF-708 peut être imprimé recto ou recto-verso. L'impression de couvertures du bac couvertures du thermorelieur PB-503 ou du magasin supérieur/inférieur du bac d'insertion de l'unité de pliage FD-503 est impossible.

  • Massicot couverture

  • Si la fonction Massicot Couverture est spécifiée, la machine tranche la couverture sur une largeur automatiquement estimée selon la formule suivante (dans une plage comprise entre 5,0 mm et 40,0 mm et par pas de 0,1 mm.
    (Largeur de la couverture) – (Largeur du corps de document 2) – (Largeur du dos collé)

    Si l'estimation dépasse 10 mm, la machine massicote automatiquement la couverture, que cette fonction soit activée ou non.

  • Réglage fin du papier couverture

  • Réglage Position du bord avant de la couverture : Règle la position latérale de la couverture et du corps de document de -20,0 mm à +5,0 mm, par pas de 0,1 mm.

    Réglage Massicot Couverture : Règle la largeur de massicotage dans une plage ‑5,0 mm à +5,0 mm, par pas de 0,1 mm.

    Décalage image des couvertures : ajuste la position de l'image à copier sur le papier couverture dans une plage comprise entre -10,0 mm et +10,0 mm par incréments de 0,1 mm lorsque le papier couverture est en mode d'impression.
