Utilisation manuelle des fonctions
Les fonctions de finition suivantes sont disponibles manuellement si le magasin supérieur du module d'insertion de l'unité de pliage FD-503 contient du papier.
Combinaison des fonctions de finition | Fonctions de finition |
|---|---|
Unité de pliage FD-503 uniquement | Pliage en Z, Roulé, En Accordéon, Economique, Encart volet, Pliage en deux |
Unité de pliage FD-503 + unité de finition FS-532 | Fonctions disponibles sur l'unité de pliage FD-503 uniquement, Agraf. en coin, Agrafage en 2 points |
Unité de pliage FD-503 + piqueuse à cheval SD-506 | Fonctions disponibles avec l'unité de pliage FD-503 uniquement, Pliage & Agrafage |
Unité de pliage FD-503 + unité de finition FS-532 + piqueuse à cheval SD-510 | Toutes les fonctions disponibles avec l'utilisation manuelle de l'unité d'insertion |
Touche | Sortie | ||
Bouton Détection départ multiple | Détection départs multiples - Activée | Détection départs multiples - Désactivée | |
 |  | ||
Bouton Sélection Pliage | Agrafage en coin | Agrafage en 2 points | Pliage & Agrafage |
 |  |  | |
Bouton de sélection de la perforation | Perfo 2 trous | Perforation 3 trous/Perforation 4 trous | |
 |   | ||
Bouton Sélection Pliage | Pliage en Z | Roulé | Pliage en 2 |
 |  |  | |
En accordéon | Economique | Encart volet | |
 |  |  | |
Pour pouvoir utiliser manuellement les fonctions disponibles avec l'unité de pliage FD-503, l'unité de finition FS-532 ou la piqueuse à cheval SD-510, vous devez charger le papier dans le magasin supérieur de l'unité d'insertion.
La détection de départs multiples est une fonction qui arrête automatiquement la machine si plus d'une feuille est introduite à la fois. L'unité d'insertion sert à cette fonction. Certains types de papier comme le papier lisse peuvent activer cette fonction même si une seule feuille a été introduite et peuvent arrêter la machine. En cas d'utilisation fréquente, appuyez sur le bouton de détection d'alimentation multiple et allumez le voyant inférieur en vue de désactiver la fonction.

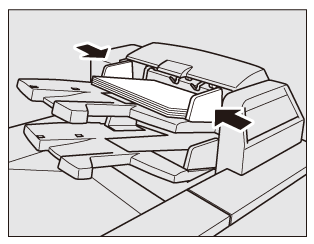

Placez le papier dans le magasin supérieur de l'unité d'insertion, puis alignez les guides sur le papier.
Fonction
Positionnement du papier
Agrafage en coin/Agrafage en 2 points
Placez le papier face à imprimer vers le haut.
Perforation
Placez le papier face à imprimer vers le haut.
Pliage
Face imprimée en haut dans le pli.
Pliage & Agrafage
Face imprimée en haut dans le livret.

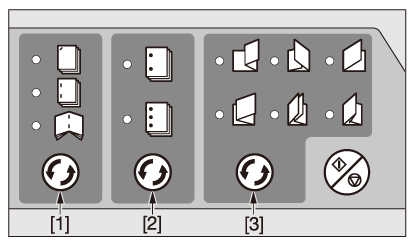

Sélectionnez le mode qui convient.
[1] : bouton de sélection d'agrafage
[2] : bouton de sélection de perforation
[3] : bouton de sélection de pliage
Pour sélectionner Agrafage en coin, Agrafage en 2 points ou Pliage & Agrafage, appuyez sur le bouton de sélection d'agrafage pour allumer le voyant du mode souhaité.
Pour sélectionner la perforation 2 ou 3 trous, appuyez sur le bouton de sélection perforation et allumez le voyant du mode désiré.
Pour sélectionner Pliage (six styles), appuyez sur le bouton de sélection pliage et allumez le voyant du mode désiré.
Perforation et Agrafage en coin/Agrafage en 2 points sont compatibles. Pour les utiliser ensemble, allumez les lampes des deux fonctions.
Si vous sélectionnez le mode Pliage & Agrafage, les jeux de finition sont réceptionnés dans le bac de réception. Assurez-vous de déployer le bac de réception de la piqueuse à cheval et d'ouvrir le support quand il est sorti complètement en préparation de la sortie.
Ouvrez le support situé sous le bac de réception pour le sortir complètement.
Si le bac n'est pas entièrement tiré, la machine détecte que le bac est plein, même si le nombre de jeux de finition est inférieur au nombre spécifié.
Lorsque vous utilisez le bac de réception de la piqueuse à cheval, assurez-vous de le sortir complètement. Sinon, les jeux n'auraient pas été envoyés au bac de réception. Ouvrez le support situé sous le bac de réception pour le sortir complètement.
Appuyez sur le bouton Marche/Arrêt.
En cas de détection d'alimentation multiple et que la machine s'arrête même si une seule feuille est alimentée, appuyez sur le bouton de détection d'alimentation multiple pour allumer le voyant inférieur.
Pour interrompre l'opération, réappuyez sur le bouton Marche/Arrêt.
[1] : bouton Marche/Arrêt
Les bacs ont une capacité limite. Attention à ne pas dépasser la limite, sinon des problèmes inattendus risquent de se produire.
Le bouton suspension n'est pas accessible lorsque la tâche est opérée manuellement.

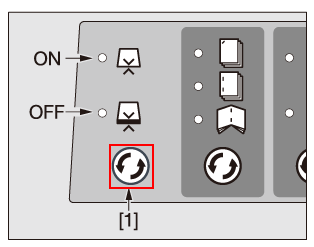

 | [1] : Bouton de détection d'alimentation multiple |
Chargement d'un original Livret
Pour plier ou plier & agrafer manuellement des originaux Livrets, disposez les originaux en ordre inverse comme indiqué ci-dessous.
Impression reliure magazine | Disposition en ordre inverse |
 |  |
