Configuration de Remote Panel / Remote Monitor / Multi Monitor

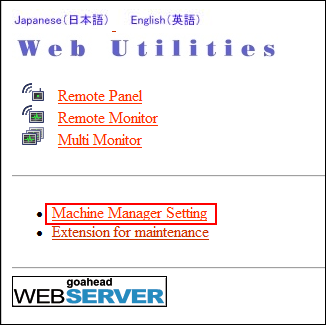

  1. Affichez la [Page principale] des Web Utilities.

  2. Cliquez sur [Machine Manager Setting].

    La boîte de dialogue de saisie du mot de passe s'affiche.

  3. Entrez "admin" dans la zone de texte Nom d'utilisateur et le mot de passe administrateur composé de 8 caractères, puis cliquez sur [OK].

    L'écran [Machine Manager Setting] s'affiche.

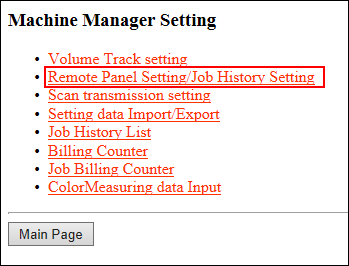

  4. Cliquez sur [Remote Panel Setting/Job History Setting].

    L'écran [Remote Panel Setting / Job History Setting] s'affiche.

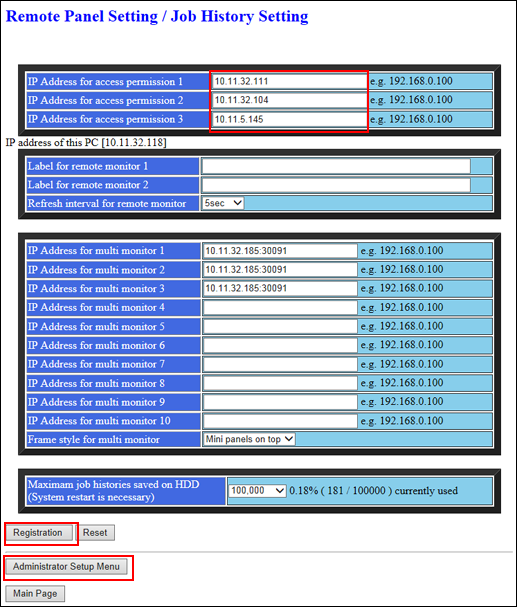

  5. Procéder aux réglages du panneau distant.

    • Spécifiez l'adresse IP de l'ordinateur à utiliser pour le panneau distant. Jusqu'à 3 adresses peuvent être spécifiées.

    • Si vous n'effectuez pas d'autres réglages en dehors de celui-ci, cliquez sur [Registration] au bas de l'écran et cliquez ensuite sur [Administrator Setup Menu].

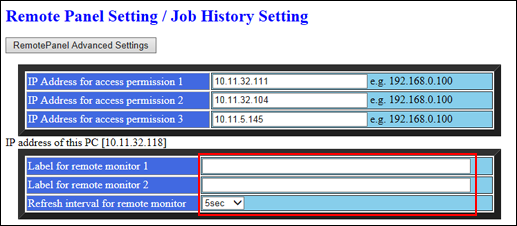

  6. Procédez aux réglages du moniteur distant.

    • Entrez l'étiquette utilisateur du moniteur distant et sélectionnez l'intervalle régénération souhaité.

    • Si vous n'effectuez pas d'autres réglages en dehors de celui-ci, cliquez sur [Registration] au bas de l'écran et cliquez ensuite sur [Administrator Setup Menu].

  7. Procédez aux réglages Multimoniteur.

    • Vous pouvez enregistrer 10 machines max. à afficher sur Multimoniteur.

    • Si vous avez installé le contrôleur d'image IC-602, entrez l'adresse IP et le numéro de port.
      (ex) Si l'adresse IP de la machine est 192.168.1.20, entrez "192.168.1.20:30091."

    • Si vous avez installé le contrôleur d'image IC-308 ou le contrôleur d'image IC-310, entrez l'adresse IP.
      (ex) Si l'adresse IP de la machine est 192.168.1.20, entrez "192.168.1.20."

    • Vous pouvez afficher le multimoniteur en haut ou du ôté gauche du panneau distant.

    • Si vous n'effectuez pas d'autres réglages en dehors de celui-ci, cliquez sur [Registration] au bas de l'écran et cliquez ensuite sur [Administrator Setup Menu].

  8. Cliquez sur [Register].

    L'écran [Registered as follows] s'affiche. Les nouvelles données sont enregistrées immédiatement sur la machine.

  9. Cliquez sur [Administrator Setup Menu].

    L'écran [Machine Manager Setting] réapparaît.
