Configuration papier : Configuration profil papier

Présentation de la configuration profil papier

Enregistrez les réglages papier fréquemment utilisés en tant que profils papier. Vous pouvez effectuer les réglages d'impression du magasin en appelant le profil papier.

Cette section décrit comment sélectionner et enregistrer un profil papier.

Référence

Le réglage papier comprend les conditions papier suivantes qui peuvent être spécifiées à votre convenance.

Paramètre de réglage

Description

Options de réglage

Type de papier

Les huit types de papier suivants sont disponibles en fonction de la qualité du papier.

Normal, Fin, Laser couleur, Couché laser B, Couché laser M, Couché offset B, Couché offset M, Enveloppe, Texturé

Nom du profil

Entrez le nom du profil papier désiré.

Vous pouvez entrer un maximum de 50 caractères à un octet (25 caractères à deux octets).

Format papier

Sélectionner Standard permet de sélectionner le format papier standard.

La sélection de Format personnalisé permet d'entrer les dimensions souhaitées à l'écran. Vous pouvez aussi procéder à ce réglage en rappelant un format personnalisé préalablement enregistré.

Pour spécifier Papier à onglet, sélectionnez A4Tlong edge feed ou 8.5 11Tlong edge feed et spécifiez le nombre d'onglets.

Standard :
SRA3 short edge feed, SRA4 short edge feed, SRA4 long edge feed, A3 short edge feed, A4 long edge feed, A4 short edge feed, A5 short edge feed, A5 long edge feed, A6 short edge feed, B4 short edge feed, B5 short edge feed, B5 long edge feed, B6 short edge feed, 13 19 short edge feed, 12  18 short edge feed, 11  17 short edge feed, 9 11 long edge feed, 8,5  14 short edge feed, 8,5  11 short edge feed, 8,5  11 long edge feed, 13 short edge feed, 5,5  8,5 short edge feed, 5,5  8,5 long edge feed, Carte postale

Personnalisé :

100,0 mm à 331,0 mm de large, 139,0 mm à 1300,0 mm de long / 3,937'' à 13,031" de large, 5,472'' à 51,181" de long

Avec onglets :

A4T long edge feed, 8,5 11T long edge feed (Nombre d'onglets : 1 à 15)

Inconnu

Grammage

Sélectionnez le grammage.

Il est possible de permuter les unités de grammage. L'unité utilisée pour l'enregistrement de la condition l'est également pour son affichage sur l'écran UNITÉ PRINC. et l'écran COPIE.

Grammage :

62-74 g/m2 / 16-19 lb Bond, 75-80 g/m2 / 20-21 lb Bond, 81-91 g/m2 / 22-24 lb Bond, 92-105 g/m2 / 25-28 lb Bond, 106-135 g/m2 / 29-36 lb Bond, 136-176 g/m2 / 37-47 lb Bond, 177-216 g/m2 / 48-57 lb Bond, 217-256 g/m2 / 58-68 lb Bond, 257-300 g/m2 / 69-81 lb Bond, 301-350 g/m2 / 82-93 lb Bond

Changer unité :

g/m2, Duodecimo-kg, Octavo-kg, A Livre-kg, B Livre-kg, lb Bond, lb Pa.fi., lb Couv., lb Livre, lb Bristol, lb Tag

Vitesse d'impression :

Elevé, Moyen, Faible, Chargement auto

Couleur papier

Spécifiez la couleur du papier. Vous évitez ainsi une erreur d'impression sur la mauvaise couleur.

Blanc, Bleu, Solidago, Gris, Vert, Ivoire, Orange, Rose, Rouge, Jaune, Crème, Autres, Coul.utilisateur

Perforation

Spécifiez s'il faut perforer le papier. En cas d'utilisation de papier pré-perforé la sélection de Perforation pour Configuration sortie n'a aucun effet.

Avec perforation, Sans perforation

Calage R°V°

Réglez Zoom (Vertical ou Horizontal), Décalage d'image (Haut/Bas ou Droite/Gauche) et Rotation/Biais (rotation ou distortion) pour le Recto et le Verso afin d'aligner la position de l'image entre les côtés recto et verso pour l'impression recto-verso.

Il est conseillé d'effectuer un calage recto-verso pour tout papier à utiliser en raison du taux de rétrécissement différent selon le type de papier, marque ou encore la différence de température d'entreposage.

Lorsque l'optimiseur de qualité IQ-501 est monté sur la machine, vous pouvez régler Réglage périodique sur Activé ou Désactivé dans MesureAuto.
Si vous sélectionnez Activé, un réglage recto-verso est automatiquement réalisé aux intervalles spécifiés.

Objets de réglage : Recto

Zoom :

Vertical : -1,00 % à +1,00 %

Horizontal : -1,00 % à +1,00 %

Décalage d'image :

Haut/Bas : -10,0 mm à +10,0 mm

Droite/Gauche : -3,0 mm à +3,0 mm

Objets de réglage : Verso

Zoom :

Vertical : -1,00 % à +1,00 %

Horizontal : -0,80 % à +0,20 %

Décalage d'image :

Haut/Bas : -10,0 mm à +10,0 mm

Droite/Gauche : -3,0 mm à +3,0 mm

Objets de réglage : Rotation/Biais

Recto :

Rotation, Biais : -1,00 à +1,00

Verso :

Rotation, Biais : -1,00 à +1,00

Réglage périodique: Activé, Désactivé

Rég.détuil.RU

La machine équipée de l'unité de relais RU-518 offre la fonction Rég.détuil.RU sur l'écran qui permet de corriger l'ondulation du papier imprimé (déformation arquée).

Lorsque l'humidificateur HM-103 est monté sur l'unité relais RU-518, vous pouvez définir Humidificateur sur Activé ou Désactivé.

Rég.détuil.RU :

-10 à +10

Humidificateur : OUI, NON

Degré d'humidification : Standard, Elevée

Ventilation

Cette option n'est pas disponible dans Configuration du profil papier

-

Epaisseur

Épaisseur s'affiche à l'écran lorsque la machine est dotée du contrôleur d'image IC-605. La sélection de Spécifier permet à la machine d'estimer plus précisément la quantité de papier restant dans le magasin.

Ne pas spécifier, Spécifier

Plage de réglage : 0,050 mm à 0,500 mm

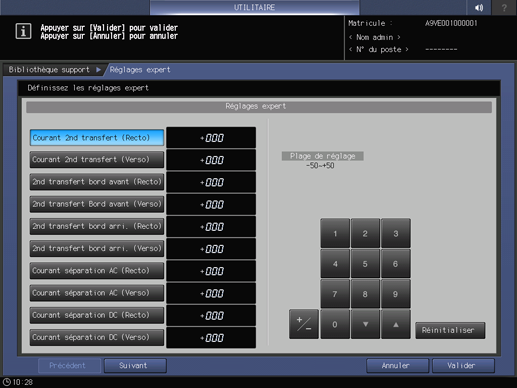

Réglages expert

Définit le processus de transfert, de séparation ou de fixation et d'autres réglages avancés.

Réglages expert n'est pas affiché par défaut. Contactez le technicien SAV.

Pour en savoir plus sur la configuration Bour. si erreur centrage, voir [Détection mauvais centrage].

Les éléments affichés ou pouvant être spécifiés varient selon les unités en option montées sur cette machine.

Courant 2nd transfert (Recto) : -50 à +50

Courant 2nd transfert (Verso) : -50 à +50

2d transfert bord avant (recto) : -50 à +50

2d transfert bord avant (verso) : -50 à +50

2d transfert bord arrière (recto) : ‑50 à +50

2d transfert bord arrière (verso) : ‑50 à +50

Séparation AC (recto): -600 à +600

Séparation AC (Verso): -600 à +600

Séparation DC (recto): -60 à +60

Séparation DC (Verso): -60 à +60

Température rouleau four supérieur: -20 à +20

Zone d'effacement bord avant : 0 à +200

Ecart température bord/centre rouleau four: -10 à +10

Température rouleau inférieur fixation: -15 à +70

Zone d'effacement bord arrière : 0 à +200

Réglage synchro sortie inversée. : 0 à +10

Temporisation retournement ADU : -6 à +6

Vitesse four (recto) : -200 à +200

Vitesse four (décalage verso) : -200 à +200

Boucle synchro (recto) : -99 à +99

Boucle synchro (verso) : -99 à +99

Vitesse roul.sync. : -50 à +50

Vitesse inv.détuileur : -200 à +200

Vit. invers.(SortInver) : -200 à +200

Vitesse inverse(ADU) : -200 à +200

Vit. invers. pap.bann.1 : -200 à +200

Vit. détuileur sortie : -200 à +200

Vit. sync. pap.bann.LCT : -15 à +5

Vit. sync.(pap.bann.) : -50 à +50

Vit. invers. pap.bann.2 : -200 à +200

Tempor.commut.porte inv. : -30 à +30

Régl.vitesse un.rel.(pap.bann.) : -100 à +100

Augmentation température initiale fixation: Auto, Non

Pression 2nd transfert : Auto, Elevée, Standard, Basse

Réduction productivité : Normal, Bas

Enregistrer quant. toner : Oui, Non

Rég.dens.par mag.(YMC) : 0(Normal), +1, +2, +3 (Max)

Rég. densité par mag.(K) : 0(Normal), +1, +2, +3 (Max)

Bourrage si erreur centrage : Détecter, Ne pas détecter

Détection départ double : Détecter, Ne pas détecter

Activation doigts séparation :Auto, Oui, Non

Mode NB papier épais :Oui, Non

Correction synchro pap. : 0 (Normal), -1, -2

Réglage détuilage sortie : Auto, 0, +1, +2

Détuilage en retournement : Auto, 0, +1, +2

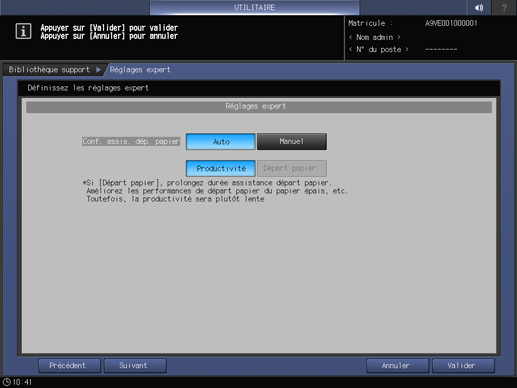

Conf. assis. dép. papier: Auto, Manuel, Productivité, Départ papier

Régl. centrage(recto) : Activé (Vierge), Activé (Préimprimé), Désactivé, Réglage détection (uniquement lorsque Détection posit. est défini entre 5 et 25 mm et que Plage de détection est défini entre 1 et 10 mm (Activé (Préimprimé))), Couleur du papier (Clair), Couleur du papier (Foncé)

Régl. centrage(verso) : Activé (Vierge), Activé (Préimprimé), Désactivé, Réglage détection (Détection posit. : 5 à 25 mm, Plage de détection : 1 à 10 mm (uniquement lorsque Activé (Préimprimé)) est sélectionné), Couleur du papier (Clair), Couleur du papier (Foncé)

Réglage impression maculée papier long : Auto, Manuel

Séparation papier four/Niveau soufflerie : Faible, Auto, Fort (1 à 7)

Modification de la pression de fixation: Automatique, Normal, Faible

Mode papier rigide : Activé, Désactivé

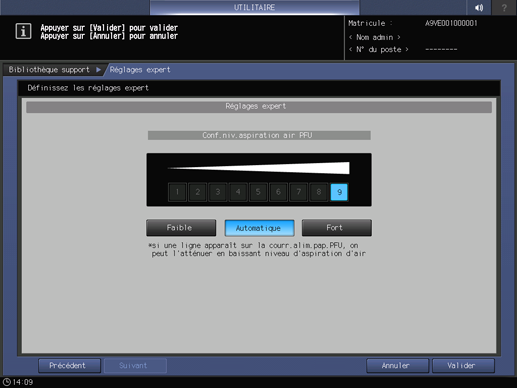

Conf.niv.aspiration air PFU: Faible, Auto, Fort (1 à 9)

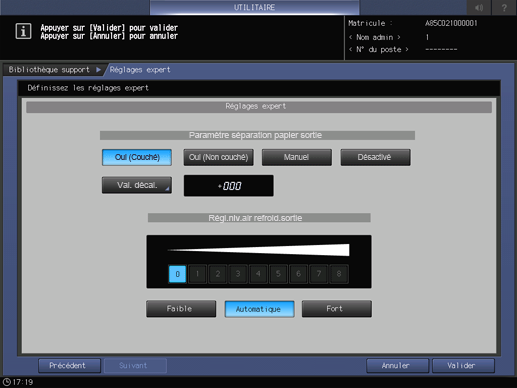

Paramètre séparation papier sortie : Oui (Couché), Oui (Non couché), Manuel, Non, Valeur de décalage, Valeur de décalage (-50 à +100)

Régl.niv.air refroid.sortie: Faible, Auto, Fort (0 à 8)

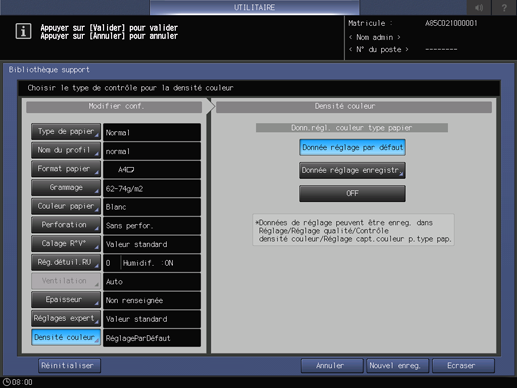

Dens.coul.

La machine dotée de l'unité de relais RU-518 indique la densité couleur à l'écran.

Lorsque Contrôle densité couleur - Config. de base - Utiliser contrôle densité couleur est défini sur Activé sur l'écran Menu de réglage, vous pouvez configurer les réglages de contrôle de densité de couleur.

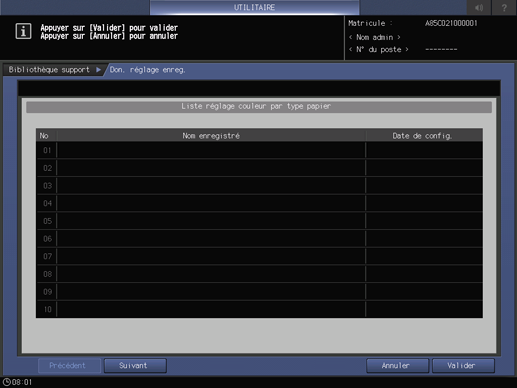

Donn.régl. couleur type papier: RéglageParDéfaut, Donnée réglage enregistr. , Désactivé

Type papier

Nom du papier

Description

Normal

Le papier normal est utilisé pour la copie/l'impression en général et est appelé ordinaire. Ce n'est généralement pas du papier recyclé. Sélectionnez Normal pour le papier ordinaire ou recyclé à utiliser pour la copie/l'impression monochrome.

Fin

Le papier fin est un papier non couché utilisé généralement pour l'impression offset. Ce type de papier présente une grande blancheur et il convient à diverses utilisations. Sélectionnez Qualité supérieure pour utiliser du papier aux caractéristiques mentionnées ci-dessus.

Laser couleur

Laser Couleur est le type de papier utilisé pour la copie/l'impression couleur pour éviter les couleurs de ternir sur papier fin. Spécifiez Laser couleur pour utiliser du papier aux caractéristiques mentionnées ci-dessus.

Couché laser brillant (laser brillant)

Papier glacé pour l'impression laser. Cette sélection demande un type de papier dont le grammage est au moins égal à 81 g/m2 / 22 lb Bond.

Couché laser mat (laser mat)

Papier mat pour l'impression laser. Cette sélection demande un type de papier dont le grammage est au moins égal à 81 g/m2 / 22 lb Bond.

Couché offset brillant (offset brillant)

Papier glacé pour l'impression offset. Cette sélection demande un type de papier dont le grammage est au moins égal à 81 g/m2 / 22 lb Bond.

Couché offset mat (offset mat)

Papier mat pour l'impression offset. Cette sélection demande un type de papier dont le grammage est au moins égal à 81 g/m2 / 22 lb Bond.

Enveloppe

Définissez sur Enveloppe pour utiliser les enveloppes. L'unité de fixation pour enveloppes EF-103 est requise pour utiliser les enveloppes.

Texturé

Le papier texturé est traité avec de fines irrégularités pour une finition satinée, texturée ou mate par gaufrage de la surface du papier. Il sert principalement aux couvertures avant des livres, couvertures, tickets, paquets, papier peint, etc. Tous les magasins destinés à recevoir du papier texturé doivent être configurés sur Texturé en règle générale.

Ajouter/Modifier l'enregistrement des conditions papier

  1. Suivez la procédure sur Affichage de l'écran [Menu réglage utilisateur]pour afficher l'écran Menu Config. utilisateur.

  2. Appuyez sur Configuration système sur l'écran Menu Réglage utilisateur et appuyez sur Configuration magasins et Réglage papier consécutivement.

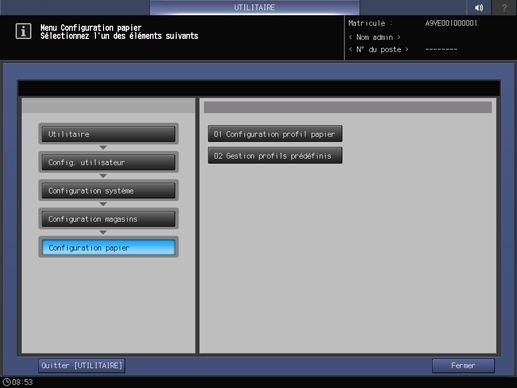

  3. Appuyez sur Configuration profil papier.

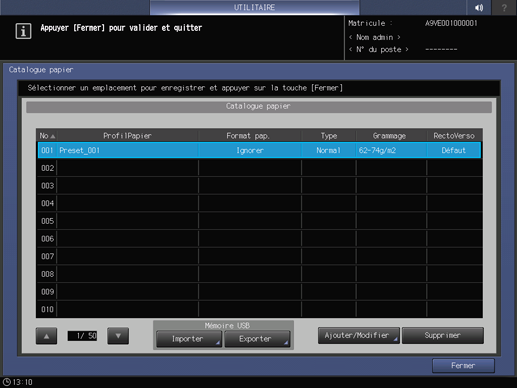

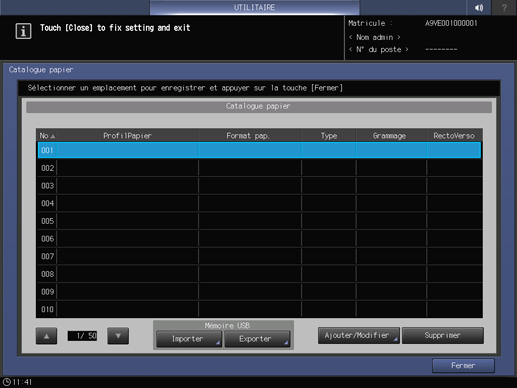

    L'écran Enr./suppr.régl.pap. s'affiche.

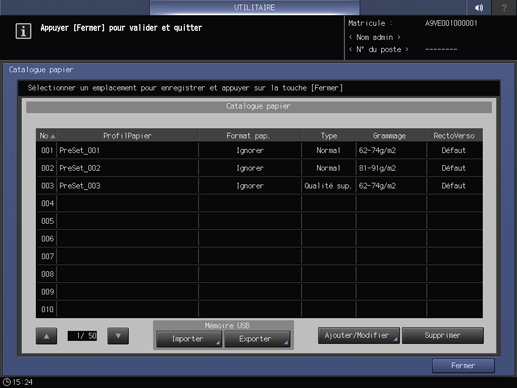

  4. Sélectionnez la destination pour enregistrer les conditions papier.

    Utilisez les touches de défilement down ou up pour afficher la destination souhaitée, sélectionnez cette rangée et appuyez sur Ajouter/Modifier.

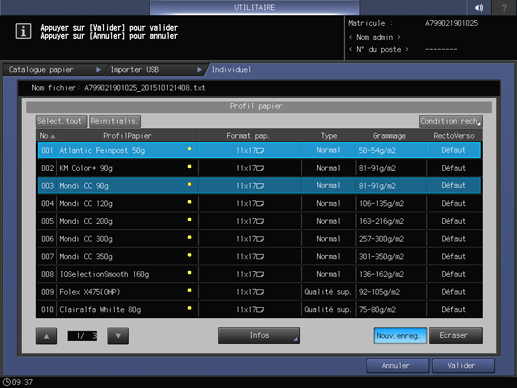

    • Explication supplémentairePour modifier des conditions papier préalablement enregistrées, sélectionnez la ligne correspondante.

    L'écran Bibliothèque support s'affiche.

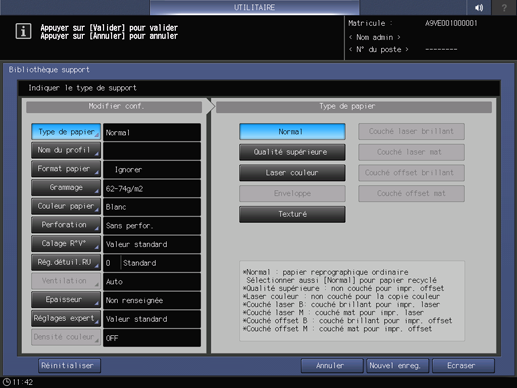

  5. Sélectionnez un des boutons situés sous Type de papier.

    • Explication supplémentaireVous pouvez sélectionner Couché laser brillant, Couché laser mat, Couché offset brillant et Couché offset mat lorsque vous réglez la valeur de Grammage à plus de 81 g/m2 / 22 lb Bond.

    • Explication supplémentaireSi vous sélectionnez Texturé, vous pouvez sélectionner Régl.profondeur texture. Sélectionnez l'option souhaitée parmi Clair ou Marqué et Recto texturé ou Rec.-ver.texturé.

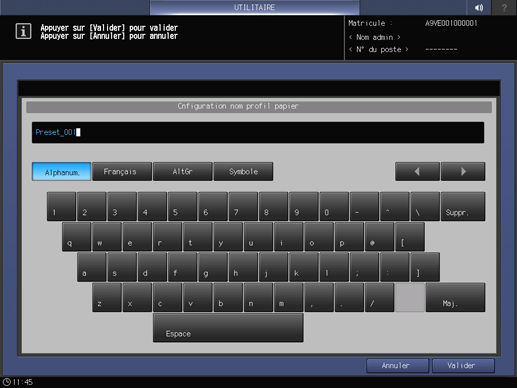

  6. Appuyez sur Nom du profil.

    • Explication supplémentaireEntrez le nom du profil papier désiré. Vous pouvez entrer un maximum de 50 caractères à un octet (25 caractères à deux octets).

    • Explication supplémentaireAppuyez sur OK.

  7. Appuyez sur Format papier.

    L'écran Format papier s'affiche.

  8. Sélectionnez un bouton parmi Standard, Personnalisé, Avec onglets et Ignorer.

    Si vous sélectionnez Standard, passez à l'étape 9.

    Si vous sélectionnez Format personnalisé, passez à l'étape 10.

    Si vous sélectionnez Avec onglets, passez à l'étape 11.

    Passez à l'étape 12 pour le réglage Ignorer.

  9. La sélection de Standard affiche l'écran Format standard.

    Sélectionnez la touche du format standard désiré.

    • Explication supplémentaireAppuyez sur OK.

    Passez à l'étape 12.

  10. La sélection de Format personnalisé affiche l'écran Réglage Format personnalisé.

    Pour spécifier un format personnalisé :

    • Explication supplémentaireAppuyez sur (1), puis utilisez le pavé numérique de l'écran tactile ou les touches down/up pour entrer la longueur désirée.

    • Explication supplémentaireAppuyez sur (2), puis utilisez le pavé numérique de l'écran tactile ou les touches down/up pour entrer la largeur désirée.

    • Explication supplémentaireAppuyez sur (3), puis utilisez le pavé numérique de l'écran tactile ou les touches down, up pour entrer la largeur de massicotage désirée pour les couvertures de livret. Le bouton qui permet de saisir la largeur de massicotage est affiché si la machine est équipée de la piqueuse à cheval SD-506 ou la piqueuse à cheval SD-513.

    Pour rappeler un format personnalisé enregistré :

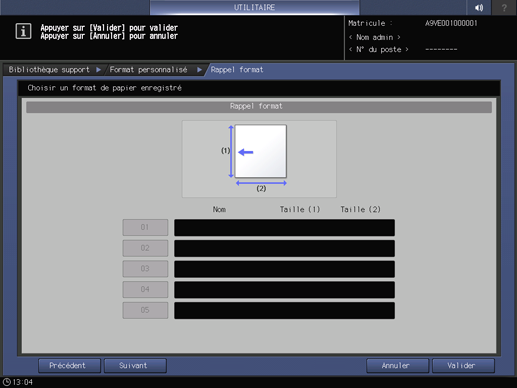

    • Explication supplémentaireAppuyez sur Rappel format. L'écran Rappel format s'affiche.

    • Explication supplémentaireUtilisez les touches Précédent et Suivant pour défiler vers le format personnalisé souhaité. Les entrées 01 à 20 sont affichées à l'écran.

    • Explication supplémentaireAppuyez sur la touche numérique du format personnalisé à utiliser, puis appuyez sur Valider.

    Passez à l'étape 12.

  11. La sélection Avec onglets affiche l'écran Réglage papier à onglet.

    Sélectionnez la valeur désirée à partir de A4T long edge feed et 8,511T long edge feed.

    Utilisez le pavé numérique de l'écran tactile ou les touches down/up pour entrer le nombre d'onglets. La plage de réglage pour le nombre d'onglets va de 1 à 15.

    Appuyez sur OK.

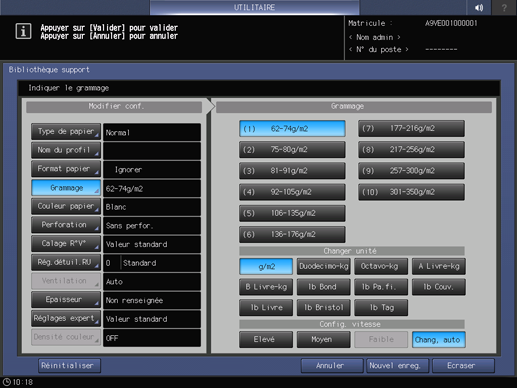

  12. Appuyez sur Grammage.

    • Explication supplémentaireL'écran Grammage s'affiche. Sélectionnez une touche de grammage sous Grammage.

    • Explication supplémentaireSélectionnez la touche unité souhaitée sous Changer unité. L'écran affiche le grammage dans l'unité sélectionnée.

    • Explication supplémentaireVous pouvez sélectionner une vitesse de traitement avec les touches figurant sous Config. vitesse. Certains réglages de vitesse ne peuvent pas être sélectionnés avec tous les grammages. Sélectionnez le bouton qui convient.

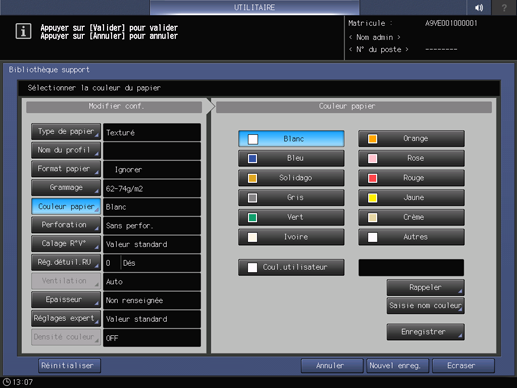

  13. Appuyez sur Couleur papier.

    Sélectionnez une touche de papier couleur.

    Pour spécifier un nom de couleur souhaité :

    Appuyez sur Coul.utilisateur. L'écran Saisie nom du papier coloré s'affiche.

    Entrez le nom, de couleur souhaité. Vous pouvez utiliser un maximum de 20 caractères à un octet.

    Appuyez sur OK.

    • Explication supplémentairePour changer le nom de couleur spécifié, appuyez sur Saisie nom couleur pour afficher l'écran Saisie nom du papier coloré et renommez-la.

    Pour enregistrer un nom de couleur souhaité :

    Appuyez sur Enregistrer. L'écran Enregistr. nom coul. s'affiche.

    Affichez la touche numérique à enregistrer avec Précédent et Suivant pour les faire défiler. Les entrées 001 à 100 sont affichées à l'écran.

    Appuyez sur la touche numérique à enregistrer, puis appuyez sur Ajouter.

    Entrez le nom de couleur à enregistrer, puis appuyez sur Valider.

    • Explication supplémentairePour supprimer un nom de couleur enregistré, appuyez sur la touche numérique à supprimer, puis appuyez sur Supprimer.

    Pour rappeler un nom de couleur enregistré :

    Appuyez sur Rappeler. L'écran Rappeler nom couleur s'affiche.

    Affichez la touche numérique souhaitée en utilisant les touches Précédent et Suivant pour le défilement. Les entrées 001 à 100 sont affichées à l'écran.

    Appuyez sur la touche numérique à gauche du nom de couleur à utiliser et appuyez sur Valider.

  14. Appuyez sur Perforation.

    Sélectionnez Avec perforation pour du papier perforé ou Sans perforation pour de papier sans perforation.

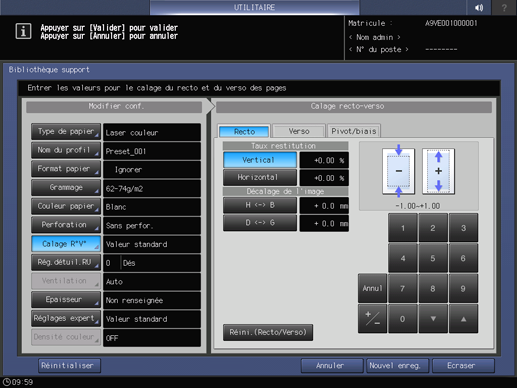

  15. Appuyez sur Calage R°V°.

    Pour en savoir plus sur le calage recto-verso, voir Présentation de Calage recto-verso.

    • Explication supplémentaireSi vous modifiez Zoom, Décalage d'image ou Rotation/Biais pour le Front ou le Verso, le calage recto-verso affiche les modifications dans Valeur modifiée.

    • Explication supplémentaireUne pression sur Réini.(Recto/Verso) réinitialise le calage recto-verso à ses valeurs par défaut.

    • Explication supplémentaireMesureAuto s'affiche lorsque l'optimiseur de qualité IQ-501 est monté sur la machine. Si Réglage périodique est réglé sur Activé dans MesureAuto, le calage recto-verso est effectué automatiquement aux intervalles spécifiés. Pour configurer Réglage périodique sur Activé, sélectionnez Activé dans Calage recto-verso périod. de [Calage recto-verso périod.].

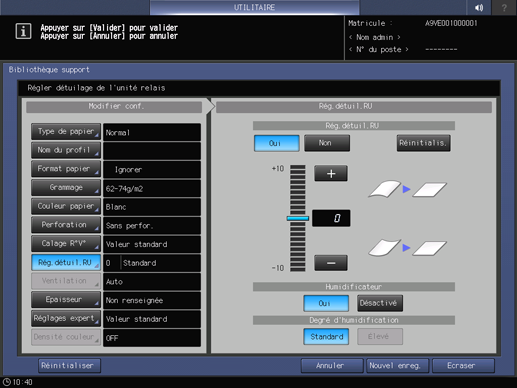

  16. Appuyez sur Rég.détuil.RU.

    Pour en savoir plus sur le Détuilage, voir [Régl.détuil.RU].

    • Explication supplémentaireHumidificateur dans Rég.détuil.RU peut être disponible si l'humidificateur HM-103 est installé sur l'unité relais RU-518.

    • Explication supplémentaireSi le grammage du papier Couché est défini entre 136 g/m2 et 350 g/m2 / entre 37 lb Bond et 93 lb Bond, vous pouvez sélectionner Degré d'humidification entre Standard et Élevé.

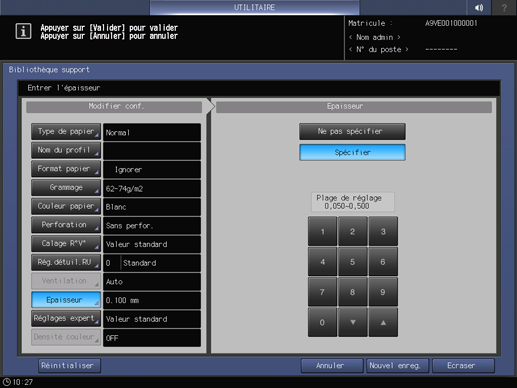

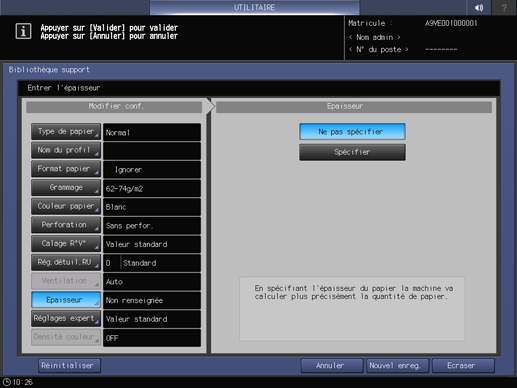

  17. Appuyez sur Epaisseur.

    • Explication supplémentaireEpaisseur s'affiche si le contrôleur d'image IC-605.

    Sélectionnez une touche sous Epaisseur.

    La sélection Spécifier affiche le pavé numérique de l'écran tactile. Utilisez le pavé numérique de l'écran tactile ou down / up pour entrer la plage de réglage souhaitée. La plage disponible est comprise entre 0,050 et 0,500 mm.

    • Explication supplémentaireLa valeur entrée est affichée à droite de Epaisseur dans la partie gauche de l'écran. Lorsque vous entrez une valeur inférieure à 0,050 mm, elle est automatiquement réglée sur 0,050 mm.

  18. Appuyez sur Réglages expert.

    • Explication supplémentairePour les éléments allant de Courant 2nd transfert (Recto) à Régl.vitesse un.rel.(pap.bann.), sélectionnez le bouton de l'élément de réglage souhaité, puis utilisez le pavé numérique à l'écran, appuyez sur la touche down/up ou appuyez sur le pavé numérique sur le panneau de contrôle pour entrer la valeur numérique.

    • Explication supplémentaireAppuyez sur +/- pour spécifier une valeur positive ou négative.

    • Explication supplémentaireAppuyez sur Suivant pour afficher l'écran de réglage.

    • Explication supplémentaireEffectuez les réglages des éléments suivants.
      Augm.temp.initiale four, Pression 2nd transfert, Réduction productivité, Réduction quantité toner, Densité JMC par magasin, Densité N par magasin, Bour. si erreur centrage, Détect. départ double, Activation doigts sépar., Mode NB papier épais, Correction synchro pap., Réglage détuilage sortie, Détuilage en retournement, Conf. assis. dép. papier, Régl. centrage(recto), Régl. centrage(verso), Réglage impression maculée papier long, Séparation papier four/Niveau soufflerie, Modification de la pression de fixation, Mode papier rigide, Conf.niv.aspiration air PFU, Paramètre séparation papier sortie, Régl.niv.air refroid.sortie

    • Explication supplémentaireAppuyez sur Valider pour finaliser le réglage. Pour annuler la modification, appuyez sur Annuler. Dans tous les cas, l'écran Bibliothèque support réapparaît.

  19. Appuyez sur Densité couleur.

    • Explication supplémentaireCe réglage est activé en sélectionnant Activé pour Contrôle densité couleur accessible dans Contrôle densité couleur - Réglage de base sur l'écran Menu réglages. Pour en savoir plus sur le contrôle de densité couleur, voir Présentation de Contrôle densité couleur.

  20. Appuyez sur Donnée réglage par défaut, Donnée réglage enregistr. ou Désactivé.

    • Explication supplémentaireLa sélection de Donnée réglage par défaut permet à la machine d'effectuer la correction gamma par référence aux données de réglage prédéfinies sur la machine.

    • Explication supplémentaireLa sélection de Donn.régl.enre. affiche l'écran Liste réglage couleur par type papier. Sélectionnez un nom et appuyez sur Valider. La liste affichée sur l'écran Liste pour régl.capt.coul.type pap. affiche les données de réglage définies par l'utilisateur qui ont été enregistrées dans Régl.capt.coul.type papier, accessible dans Contrôle densité couleur sur l'écran Menu réglages. Pour des détails, voirPrésentation de Contrôle densité couleur.

    • Explication supplémentaireLa sélection de Non désactive la fonction Contrôle densité couleur.

  21. Appuyez sur Ecraser sur l'écran Bibliothèque support. L'écran Catalogue papier réapparaît.

  22. Appuyez sur Fermer pour revenir à l'écran Configuration magasins.

Suppression des conditions papier

  1. Suivez la procédure sur Affichage de l'écran [Menu réglage utilisateur]pour afficher l'écran Menu Config. utilisateur.

  2. Appuyez sur Configuration système sur l'écran Menu Réglage utilisateur et appuyez sur Configuration magasins et Réglage papier consécutivement.

  3. Appuyez sur Configuration profil papier.

    L'écran Enr./suppr.régl.pap. s'affiche.

  4. Sélectionnez la rangée à supprimer dans la liste de conditions papier, puis appuyez sur Supprimer.

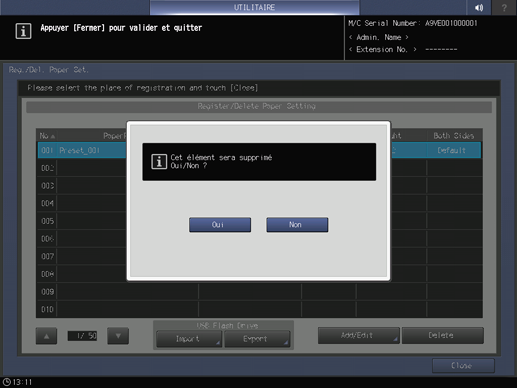

  5. Appuyez sur Oui dans le dialogue de confirmation.

    • Explication supplémentaireOu appuyez sur Non pour annuler.

  6. Appuyez sur Fermer pour revenir à l'écran Configuration magasins.

Fonction Importer/Exporter les réglages papier sur USB

La fonction Importer/exporter USB sauvegarde les données de réglage enregistrées sur la machine sur une clé USB à mémoire flash pour les enregistrer sur une autre machine de même modèle. Pour importer ou exporter des données de réglage papier, vous devez au préalable connecter une clé USB à mémoire flash au port USB. Vous pouvez connecter une clé USB à mémoire flash.

  • Lorsque vous utilisez l'option d'importation [Tous], toutes les données de format papier et de réglage papier sauvegardées sur la clé USB à mémoire flash sont importées et les données enregistrées sur la machine sont écrasées.

  • Si vous utilisez l'option d'importation [Individuel], les données de réglage papier que vous sélectionnez sont importées. Ces données sont importées au titre de nouvel enregistrement ou de données de remplacement sur la machine. Avec l'option [Nouv.enreg.], vous pouvez importer un total de 500 données avec les données déjà enregistrées sur la machine. (Importation possible à hauteur de 500 données après déduction des données déjà enregistrées.) La fonction [Ecraser] permet d'importer un total de 500 données.

  • La fonction exportation sauvegarde toutes les données de réglage papier de la machine sur une clé USB à mémoire flash.

Importation des données de réglage papier

  1. Suivez la procédure sur Affichage de l'écran [Menu réglage utilisateur]pour afficher l'écran Menu Config. utilisateur.

  2. Appuyez sur Configuration système sur l'écran Menu Réglage utilisateur et appuyez sur Configuration magasins et Réglage papier consécutivement.

  3. Appuyez sur Configuration profil papier.

    L'écran Enr./suppr.régl.pap. s'affiche.

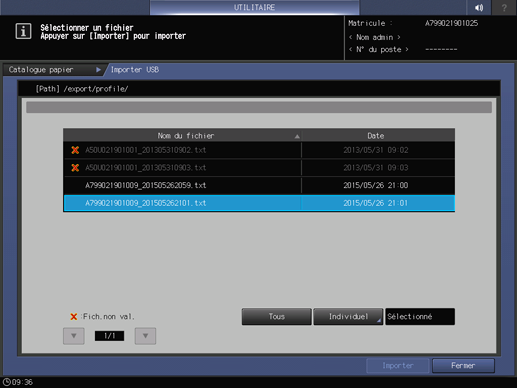

  4. Vérifiez que la mémoire USB est connectée et appuyez sur Importer.

    L'écran Importer USB s'affiche.

  5. Sélectionnez les données à importer et appuyez sur Tous ou Individuel.

    • Explication supplémentaireSi vous sélectionnez Tous, passez à l'étape 6.

    • Explication supplémentaireSi vous sélectionnez Individuel, passez à l'étape 7.

    • Explication supplémentaire La marque  est affichée à gauche des noms de fichier de données qui ne peuvent pas être importées.

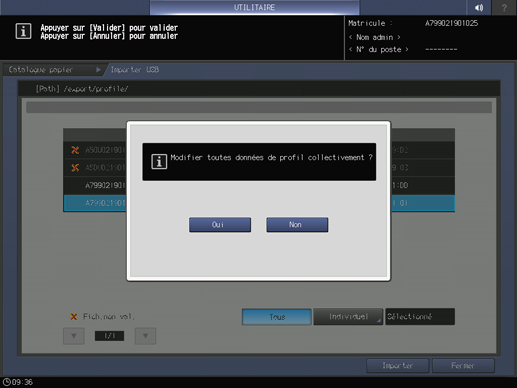

  6. Appuyez sur Importer pour modifier toutes les données.

    • Explication supplémentaireLe dialogue de confirmation s'affiche. Appuyez sur Oui pour confirmer. Pour annuler, appuyez sur Non.

    Dans les deux cas, l'écran Enr./suppr.régl.pap. réapparaît.

  7. Lorsque l'écran Individuel s'affiche, sélectionnez les données de réglage papier à importer.

    • Explication supplémentairePour sélectionner toutes les données, appuyez sur Tout sélect. Pour annuler la sélection de toutes les données, appuyez sur Initialiser.

    • Explication supplémentairePour afficher les détails des données sélectionnées, appuyez sur Infos.

  8. Sélectionnez Nouv.enreg. ou Ecraser.

    • Explication supplémentaireAvec la fonction Nouvel enregistrement, les données sont importées sous un numéro vide de réglage papier de la machine.

    • Explication supplémentaireAvec la fonction Ecraser, les données sont importées sous le même numéro de réglage papier de la machine.

  9. Appuyez sur OK.

    L'écran Importer USB réapparaît.

  10. Appuyez sur Importer.

    Le dialogue de confirmation s'affiche.

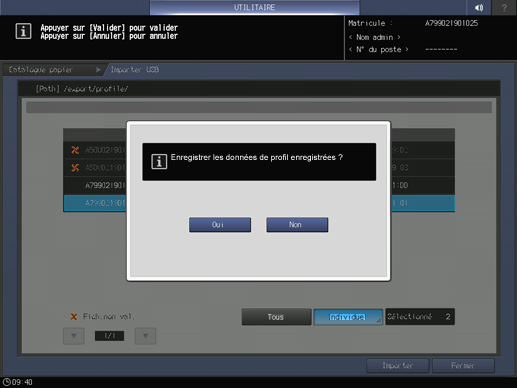

  11. Appuyez sur Oui pour confirmer. Pour annuler, appuyez sur Non (le dialogue de confirmation diffère en fonction de la sélection de Nouv. enreg. ou Ecraser. Ci-dessous un exemple d'écran de Nouv.enreg.).

    Dans les deux cas, l'écran Enr./suppr.régl.pap. réapparaît.

Exportation des données de réglage papier

  1. Suivez la procédure sur Affichage de l'écran [Menu réglage utilisateur]pour afficher l'écran Menu Config. utilisateur.

  2. Appuyez sur Configuration système sur l'écran Menu Réglage utilisateur et appuyez sur Configuration magasins et Réglage papier consécutivement.

  3. Appuyez sur Configuration profil papier.

    L'écran Enr./suppr.régl.pap. s'affiche.

  4. Sélectionnez les données de configuration papier à exporter, vérifiez que la mémoire USB est connectée et appuyez sur Exporter.

    L'écran qui s'affiche permet d'entrer le nom de fichier des données de réglage papier exportées.

  5. Entrez le nom de fichier souhaité, puis appuyez sur Valider.

    • Explication supplémentaireLe nom de fichier affiché par défaut a la structure suivante.

    numéro machine (13 chiffres)_année (4 chiffres) mois (2 chiffres) jour (2 chiffres) heure (2 chiffres) minute (2 chiffres)

    • Explication supplémentaireVous pouvez entrer un nom de fichier de 60 caractères à un octet maximum.

    • Explication supplémentaireSi vous ne modifiez pas le nom de fichier, appuyez sur Valider sans entrer de caractères.
