Réglage densité maximale
Réglez la densité maximale pour chaque couleur, jaune, magenta, cyan, et noir.
Plage de réglage : -10 (clair) à +10 (foncé) pour toute les couleurs <Jaune>, <Magenta>, <Cyan> et <Noir>
Cette section décrit comment réaliser la procédure de réglage lorsque l'optimiseur de qualité IQ-501 et l'unité relais RU-518 sont montés sur la machine.
Conseils
La machine effectue le réglage gamma automatique après toute modification de la densité maximale. A la fin du réglage gamma automatique, procédez à l'étalonnage avec le contrôleur d'image.
Lorsque l'optimiseur de qualité IQ-501 ou l'unité relais RU-518 est monté, nous vous recommandons d'effectuer d'abord Régl. auto densité maximale.
Assurez-vous d'effectuer le contrôle manuel de la densité couleur après avoir changé la densité maximale.
Suivez la procédure sur Affichage de l'écran [Menu réglage administrateur] pour afficher l'écran Menu Configuration administrateur.

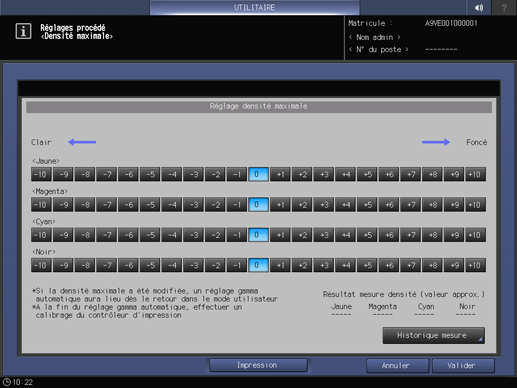

Appuyez sur Configuration système dans le menu Réglage administrateur et appuyez consécutivement sur Réglages expert, Réglages procédé et Réglage densité maximale.
Appuyez sur Impression.
Lorsque l'optimiseur de qualité IQ-501 et l'unité relais RU-518 ne sont pas montés, imprimez les mires sur le papier initialement spécifié et mesurez la densité à l'aide de votre spectrophotomètre. Répétez ensuite les réglages jusqu'à obtenir le résultat souhaité. Après réglage, passez à l'étape 7.
Sélectionnez le magasin utilisé pour le réglage, puis appuyez sur la touche Départ du panneau de contrôle.
Sortie d'une mire avec la trame 1 (point 190 recommandé).
Les mires sont mesurées à l'aide du capteur de densité de l'unité de relais RU-518 et sorties dans le bac de sortie.
Lorsque la sortie des mires est terminée, l'écran Réglage densité maximale réapparaît et le résultat de mesure est affiché sous Résultat mesure de densité (valeur approximative) en bas à droite de l'écran.
Explication supplémentairePour afficher l'historique des mesures (30 résultats max.), appuyez sur Historique mesure.
Appuyez sur Basculer affichage sur l'écran Historique mesure densité maximale pour modifier les éléments de la liste historique. (Affichage 1 : données de mesure et valeur mesurée pour chaque couleur, Affichage 2 : type de papier et valeur définie pour chaque couleur.)
Répétez les étapes 3 à 5 jusqu'à obtention du résultat souhaité.
Appuyez sur Valider pour finaliser le réglage.
Explication supplémentairePour annuler la modification, appuyez sur Annuler. Dans tous les cas, l'écran Menu Réglages procédé réapparaît.
AVIS
Si vous appuyez sur Annuler, le résultat de mesure de densité maximale n'est pas enregistré.
