Régl.capt.gamma impr.
La correction gamma imprimante est effectuée périodiquement et automatiquement sur la machine. La correction gamma automatique utilise un capteur gamma impression pour numériser le motif. Si les caractéristiques du capteur IDC sont modifiées, la correction gamma automatique risque d'être incorrecte. Le réglage du capteur gamma de l'imprimante permet de corriger le capteur à l'aide du scanner pour assurer une correction gamma correcte.
Cette section décrit comment effectuer des réglages lorsque cette machine n'est équipée ni de l'optimiseur de qualité IQ-501 ni de l'unité relais RU-518.
Conseils
Effectuez ce réglage après avoir procédé au Réglage automatique gamma.
Utilisez du papier ordinaire ou du papier blanc pour l'impression couleur de ce réglage. L'utilisation de papier couleur ne permet pas de procéder correctement au réglage car la couleur de la mire de test imprimée s'en trouve affectée.
Pour restaurer les données mesurées de la mémoire morte, appuyez sur Reset réglages pour effectuer la réinitialisation.
Suivez la procédure sur Affichage de l'écran [Menu réglage administrateur] pour afficher l'écran Menu Configuration administrateur.

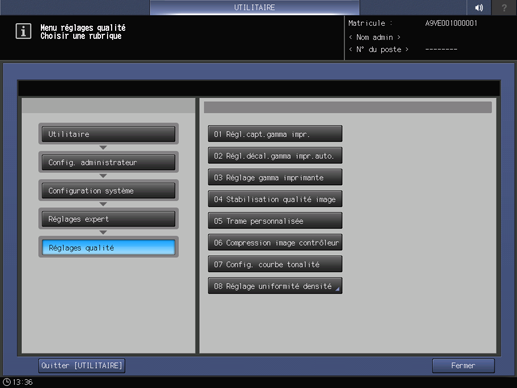

Appuyez sur Configuration système sur l'écran Menu fonctions administrateur et appuyez successivement sur Réglages expert, Réglages qualité et Régl.capt.gamma impr.

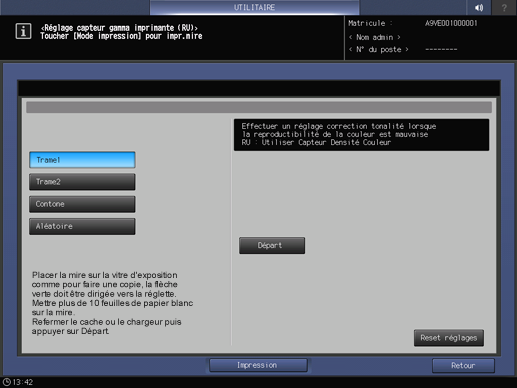

L'écran Régl.capt.gamma impr. s'affiche.
Sélectionnez la trame à régler.
Explication supplémentaireLes trames disponibles ici sont les mêmes que celles du réglage gamma imprimante.
Explication supplémentairePour effacer les données colorimétriques définies actuellement sur la machine et restaurer les données de la mémoire morte, appuyez sur Reset Adj. Data. Appuyez sur Oui dans le dialogue. Ou appuyez sur Non pour annuler la réinitialisation des données.
Appuyez sur Impression.
L'écran IMPRESSION s'affiche.
Sélectionnez le papier A4 long edge feed et appuyez sur la touche Départ du panneau de contrôle.
Une mire de test est imprimée et l'écran retourne automatiquement sur Régl.capt.gamma impr.
Placez la mire de test sur la vitre d'exposition.
Explication supplémentairePositionnez le repère fléché 2 de la mire de test 1 à gauche avec la face imprimée vers le bas.
Explication supplémentaireAlignez soigneusement la mire de test 1 sur le guide vertical 3 et sur le guide horizontal 4 de la vitre d'exposition.
Explication supplémentairePlacez environ 10 feuilles vierges de papier à copier au dessus de la mire de test 1.
Explication supplémentaireFermez le Chargeur auto.
Appuyez sur Départ à l'écran ou sur Départ sur le panneau de contrôle. La machine démarre le réglage automatiquement.
Explication supplémentaireEn cas de problème, un code d'erreur s'affiche qui indique la cause du problème. Consultez le tableau suivant pour corriger les erreurs.
Code erreur
Erreur
Solution
Erreur 1
Détection impossible des traits de repérage
Rétablissez la position correcte de la mire.
Erreur 2
Mire placée tête en bas
Rétablissez la position correcte de la mire.
Erreur 3
Détection impossible des motifs de la mire
Utilisez la mire correcte.
Erreur 4
Réglage non disponible
Contactez le technicien SAV.
Erreur 5
Hors plage standard
Procédez au réajustement.
Erreur 6
Erreur de données non volatiles
Vérifiez l'installation de la carte mémoire.
Erreur 7
Accès à une mémoire non désignée
Contactez le technicien SAV.
Erreur 8
Erreur de mémoire
Contactez le technicien SAV.
Erreur 9
Erreur de programme
Contactez le technicien SAV.
Erreur 10
Mire en biais
Utilisez la mire correcte.
Erreur 11
Echec de numérisation des informations d'en-tête de l'image
Contactez le technicien SAV.
Erreur 12
Erreur de données RVB
Vérifiez que la mire est correcte et contactez le technicien SAV pour élaborer une solution.
Erreur 13
Erreur de paramétrage
Contactez le technicien SAV.
Répétez les étapes 4 à 7 jusqu'à l’affichage du message Terminé.
Appuyez sur Retour pour revenir à l'écran Menu Réglages qualité.
Conseils
Si l'unité relais RU-518 ou l'optimiseur de qualité IQ-501 est monté, une mire de test différente de celle ci-dessus est imprimée.
Lorsqu'une mire de test est imprimée (de la même façon qu'aux étapes 1 à 5), l'unité relais RU-518 ou l'optimiseur de qualité IQ-501 mesure automatiquement la mire de test.
En fonction du résultat, le capteur IDC effectue des réglages automatiques de sorte que les réglages manuels (étapes 6 à 8) ne sont pas nécessaires.
