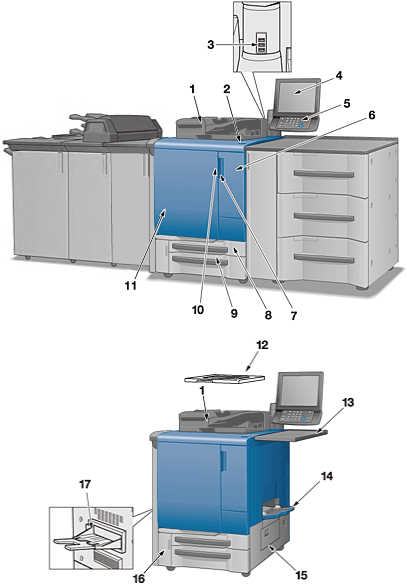

Machine externe (AccurioPress C2070 / AccurioPress C2060 / AccurioPrint C2060L)

1

Chargeur de document double numérisation DF-706 (chargeur ADF) (en option)

Introduction automatique de plusieurs originaux feuille par feuille pour numériser les données.
Même un original recto-verso peut être numérisé par une seule opération d'introduction sans retourner le papier.

2

Interrupteur secondaire

Permet d'allumer ou d'éteindre la machine.

3

Port de service (USB 2.0 Type A  3)

Permet la connexion de périphériques comme un support de stockage externe (clé USB à mémoire Flash), un clavier et une souris.

Ce port est réservé aux appareils à faible consommation de courant. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe.

4

Ecran tactile

Affiche les écrans tels que l'écran [MACHINE] pour y effectuer divers réglages et opérations machine. Propose en outre des procédures de dépannage ou opératoires.

5

Panneau de contrôle

Permet de sélectionner divers réglages et opérations sur la machine.

6

Porte de la réserve de toner

S'ouvre pour remettre du toner.

7

Poignée de la porte de la réserve de toner

A tirer vers la droite pour ouvrir la porte de la réserve de toner.

8

Magasin 1

Contient 500 feuilles (80 g/m² / 21 lb Bond) de papier imprimé.

9

Magasin 2

Contient 1000 feuilles (80 g/m² / 21 lb Bond) de papier imprimé.

10

Poignée de la porte avant de la machine

A tirer vers la gauche pour ouvrir la porte avant de la machine.

11

Porte avant

Ouverte pour permettre l'élimination de papier coincé ou pour allumer/éteindre l'interrupteur principal.

12

Couvre original OC-511 (couvre-original)

S'ouvre pour placer un original sur la vitre d'exposition. Sa fermeture maintient l'original en position.

13

Table de travail WT-511 (en option)

Espace de travail commode pour y poser les documents avant et après la copie.

14

Passe-copie multi-feuilles MB-506 (en option)

S'ouvre pour utiliser du papier différent de celui chargé dans les bacs machine. Chargement de 250 feuilles(80 g/m² / 21 lb Bond) max.

15

Porte droite

Ouverture à droite pour l'élimination de bourrage papier.

16

Porte pour remplacement de boîte de récupération toner

S'ouvre pour remplacer la réservoir de toner usagé.

17

Bac de sortie OT-511 (option)

Reçoit les jeux délivrés en mode Sans décalage ou en mode Décalage.

18

Cordon d'alimentation

Transmet l'énergie électrique à la machine.

19

Port de connexion de l'optimiseur Color Care intégré

Permet de connecter l'optimiseur Color Care intégré IQ-501 au moyen d'un câble.

20

Port de connexion du kit d'interface vidé

Permet de monter le kit d'interface vidéo VI-509 (en option).

* Le kit d'interface vidéo VI-509 (disponible en option) ) est nécessaire pour connecter le contrôleur d'image IC-313, le contrôleur d'image IC-417 ou le contrôleur d'image IC-314 à cette machine au moyen d'un câble.

21

Port de service (USB 3.0/2.0 Type A x 1)

Permet la connexion de périphériques comme un support de stockage externe (clé USB à mémoire Flash, USB-disque dur), un clavier et une souris.

Ce port est réservé aux appareils à faible consommation de courant. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe.

22

Port de service (USB 2.0 Type B 1)

Connectez cette machine à l'ordinateur au moyen d'un câble USB afin de l'utiliser en tant qu'imprimante locale.

23

Port réseau (10Base-T, 100Base-TX, 1000Base-T)

Reçoit un câble Ethernet pour utiliser la machine, ou se servir de la machine comme imprimante/scanner réseau.

24

Filtre anti-poussière

Equipe le ventilateur de refroidissement pour éviter la pénétration de la poussière.

25

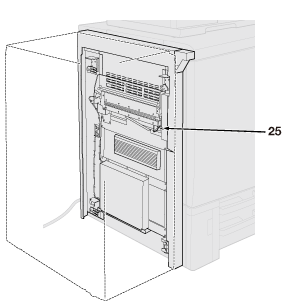

Levier de déverrouillage

Pression vers l'arrière pour ouvrir en bas et éliminer un bourrage papier.

Le Levier de déverrouillage est accessible par l'équipement en option de gauche.
