Approvisionnement de l'unité d'alimentation papier PF-602m en papier petit format
La largeur minimale entre les plaques-guide latérales de l'unité d'alimentation papier est de 139,7 mm / 5,5".
Ouvrez les réglettes pour petit format pour charger du papier de petit format.
Les petits formats disponibles diffèrent entre le magasin 3 (magasin supérieur) et le magasin 4 (magasin inférieur). Voir le tableau suivant pour de plus amples détails.
Petits formats | Sans les réglettes pour petits formats | Avec les réglettes pour petits formats | ||
|---|---|---|---|---|
Magasin 3 (magasin supérieur) | Magasin 4 (magasin inférieur) | Magasin 3 (magasin supérieur) | Magasin 4 (magasin inférieur) | |
A5 | N/A | Disponible | N/A | N/A |
A5 | N/A | N/A | Disponible | Disponible |
B6 | N/A | N/A | Disponible | Disponible |
Lorsque vous chargez un format papier supérieur à la largeur minimale entre les plaques-guide latérales, n'ouvrez pas les réglettes pour petits formats.
Ne pas oublier d'ouvrir les réglettes pour petits formats par paire si vous les utilisez. Ne les utiliser que par paire pour charger le papier.
Retirez le magasin.
Il n'est pas possible de tirer les magasins lorsque la machine n'est pas alimentée. Veillez à placer l'interrupteur secondaire sur Marche.
On ne peut tirer qu'un seul magasin à la fois.

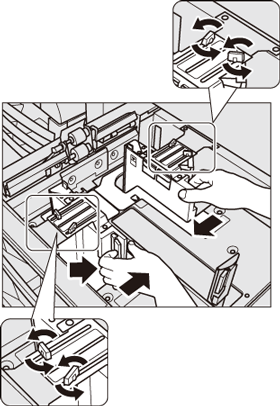

Rapprochez les plaques-guide latérales avant et arrière jusqu'à ce qu'elles n'avancent plus.
Tournez les quatre boutons de fixation de guidage des plaque-guide latérales dans le sens antihoraire pour les desserrer.
En poussant le levier de déverrouillage de la plaque-guide latérale avant, rapprochez la plaque-guide avant et arrière jusqu'à ce qu'elles n'avancent plus.
Ouvrez les réglettes pour petits formats prévues pour chacune des plaques-guide latérales avant et arrière.
Vous ne pouvez pas ouvrir les réglettes pour petits formats sans rapprocher les plaques-guide latérales avant et arrière jusqu’à ce qu'elles n'avancent plus.

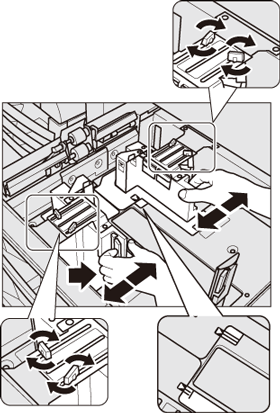

Réglez la position de la plaque-guide latérale.
En poussant le levier de déverrouillage de la plaque-guide latérale avant, déplacez les guides à la position qui convient selon les indications de format figurant sur la plaque inférieure.
Tournez les quatre boutons de fixation des guides latéraux dans le sens horaire pour les bloquer.
Chargez du papier, face à imprimer orientée vers le haut.
Alignez la rame de papier vers le côté rouleau d'entraînement du magasin.
En poussant le levier de déverrouillage de la plaque-guide arrière, alignez-la sur le bord du papier.
Ne pas dépasser le repère de limite figurant sur les réglettes pour petits formats.
Assurez-vous d'aligner soigneusement la plaque-guide arrière sur le papier. Si un espace subsiste entre la plaque-guide arrière et le papier, la machine ne peut pas détecter correctement le format papier et il peut s'ensuivre des problèmes machine ou des bourrages papier.
Repoussez le magasin jusqu'au verrouillage.
L'indicateur de niveau de papier du magasin change de "
" à "
" sur les écrans [MACHINE] et [COPIER].
