Image finale d'une thermoreliure
Accueil CopieImage finale d'une thermoreliure

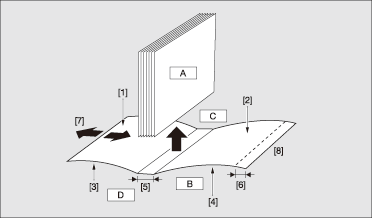

Image finale d'une thermoreliure

A : Corps de document

B : Couverture

C : Tête

D : Pied

[1] Verso de la face couverture

[2] Verso du dos couverture

[3] Recto de la face couverture

[4] Recto du dos couverture

[5] Largeur dos

[6] Massicot Couverture

[7] Réglage bord avant couverture

[8] Reliure à gauche (haut en bas pour reliure à droite)

Original : 1 face, nombre pair

Corps du livret : copie recto-verso

Couverture imprimée : non

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

Original : 1 face, nombre pair

Corps du livret : copie recto-verso

Couverture imprimée : Oui, 1 face

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

Original : 1 face, nombre pair

Corps du livret : copie recto-verso

Couverture imprimée : Oui, 2 faces

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

Original : 1 face, nombre impair

Corps du livret : copie recto-verso

Couverture imprimée : non

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

Original : 1 face, nombre impair

Corps du livret : copie recto-verso

Couverture imprimée : Oui, 1 face

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

Original : 1 face, nombre impair

Corps du livret : copie recto-verso

Couverture imprimée : Oui, 2 faces

Face couverture original

Corps de document original

Dos couverture original

Corps de document en sortie

Couverture imprimée

  • Les modes de copie recto et recto-verso sont disponibles pour les corps de livrets.

  • Sélectionnez des couvertures vierges ou imprimées et dans le dernier cas l'impression recto ou recto-verso. . Les couvertures peuvent aussi être massicotées pour correspondre à l'épaisseur du corps de livret.

  • Le sens de reliure peut être vers la droite ou vers la gauche.

  • Le réglage des heures d'activation du mode veille et d'économie d'énergie de la machine s'applique au thermorelieur PB-503.

  • Magasin papier

  • Pages de corps : magasins machine, unité d'alimentation papier PF-602m, unité d'alimentation papier PF-707, unité d'alimentation papier PF-707m, passe-copie multi-feuilles MB-506, unité grande capacité LU-202m, unité grande capacité LU-202XL

    Couvertures : magasins machine, unité d'alimentation papier PF-602m, unité d'alimentation papier PF-707, unité d'alimentation papier PF-707m, passe-copie multi-feuilles MB-506, unité grande capacité LU-202m, unité grande capacité LU-202XL (disponible pour l'impression couvertures), magasin couvertures du thermorelieur PB-503, magasin supérieur / magasin inférieur (non disponible pour l'impression couverture) de l'unité d'insertion(unité de pliage FD-503)

  • Pour en savoir plus sur les formats disponibles, voir Formats papier utilisables.

  • Format papier des couvertures

  • Chargez du papier de format personnalisé correspondant à la longueur du corps et à la largeur du corps x2 + épaisseur du corps (1 mm ou plus) + (5 mm ou plus de largeur de massicotage si le mode Massicotage est spécifié)

    A propos des tailles maximales acceptées dans chaque magasin, voir Formats papier utilisables.

    Bac d'alimentation couvertures du thermorelieur PB-503 : en largeur 139 mm à 307 mm, en longueur 279 mm à 472 mm / en largeur 5.46" à 12.06", en longueur 11.67" à 18.55"

    Magasin supérieur/magasin inférieur de l'unité d'insertion (unité de pliage FD-503) : en largeur 182 mm à 331 mm, en longueur 139 mm à 483 mm / en largeur 7.15" à 13.01", en longueur 5.46" à 18.98"

  • Grammage du papier

  • Pages de corps : 62 g/m2 à 105 g/m2 / 16 lb Bond à 28 lb Bond (grammage disponible de 62 g/m2 à 74 g/m2 / 16 lb Bond à 19 lb Bond, 75 g/m2 à 80 g/m2 / 20 lb Bond à 21 lb Bond, 81 g/m2 à 91 g/m2 / 22 lb Bond à 24 lb Bond, 92 g/m2 à 105 g/m2 / 25 lb Bond à 28 lb Bond)

    Couvertures : 81 g/m2 à 216 g/m2 / 22 lb Bond à 57 lb Bond (le grammage disponible peut être sélectionné parmi 81 g/m2 à 91 g/m2 / 22 lb Bond à 24 lb Bond, 92 g/m2 à 105 g/m2 / 25 lb Bond à 28 lb Bond, 106 g/m2 à 135 g/m2 / 29 lb Bond à 36 lb Bond, 136 g/m2 à 176 g/m2 / 37 lb Bond à 47 lb Bond, 177 g/m2 à 216 g/m2 / 48 lb Bond à 57 lb Bond) qui permet de limiter le grammage autorisé.

  • Type de papier

  • Corps : Fin, Normal, Couleur, Couché laser mat, Couché offset mat

    Couverture : Fin, Normal, Couché laser brillant, Couché laser mat, Couché offset brillant, Couché-offset mat

  • Nombre de feuilles à relier :

  • Fin, Normal : 10 feuilles mini. à 300 feuilles maxi., ou jusqu'à 30  mm d'épaisseur

    Couleur, Papier couché : 10 feuilles mini. à 150 feuilles maxi., ou jusqu'à 15  mm d'épaisseur

    Insertions pliées en Z : 4 feuilles max. en mode recto-verso ou 2 feuilles max. en mode recto avec du papier fin ou normal

Nombre maximum d'intercalaires et de feuilles de document pliés en Z :

Insertions pliées en Z

Page de corps de document

Total max.

1 feuille

200 feuilles

201 feuilles

2 feuilles

150 feuilles

152 feuilles

3 feuilles

100 feuilles

103 feuilles

4 feuilles

50 feuilles

54 feuilles

  • Les couvertures introduites dans les magasins machine, l'unité d'alimentation papier PF-602m, l'unité d'alimentation papier PF-707, l'unité d'alimentation papier PF-707m, le passe-copie multi-feuilles MB-506, l'unité grande capacité LU-202m ou l'unité grande capacité LU-202XL peuvent être imprimées au recto ou au recto-verso. Les couvertures introduites depuis le bac couvertures du thermorelieur PB-503 ou depuis le magasin supérieur ou le magasin inférieur de l'unité d'insertion de l'unité de pliage FD-503 ne peuvent pas être imprimées.

  • Massicot couverture

  • Si la fonction Massicot Couverture est spécifiée,la machine tranche la couverture sur une largeur automatiquement estimée selon la formule suivante (dans une plage comprise entre 30,0 mm et 40,0 mm et par pas de 0,1 mm.

    (Largeur de la couverture) – (Largeur du corps de document 2) – (Largeur du dos collé)

    Si l'estimation dépasse 10 mm, la machine massicote automatiquement la couverture, que cette fonction soit activée ou non.

  • Réglage fin du papier couverture

  • Réglage Position du bord avant de la couverture : Règle la position latérale de la couverture et du corps de document de -20,0 mm à +5,0 mm, par pas de 0,1 mm.

    Réglage Massicot Couverture : Règle la largeur de massicotage dans une plage ‑5,0 mm à +5,0 mm, par pas de 0,1 mm.

    Décalage image des couvertures : ajuste la position de l'image à copier sur le papier couverture dans une plage comprise entre -10,0 mm et +10,0 mm par incréments de 0,1 mm lorsque le papier couverture est en mode d'impression.

Pour les pages de corps 8.5 11 à relier avec des couvertures introduites dans les magasins machine, l'unité d'alimentation papier PF-602m, l'unité d'alimentation papier PF-707, l'unité d'alimentation papier PF-707m, le passe-copie multi-feuilles MB-506, l'unité grande capacité LU-202m ou l'unité grande capacité LU-202XL, l'épaisseur maximale doit être inférieure à 30 mm.

Massicotage couverture désactivé : 460 mm - (216 mm  2) = 28 mm

Massicotage couverture activé : 460 mm - (216 mm  2) - (3 mm de largeur de massicotage) = 25 mm

Si l'épaisseur des pages de corps 8,5 11 est supérieure à celle mentionnée ci-dessus, utilisez le bac couvertures du thermorelieur PB-503 ou bien le magasin supérieur ou le magasin inférieur de l'unité d'insertion de l'unité de pliage FD-503 pour joindre une couverture.
