Régler une courbe de profil

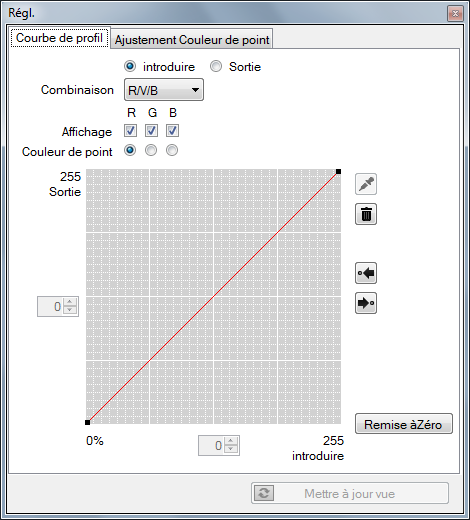

Sous l'onglet [Courbe de profil] sur l'écran [Régl.], sélectionnez [introduire] ou [Sortie].

• Pour ajuster la courbe d'entrée, sélectionnez [introduire].

• Pour ajuster la courbe de sortie, sélectionnez [Sortie].

Sélectionnez la combinaison des couleurs dans [Combinaison].

L'apparition de la coche [Affichage] pour chaque couleur et de la case d'option [Couleur de point] pour chaque couleur, dépend de la sélection dans [Combinaison].

• Lorsque vous sélectionnez [introduire], sélectionnez [R/V/B] ou [RVB].

• Lorsque vous sélectionnez [Sortie], sélectionnez [C/M/J/N], [CMJ/N] ou [CMJN].

• Lorsque vous sélectionnez [R/V/B] ou [C/M/J/N], vous pouvez régler les courbes de profil de chaque couleur.

• Lorsque vous sélectionnez [RVB] ou [CMJN], vous pouvez régler les courbes de profils consolidées de RVB ou CMJN.

• En sélectionnant [CMJ/N], vous pouvez régler la courbe de profil consolidée CMJ et la courbe de profil N.

Pour afficher la courbe de profil d'une couleur, cochez la commande [Affichage] de cette couleur.

• Pour masquer la courbe de profil d'une couleur, décochez la commande [Affichage] de cette couleur.

Pour régler la courbe de profil d'une couleur, sélectionnez la commande [Couleur de point] de cette couleur.

• Si la commande [Affichage] d'une couleur n'est pas cochée quand vous sélectionnez [Couleur de point] de la même couleur, la commande [Affichage] est cochée automatiquement.

Pour exécuter le réglage d'une courbe de profil, vous pouvez glisser et déposer le point de début/de fin (aux deux extrémités de la courbe de profil) ainsi que les points de réglage (ajoutés en cliquant sur la courbe de profil).

• Le point de réglage sélectionné apparaît sous forme de petit carré rouge.

• En cliquant sur  ou sur , vous pouvez passer au point de réglage précédent ou suivant.

• Vous pouvez déplacer le point sélectionné en entrant les valeurs des coordonnées dans les zones de saisie au centre des axes vertical/horizontal.

• Pour supprimer le point ajouté, glissez-le sur le point adjacent ou déposez-le en dehors de la zone de la courbe de profil.

• Pour réinitialiser le réglage, cliquez sur [Remise àZéro].
