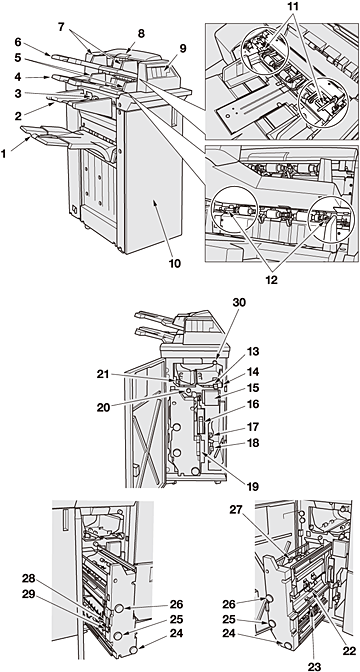

Vue externe de l'Unité de pliage FD‑503
N° | Nom | Description |
---|---|---|
1 | Bac principal | Réceptionne les jeux de feuilles pliées ou perforées. |
2 | Bac Plieuse | Contient les jeux en sortie en mode Pliage roulé, En accordéon, Pliage économique ou Pliage portefeuille. |
3 | Butée de coordination | Retient les jeux réalisés en Pliage économique ou en Pliage portefeuille pour les empêcher de tomber. |
4 | Magasin inférieur (module d'insertion) | Contient les couvertures. |
5 | Plaques-guide du magasin inférieur | Maintiennent les couvertures en place. |
6 | Magasin supérieur (module d'insertion) | Contient les couvertures. |
7 | Plaques-guide du magasin supérieur | Maintiennent les couvertures en place. |
8 | Poignée du couvercle supérieur | S'ouvre pour l'élimination de bourrage papier ou pour le réglage du levier pour prévenir l'alimentation multiple dans l'unité d'insertion. |
9 | Panneau de commande de l'unité de pliage | Utilisation manuelle de l'unité de pliage FD-503, de l'unité de finition FS-532 et de la piqueuse à cheval SD-506. Doté du bouton de détection multi-feuilles, du bouton de sélection d'agrafage, du bouton de sélection de perforation, du bouton de sélection de pliage et du bouton Marche/Arrêt. |
10 | Porte avant de l'unité de pliage | S'ouvre pour l'élimination de bourrage papier ou déchets de perforation. |
11 | Leviers de blocage du rouleau d'alimentation extérieur du magasin supérieur (2 pièces) | Poussés à l'intérieur pour verrouiller les deux rouleaux d'alimentation situés à l'extérieur du magasin supérieur. |
12 | Leviers de blocage du rouleau d'alimentation extérieur du magasin inférieur (2 pièces) | Poussés à l'intérieur pour verrouiller les deux rouleaux d'alimentation situés à l'extérieur du magasin inférieur. |
Vue interne de l'Unité de pliage FD‑503
N° | Nom | Description |
---|---|---|
13 | Levier [FD1] | Relevé pour l'élimination de bourrage papier. |
14 | Levier [FD2] | Après le levier [FD1], ouverture vers la gauche pour l'élimination de bourrage papier. |
15 | Afficheur de position du bourrage | Position des bourrages papier indiqués par des voyants à LED. |
16 | Corbeille Perforation | A tirer pour enlever les chutes de perforation. |
17 | Levier [FD6] | Ouverture à droite pour l'élimination de bourrage papier. |
18 | Levier [FD7] | Ouverture à droite pour l'élimination de bourrage papier. |
19 | Poignée [FD11] | Permet de retirer l'unité pour l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
20 | Bouton [FD3] | Tourné à gauche pour faciliter l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
21 | Levier [FD4] | Relevé pour l'élimination de bourrage papier. |
22 | Levier [FD13] | Relevé pour permettre l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
23 | Levier [FD14] | Relevé pour permettre l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
24 | Bouton [FD8] | Tourné pour faciliter l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
25 | Bouton [FD9] | Tourné pour faciliter l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
26 | Bouton [FD10] | Tourné pour faciliter l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
27 | Levier [FD12] | Relevé pour permettre l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
28 | Levier [FD15] | Après le levier [FD16], ouverture vers la gauche pour l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
29 | Levier [FD16] | Ouverture vers la gauche pour permettre l'élimination de bourrage papier à l'intérieur de l'unité de pliage. |
30 | Bouton [FD5] | Tourné à gauche pour faciliter l'élimination de couvertures coincées. |
