N° | Nom | Description |
---|---|---|

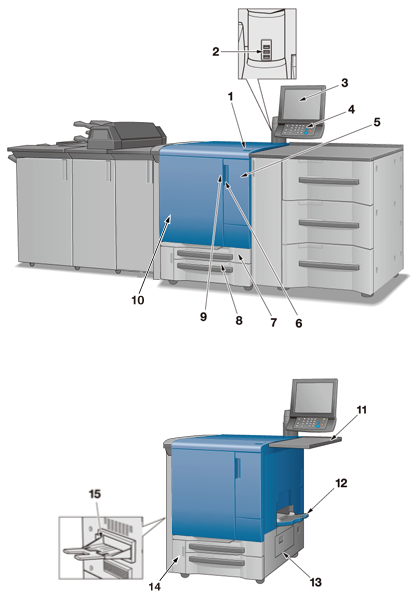

1 | Interrupteur secondaire | Permet d'allumer ou d'éteindre la machine. |
2 | Port de service (USB 2.0 Type A 3) | Permet la connexion de périphériques comme un support de stockage externe (clé USB à mémoire Flash), un clavier et une souris. Ce port est réservé aux appareils à faible consommation de courant. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe. |
3 | Ecran tactile | Affiche les écrans tels que l'écran [MACHINE] pour y effectuer divers réglages et opérations machine. Propose en outre des procédures de dépannage ou opératoires. |
4 | Panneau de contrôle | Permet de sélectionner divers réglages et opérations sur la machine. |
5 | Porte de la réserve de toner | S'ouvre pour remettre du toner. |
6 | Poignée de la porte de la réserve de toner | A tirer vers la droite pour ouvrir la porte de la réserve de toner. |
7 | Magasin 1 | Contient 500 feuilles (80 g/m2 / 21 lb Bond) de papier imprimé. |
8 | Magasin 2 | Contient 1000 feuilles (80 g/m2 / 21 lb Bond) de papier imprimé. |
9 | Poignée de la porte avant de la machine | A tirer vers la gauche pour ouvrir la porte avant de la machine. |
10 | Porte avant | Ouverte pour permettre l'élimination de papier coincé ou pour allumer/éteindre l'interrupteur principal. |
11 | Table de travail WT-511 (en option) | Espace de travail commode pour y poser les documents avant et après la copie. |
12 | Passe-copie multi-feuilles MB-506 (en option) | S'ouvre pour utiliser du papier différent de celui chargé dans les bacs machine. Chargement de 250 feuilles(80 g/m2 / 21 lb Bond) max. |
13 | Porte droite | Ouverture à droite pour l'élimination de bourrage papier. |
14 | Porte pour remplacement de boîte de récupération toner | S'ouvre pour remplacer la réservoir de toner usagé. |
15 | Bac de sortie OT-511 (option) | Reçoit les jeux délivrés en mode Sans décalage ou en mode Décalage. |

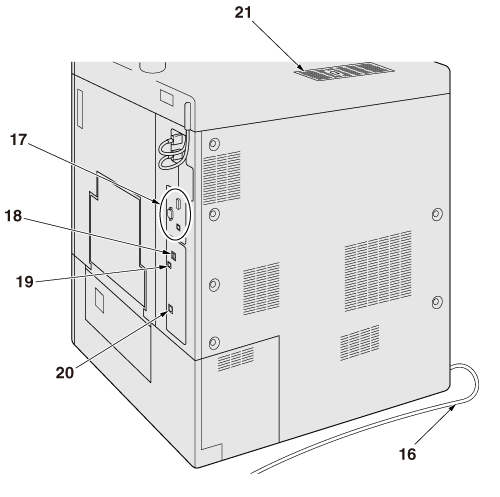

16 | Cordon d'alimentation | Transmet l'énergie électrique à la machine. |
17 | Port de connexion du contrôleur d'image | Permet de connecter le contrôleur d'image au moyen d'un câble. |
18 | Port de service (USB 3.0/2.0 Type A x 1) | Permet la connexion de périphériques comme un support de stockage externe (clé USB à mémoire Flash, USB-disque dur), un clavier et une souris. Ce port est réservé aux appareils à faible consommation de courant. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe. |
19 | Port de service (USB 2.0 Type B 1) | Connectez cette machine à l'ordinateur au moyen d'un câble USB afin de l'utiliser en tant qu'imprimante locale. |
20 | Port réseau (10Base-T, 100Base-TX, 1000Base-T) | Reçoit un câble Ethernet pour utiliser la machine, ou se servir de la machine comme imprimante/scanner réseau. |
21 | Filtre anti-poussière | Equipe le ventilateur de refroidissement pour éviter la pénétration de la poussière. |

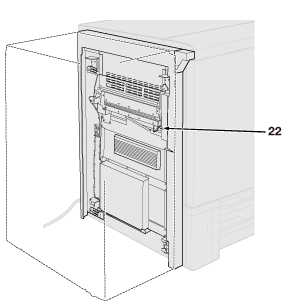

22 | Levier de déverrouillage | Pression vers l'arrière pour ouvrir en bas et éliminer un bourrage papier. Le Levier de déverrouillage est accessible par l'équipement en option de gauche. |
