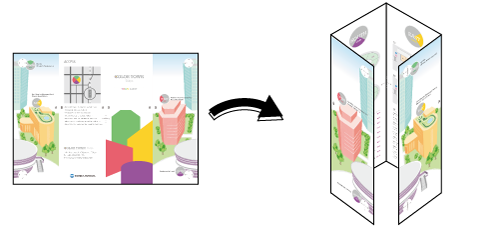

Pliage : Encart à volet
installez l'unité de pliage FD-503 et effectuez la finition du document PDF avec la fonction Encart à volet.
Cette section présente comment procéder à la finition d'un document imprimé en opérant sur un échantillon de données (exemple C).
•Exemple présenté dans cette section
Installez l'unité de pliage FD-503 sur la machine. (Voir Utilisation de l'unité de pliage FD-503.)
• Environnement prévu
Système d'exploitation | Windows 7 |
Application | Adobe Acrobat X Pro |
Pilote d'imprimante | Pilote Plug-in PS |
Contrôleur d'image | Contrôleur d'image IC-602 |
Unité de finition installée | Unité de pliage FD‑503 |
* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système et de la version/révision de l'application.
• Exemples
Exemple C : exemple_C.pdf
Inclus dans le dossier "/contenus/exemple/" du CD-ROM d'accompagnement.
• Workflow
ETAPE 1 : réglage du pilote d'imprimante
ETAPE 2 : vérification de la finition
Vérifiez la finition du document imprimé, puis procédez aux réglages en vous référant au lien si nécessaire.
• Combinaison recommandée
Tampon : vous pouvez insérer la date et l'heure, le numéro de page et de copie sur chaque page au moment de l'impression. (Onglet [Tampon] du pilote d'imprimante. Voir Tampon.)
Tri/Groupe : pour imprimer plusieurs jeux, vous avez le choix entre l'impression par jeu pour par page. (Onglet [Sortir] du pilote d'imprimante. Voir Sortir.)
Impression recto ou recto-verso par page : vous pouvez définir l'impression recto ou recto-verso pour chaque page. (Onglet [Par page] du pilote d'imprimante. Voir Par page.)
• Précautions
Avant l'impression, assurez-vous d'effectuer les points suivants de réglage.
Chargez le papier et configurez les réglages papier (voir Réglage papier : réglage papier du magasin, Réglage papier : exécution des réglages papier ou Profil papier : réglage et enregistrement du papier sur l'écran Modif. paramètres.）
Pour assurer la stabilité des couleurs reproduites, procédez en plus de l'étalonnage régulier, aux autres réglages nécessaires de qualité image avant impression, par exemple en cas de changement de trame ou de papier ou si la teinte est un facteur important. Pour en savoir plus, voir Réglage de la qualité image avant impression.
Si vous n'arrivez pas à définir cette fonction, vérifiez que le périphérique en option est installé correctement.
L'orientation du papier dans le magasin doit correspondre à l'orientation de l'original.
A propos des grammages papier définissables dans la fonction encart à volet, voir Grammages papier utilisables.
Réglage du pilote d'imprimante
Réglez les éléments suivants dans le pilote d'imprimante.
Elément de menu
•Recto-verso
•Format original
•Orientation original
•Format papier
•Encart à volet
•Direction de pliage
•Magasin
•Comptage copies
Lors de la configuration du pilote d'imprimante, assurez-vous d'avoir supprimé les réglages précédents des différents éléments des onglets [Mise en Page], [Finition], [Couvertures], etc.
Ouvrez les données de l'original avec l'application et cliquez sur [Imprimer] dans le menu [Fichier].
Utilisation de l'exemple C (exemple_C.pdf).

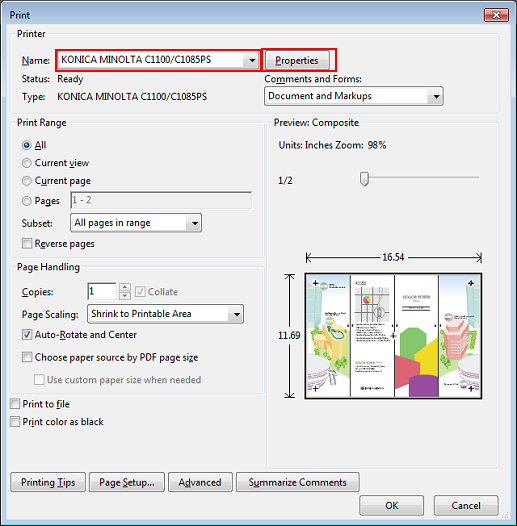

Sélectionnez l'imprimante à utiliser pour l'impression et cliquez sur [Propriétés].

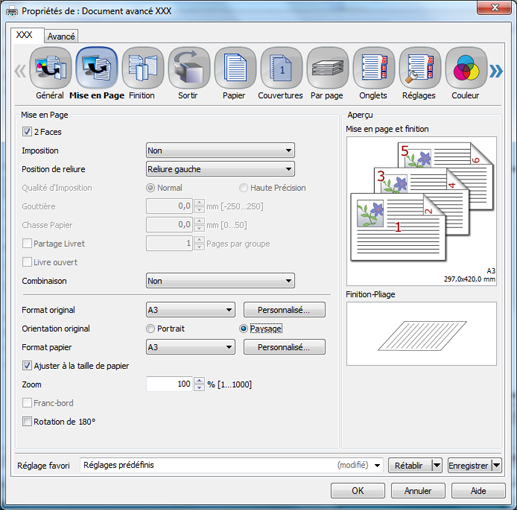

Cliquez sur l'onglet [Mise en Page] et définissez les éléments suivants.
Elément
Réglage
[2 Faces]
Sélection
[Format original]
[A3]
[Orientation original]
[Paysage]
[Format papier]
[A3]

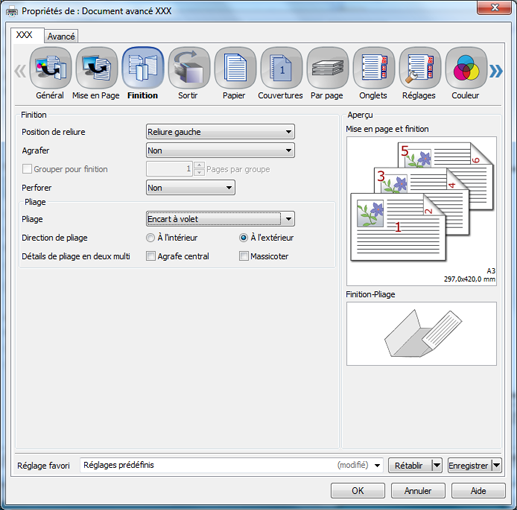

Cliquez sur l'onglet [Finition] et définissez [Pliage] et [Direction de pliage].
Elément
Réglage
[Pliage]
[Encart à volet]
[Direction de pliage]
Cochez [A l'extérieur]

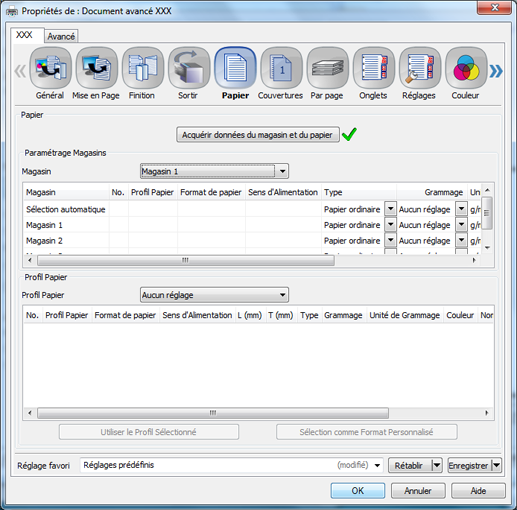

Cliquez sur l'onglet [Papier], puis sur [Acquérir données du magasin et du papier].
Lorsque l'acquisition est terminée, une coche verte s'affiche.
Si l'acquisition des données magasin et papier échoue, une croix rouge s'affiche. Vérifiez si le magasin papier de l'option est bien installé.
Sélectionnez un magasin dans [Magasin], puis cliquez sur [OK].
Exemple : l'explication donnée ici présuppose la sélection du papier (A3 : Bord court) dans le [Magasin 1].

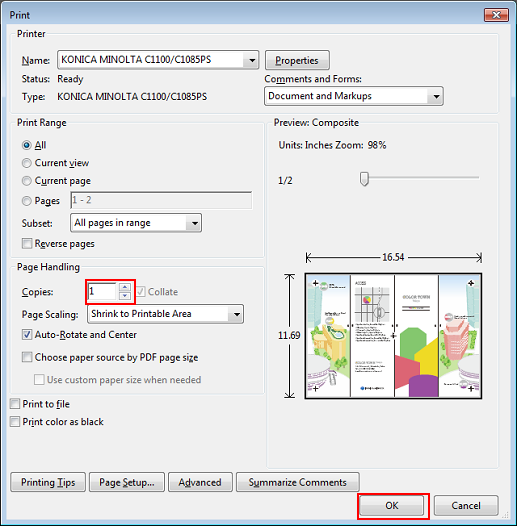

Sur l'écran [Imprimer], entrez les [Copies] et cliquez sur [OK].
L'impression démarre. Lorsque l'impression est terminée, accédez à "Vérification de la finition" et vérifiez la finition du document imprimé.
Vérification de la finition
Vérifiez la finition du document imprimé. Vérifiez les éléments suivants en procédant aux réglages nécessaires.
Elément à vérifier | Point de vérification | Méthode de réglage |
|---|---|---|
Format finition / Type papier |
| - |
Alignement du recto et du verso (utiliser la charte de test)
| Les positions d'impression du recto et du verso sont-elles identiques ? -> Décalage avant, arrière, gauche ou droit : réglage du calage recto-verso | |
Les positions d'impression du recto et du verso sont-elles identiques ? -> L'échelle a été modifiée : réglage de l'agrandissement vertical et horizontal | Calage recto-verso : réglage de l'agrandissement horizontal/vertical | |
Vérifier la position Encart à volet  | La position de pliage encart à volet est-elle correcte ? |
