En cas d'affichage du message [BOURRAGE de papier]
Lorsqu'un bourrage papier se produit au cours d'une tâche de copie, la machine affiche le message [Bourrage papier] ainsi que la/les zone(s) du bourrage à l'écran.
Le voyant Départ devient orange sur le panneau de contrôle et la machine ne peut pas continuer à fonctionner jusqu'à ce que toutes les zones de bourrage soient dégagées.

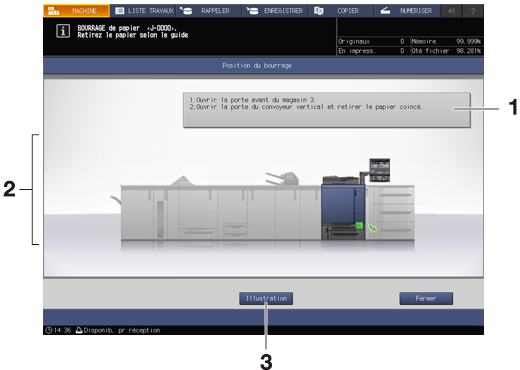

Ecran [Position du bourrage]
N° | Nom | Description |
|---|---|---|
1 | Zone des messages | Des instructions détaillées concernant l'enlèvement du papier s'affiche. |
2 | Numéro du bourrage | Indique la position du bourrage papier. |
3 | [Illustration] | Appuyez sur cette touche pour afficher un écran qui explique la méthode à privilégier pour résoudre un problème et l'accompagne d'illustrations. |
Écran [Illustration]
N° | Nom | Description |
|---|---|---|
1 | Zone des messages | Explique avec du texte le procédé de retrait du papier coincé, conformément aux illustrations jointes. |
2 | Illustration | Affiche dans l'ordre à privilégier le procédé et des illustrations pour enlever du papier coincé. |
3 | [Suivant]/[Précédent] | Affiché en cas d'illustrations multiples. Appuyez sur la touche pour afficher l'écran suivant ou l'écran précédent. |
4 | [Position du bourrage] | Pour revenir à l'écran [Position du bourrage], appuyez sur cette touche. |
Tous les emplacements affectés par un bourrage seront signalés par des numéros clignotants et des flèches sur cet écran.
Le numéro clignotant et la flèche indiquent la position de bourrage la plus prioritaire.
L'opération permettant d'enlever du papier coincé s'affiche dans la zone des messages.
Une pression sur Illustration affiche l'écran qui explique comment éliminer un bourrage papier.
Prenez les précautions suivantes pour éliminer un bourrage papier :
Ne mettez pas l'interrupteur principal ou l'interrupteur secondaire sur Arrêt lorsque vous enlevez du papier coincé. Sinon, il ne sera pas possible de tirer les magasins ou l'unité de transport et de fixation.
Si du papier reste coincé dans l'alimentation ou la sortie papier de la machine, le levier [M1] ne peut pas être rabaissé à droite pour retirer l'unité de fixation de l'unité de transfert. Ne jamais forcer le levier [M1] pour le rabaisser.
Quand vous retirez la feuille bloquée, vérifiez qu'il ne reste pas de papier déchiré à l'intérieur de la machine.

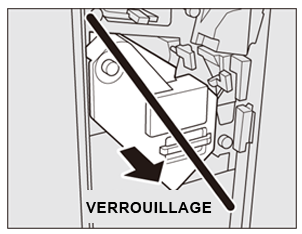

Si l'empileur de l'Unité de fixation FS-532 est verrouillé, vous ne pourrez pas le retirer pour éliminer des bourrages papier.

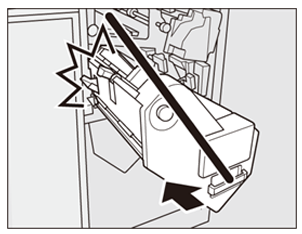

Pareillement, si vous essayez de remettre l'empileur que vous avez retiré à sa position d'origine, vous n'y parviendrez pas s'il est verrouillé.
Dans les deux cas, tournez le bouton [FS8] de l'empileur. L'empileur est alors débloqué et peut être manipulé.
Pour en savoir plus, voir chacune des pages suivantes.
Un code bourrage peut être affiché dans la zone de message de l'écran [Position du bourrage]. Pour en savoir plus, contactez votre technicien SAV.
