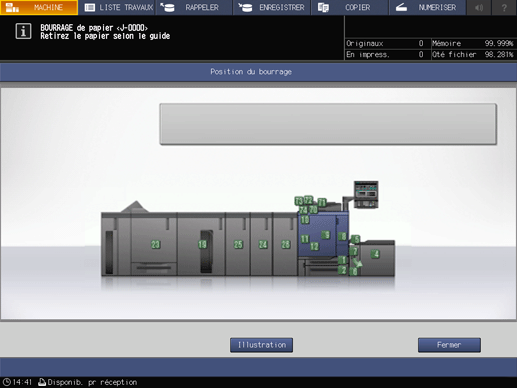

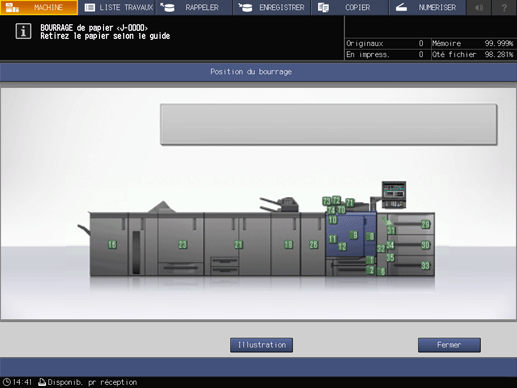

Numéro et position du bourrage
(exemple d'affichage)
N° | Emplacement |
|---|---|
1 | Magasin 1 (Bac principal) |
2 | Magasin 2 (Bac principal) |
4 | Magasin 3 (unité grande capacité LU-202m/unité grande capacité LU-202XL) |
5 | Section d'alimentation du passe-copie multi-feuilles MB-506 |
6 | Section de transport vertical sur le côté droit de la machine |
7 | Unité de réception papier (unité grande capacité LU-202m/unité grande capacité LU-202XL) |
8 | Section de transport horizontal de la machine |
9 | Unité de transfert et de fixation de l'imprimante |
10 | Section de sortie de la machine |
11 | Section d'inversion et de sortie de la machine |
12 | Section d'inversion et de transport de la machine/Chargeur auto |
16 | Entrée, section de perforation, section d'empilage des unités de finition FS-531/FS-532/FS-612 |
17 | Unité de finition FS‑531/Unité de finition FS‑612, Unité d'insertion PI‑502, ou section du bac auxiliaire |
18 | Section de pliage, section de pliage en 3 de l'unité de finition FS-531/unité de finition FS-612/Unité de pliage FD-503 |
19 | Empileur grande capacité LS-506 |
20 | Empileur grande capacité LS-506 (N°2) |
21 | Piqueuse à cheval SD-506/Piqueuse à cheval SD-513 |
23 | Thermorelieur PB‑503 |
24 | Perforeuse multiple GP-501 |
25 | Unité relais RU-510 |
26 | Unité relais RU‑509 |
27 | Relieur automatique à anneaux GP-502 |
29 | Unité d'alimentation papier PF-602m, unité d'alimentation papier PF-707 ou unité d'alimentation papier PF-707m |
30 | Unité d'alimentation papier PF-602m, unité d'alimentation papier PF-707 ou unité d'alimentation papier PF-707m |
31 | Unité d'alimentation papier PF-602m, unité d'alimentation papier PF-707 ou unité d'alimentation papier PF-707m |
32 | Unité d'alimentation papier PF-602m, unité d'alimentation papier PF-707 ou unité d'alimentation papier PF-707m |
33 | Magasin inférieur de l'unité d'alimentation papier PF-707 ou PF-707m |
34 | Partie supérieure droite de l'unité de transport horizontal de l'unité d'alimentation papier PF-707 ou PF-707m |
35 | Partie inférieure droite de l'unité de transport horizontal de l'unité d'alimentation papier PF-707 ou PF-707m |
70 | Chargeur de document double numérisation DF-706 Unité recto-verso |
71 | Chargeur de document double numérisation DF-706 Unité de sortie |
72 | Chargeur de document double numérisation DF-706 Unité d'alimentation |
73 | Chargeur de document double numérisation DF-706 Unité de transport |
74 | Chargeur de document double numérisation DF-706 Unité de numérisation |
79 | Optimiseur Color Care intégré IQ-501 |
