Exécution de l'étalonnage G7
En exécutant l'étalonnage G7, vous pouvez appliquer la correction au contrôleur pour une précision de reproduction des couleurs plus fidèle.
Sur l'écran [Calibration Manager] cliquez sur [Procéder à l’étalonnage G7] sous [3.Etalonnage G7].

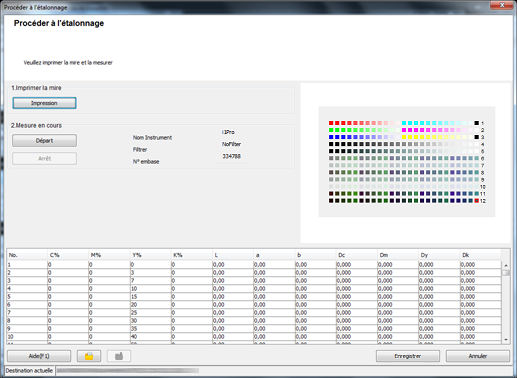

L'écran [Procéder à l’étalonnage G7] s'affiche.
Cliquez sur [Impression].
Imprimez la mire de couleur mesurée avec l'instrument.
La mire de test est imprimée.
Cliquez sur [Départ].
Mesurez la mire avec l'instrument. Une fois la mesure de la charte terminée, cliquez sur [Enregistrer].
Exemple : la mesure est effectuée avec i1Pro.
L'enregistrement des données d'étalonnage acquises dans le contrôleur d'image permet d'appliquer ces données à l'impression.

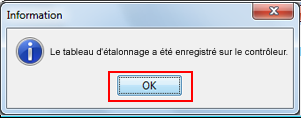

Cliquez sur [OK] sur l'écran [Information].
Le tableau d'étalonnage est enregistré dans le contrôleur d'image.
Sur l'écran [Calibration Manager], cliquez sur [Mesure de la précision] sous [3.Etalonnage G7].

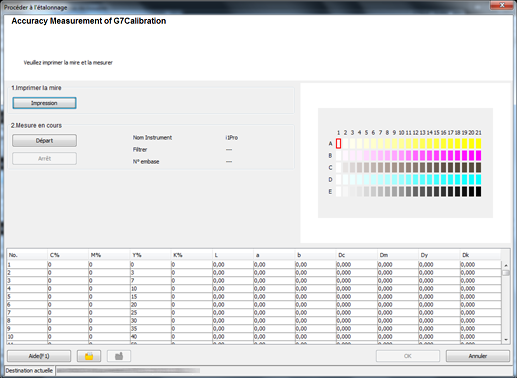

L'écran [Mesure de la précision de l'étalonnage G7] s'affiche.
Cliquez sur [Impression].
Imprimez la mire de couleur mesurée avec l'instrument.
La mire de test est imprimée.
Cliquez sur [Départ].
Mesurez la mire avec l'instrument. Une fois la mesure de la charte terminée, cliquez sur [OK].
Si le contrôle d'exactitude donne pour résultat des valeurs non standard pour ΔCh et ΔE*, le dialogue s'affiche. Vous pouvez choisir de recalculer et d'enregistrer le tableau d'étalonnage de façon à l'adapter à la plage cible ou bien de l’enregistrer en l'état dans le dialogue. Si vous optez pour le recalcul, vous pouvez imprimer le rapport concernant les données de correction actuelles avant exécution.
Lorsque vous procédez au recalcul, il est recommandé de revenir à l'étape 6 pour mesurer l'exactitude après exécution.

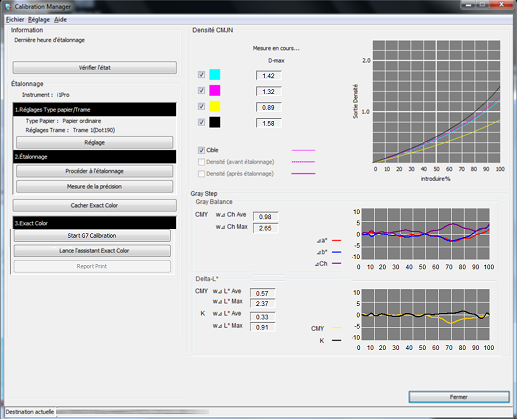

Vérifiez les résultats de mesure (densité CMJN et niveau de gris) sur l'écran [Calibration Manager].
Lorsque la mesure de précision de l'étalonnage est terminée, les résultats de mesure de la densité CMJN et du niveau de gris (équilibre des gris) sont affichés.
[Densité CMJN]
Vérifiez si [D-max] (densité maximale) sous [Mesure en cours] est dans sa plage appropriée. Vérifiez si les valeurs [Cible] et [Densité (après étalonnage)] sont proches sur le graphique.[Gray Step]
Sur la base des valeurs [Gray Balance], [Delta-L*], [Δa*], [Δb*], et [ΔCh], vérifiez la reproductibilité des gris.
Une pression sur [Imprimer rapport] déclenche l'impression des résultats de mesure de l'étalonnage G7.
