Réglage plaque pliage double : réglage de l'insertion plaque de pliage double
Réglez l'insertion de la plaque de pliage double pour le pliage en 3 sur la Piqueuse à cheval SD‑510 installée sur l'Unité de finition FS‑532. Plus profondément en cas de grand décalage du jeu plié en double.
Objets de réglage : 8,5
11
, A4
, 16K
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].
Appuyez successivement sur [Réglages finition], [Agrafeuse], [Rég. agrafeuse (pliage)], [Réglage pliage en 3] et [Réglage plaque pliage double].
Sélectionnez le format à régler.
Appuyez sur [Impression].
Chargez le format de papier sélectionné à l'étape 3, puis sélectionnez la touche de ce magasin.
La [Réglage sortie], [Multi pli en 3] est sélectionnée automatiquement.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Vérifiez le désalignement (a) du second pli du papier imprimé.

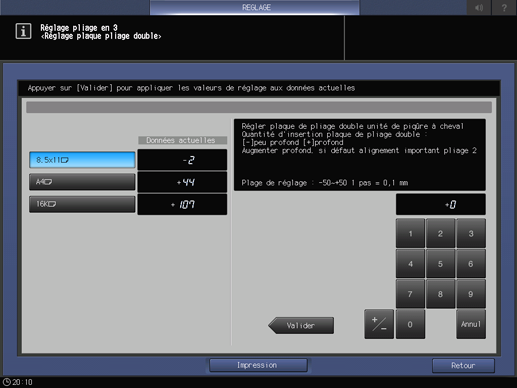

Appuyez sur [Retour réglage] pour revenir à l'écran [Réglage plaque pliage double].
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Plage de réglage : -50 ([superficiel]) à +50 ([profond]) (1 pas = 0,1 mm)
Procédez à une insertion plus profonde si l'erreur d'alignement est importante.
Augmentez l'insertion en cas de décalage du second pli entre le papier couverture et les feuilles du corps.
Réduisez l'insertion en cas de pli caissonné sur papier fin.
Appuyez sur [Valider] pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].

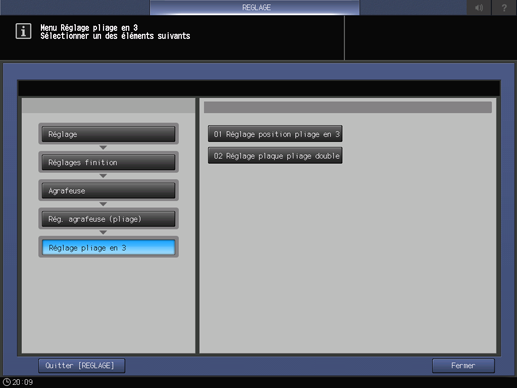

L'écran [Menu Réglage pliage en 3] réapparaît.
Appuyez sur [Fermer].
L'écran [Menu Réglage agrafeuse (pliage)] réapparaît.
