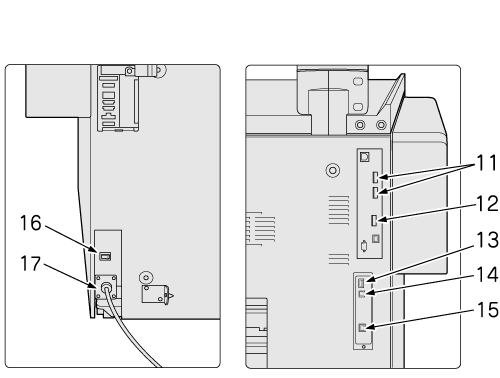

Éléments externes à la machine (AccurioPress 6136P)
N° | Nom | Description |
|---|---|---|
1 | Interrupteur secondaire | Permet d'allumer ou d'éteindre la machine. |
2 | Écran tactile | Affiche les écrans tels que l'écran MACHINE pour y effectuer divers réglages et opérations machine. Propose en outre des procédures de dépannage ou opératoires. |
3 | Panneau de contrôle | Permet de sélectionner divers réglages et opérations sur la machine. |
4 | Porte droite | Ouverture à droite pour l'élimination de bourrage papier. Si l'unité de départ papier PF-709 ou l'unité de départ papier PF-710 est montée sur la machine, ouvrir la porte gauche de son magasin, puis éliminer le bourrage papier. |
5 | Magasin 1 | Contient 1500 feuilles (80 g/m2 / 21 lb Bond). |
6 | Magasin 2 | Contient 1500 feuilles (80 g/m2 / 21 lb Bond). |
7 | Porte avant | S'ouvre pour l'élimination de bourrage papier. |
8 | Porte de la réserve de toner | S'ouvre pour le remplacement d'un flacon de toner ou d'un réservoir de toner usagé. |
9 | Porte gauche | Ouverte en même temps que la porte avant pour éliminer le papier coincé ou pour allumer/éteindre l'interrupteur principal. |
10 | Port de service (USB 2.0 Type A 3) | Permet la connexion de périphériques comme un support de stockage externe (clé USB à mémoire Flash, USB-disque dur), un clavier et une souris. Ce port est réservé aux appareils à faible consommation de courant. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe. |
11 | Port de connexion de l'optimiseur Color Care intégré | Sert à connecter le câble de l'optimiseur Color Care intégré IQ-501 (uniquement si le kit d'interface vidéo VI-512 est installé). |
12 | Port de connexion du kit d'interface vidéo | Sert à connecter le câble du contrôleur OEM (uniquement si le kit d'interface vidéo VI-509 est installé). |
13 | Port de service (USB 3.0 Type Ax1) | Permet de connecter l'unité d'authentification AU-201S. |
14 | Port de service (USB 2.0 type B 1) | Connectez cette machine à l'ordinateur au moyen d'un câble USB afin de l'utiliser en tant qu'imprimante locale. |
15 | Port réseau | Reçoit un câble Ethernet pour utiliser la machine, ou se servir de la machine comme imprimante/scanner réseau. |
16 | Interrupteur du chauffage déshumidificateur | Active/désactive le chauffage déshumidificateur de la machine. |
17 | Cordon d'alimentation | Transmet l'énergie électrique à la machine. |
