À propos de cette machine|Unité d'insertion grande capacité PI-PFU (Unité de départ papier PF-710 + Réglage d'alimentation papier FA-503)

Unité d'insertion grande capacité PI-PFU (Unité de départ papier PF-710 + Réglage d'alimentation papier FA-503)

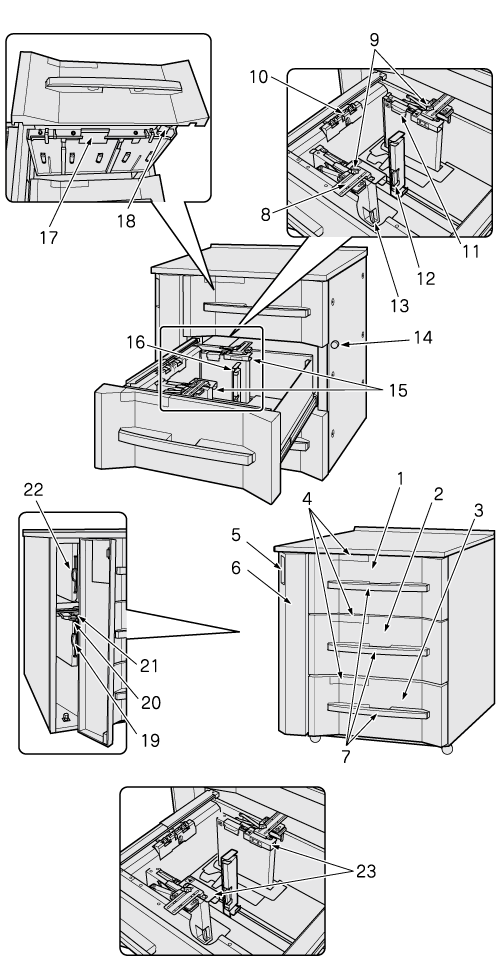

Nom

Description

1

Magasin supérieur (PI-PFU1)

Contient 1300 feuilles (80 g/m2 / 21 lb Bond).

2

Magasin intermédiaire (PI-PFU2)

Contient 1850 feuilles (80 g/m2 / 21 lb Bond).

3

Magasin inférieur (PI-PFU3)

Contient 1850 feuilles (80 g/m2 / 21 lb Bond).

4

Fenêtre de confirmation de bulle d'air

S'ouvre pour confirmer l'alimentation papier par la buse d'air.

5

Molette de la porte gauche du magasin

A actionner pour ouvrir la porte gauche du magasin.

6

Porte gauche du magasin

S'ouvre pour retirer le papier coincé dans la porte droite de l'unité principale ou un magasin.

7

Poignée du magasin

Permet de tirer le magasin.

8

Indicateur Format papier

Indique la position des plaques-guides latérales pour le format standard.

9

Bouton de fixation du guidage latéral

Tourné pour déplacer ou immobiliser les plaques-guide latérales.

10

Buse d'air du bord du papier

Souffle de l'air pour séparer le papier d'impression.

11

Bouton de fixation du guidage latéral

Tourné pour déplacer ou immobiliser les plaques-guide latérales.

12

Buse d'air latérale

Envoie de l'air pour soulever légèrement le papier afin d'éviter une double introduction.

13

Levier de déblocage du guide de bord arrière

Poussé vers la gauche pour déverrouiller les plaques-guides latérales arrière.

14

Levier de déverrouillage du guide latéral

Poussé vers l'arrière pour déverrouiller les plaques-guide latérales.

15

Bouton d'alimentation

Tournez ce bouton pour dégager des feuilles coincées horizontalement.

16

Plaques-guide latérales (2 pièces)

Permettent d'aligner les bords du papier chargé.

17

Plaque-guide arrière

Permet d'aligner le bord arrière du papier chargé.

18

Levier du capot de transport horizontal

Abaissé pour l'élimination de bourrage papier.

19

Molette de transport horizontal

Tournez ce bouton pour dégager des feuilles coincées horizontalement.

20

Porte de transfert vertical du magasin inférieur

Ouverture vers la gauche pour l'élimination de bourrage papier.

21

Levier [PF1]

Abaissé pour l'élimination de bourrage papier.

22

Levier [PF2]

Abaissé pour l'élimination de bourrage papier.

23

Porte de transfert vertical du magasin supérieur

Ouverture vers la gauche pour l'élimination de bourrage papier.

24

Guides latéraux auxiliaires (2 pièces)

Montez ces guides sur les plaques-guides latérales lors du chargement de papier à onglet.
