Numérisation de l'intégralité d'un original au format personnalisé

Si vous souhaitez numériser l'intégralité d'un original au format personnalisé, sélectionnez le format de numérisation [Format perso.].

Pour afficher l'écran de définition du format personnalisé, sur l'écran scanner initial, appuyez sur [Para. Numérisat°] > [Format numéris.] > [Format perso.].

Les originaux au format personnalisé ci-après sont utilisés afin d'expliquer la procédure de définition des paramètres de numérisation sur l'écran de définition du format personnalisé.

Comment mesurer les formats

Orientation et placement de l'original	Méthode de mesure pour la numérisation de l'intégralité d'un original au format personnalisé
En orientation ou sur la vitre d'exposition ou dans l'ADF
En orientation ou sur la vitre d'exposition ou dans l'ADF

Paramètres de numérisation de l'écran de définition du format personnalisé

Illustration avec légende numérotée du panneau de commande

Format original (X1 et Y1)
Définissez la longueur et la largeur de l'original.
Saisissez la largeur et la longueur réelles dans [X1] et [Y1] respectivement, puis appuyez sur la touche [].
Position départ (X2 et Y2)
Définissez la position de départ sur 0 mm (0 inch).
Saisissez "0" dans [X2] et [Y2], puis appuyez sur la touche [].
Zone numérisation (X3 et Y3)
Définissez les mêmes valeurs que le format original (X1, Y1).
Saisissez les mêmes valeurs dans [X3] et [Y3] que dans Format original (X1 et Y1 respectivement), puis appuyez sur la touche [].

Pour X1 et Y1, vous pouvez définir 140 mm (5,5 inches) ou plus.

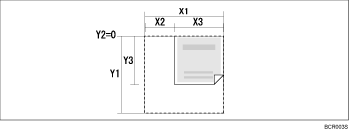

Pour numériser un original d'un format inférieur à 140 mm (5,5 inches), définissez les paramètres comme si vous numérisiez un original supérieur à 140 mm (5,5 inches). Par exemple, pour numériser une étiquette de CD sur la vitre d'exposition, définissez X1X3 et Y1Y3 sur le modèle de l'illustration ci-après. Pour obtenir plus d'informations sur les procédures de numérisation, reportez-vous à la section "Numérisation d'une zone délimitée d'un original au format personnalisé".
Pour obtenir plus d'informations sur la méthode de chargement des originaux, reportez-vous à la section "Définition du type d'alimentation des originaux".
