Guide utilisateurIM 550/600 series

Contrôle d'accès

L'administrateur peut limiter les appareils et protocoles pouvant être connectés à la machine pour éviter tout accès non autorisé.

En outre, l'administrateur peut sélectionner un niveau de sécurité où le protocole doit être activé ou désactivé, et où le statut de port doit être activé.

Limitation des adresses IP à partir desquelles des appareils peuvent accéder à la machine (Access Control)

Par exemple, lorsque vous indiquez une plage d'adresses IP allant de « 192.168.15.1 » à « 192.168.15.99 », vous ne pouvez pas accéder à la machine depuis des adresses IP comprises entre 192.168.15.100 et 255.

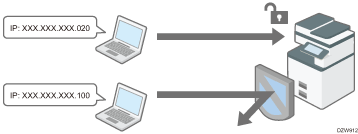

Illustration de la limitation des adresses IP à partir desquelles des appareils peuvent accéder à la machine (Access Control)

Désactiver les protocoles non utilisés

Les paramètres de protocole peuvent être modifiés sur le panneau de contrôle dans Web Image Monitor, ou en utilisants d'autres méthodes de paramétrage. Les protocoles pouvant être copiés varient selon la méthode. Confirmez le protocole à configurer dans Liste de méthodes de paramétrage de protocole et suivez les instructions.

Illustration de la désactivation des protocoles inutilisés

Indiquer le niveau de sécurité

Vous pouvez choisir parmi quatre niveaux de sécurité combinant différents protocoles, ports et algorithmes de chiffrement. Confirmez la description de chaque niveau dans Liste de paramétrages de niveau de sécurité.

Vous pouvez personnaliser le paramétrage de sécurité selon le paramétrage de niveau sélectionné.

Limiter les adresses IP à partir desquelles des appareils peuvent accéder à la machine

Indiquez la plage d'adresses IP pouvant accéder à la machine en utilisant Web Image Monitor.

Important

  • Vous pouvez limiter l'accès depuis les protocoles suivants.

    • LPR, RCP/RSH, FTP, Bonjour, SMB, WSD (dispositif), WSD (imprimante), WSD (scanner)/DSM, IPP, DIPRINT, RHPP, snmp, telnet, NBT

  • La machine limite également l'accès à partir de Web Image Monitor.

1Connectez-vous en tant qu'administrateur réseau depuis Web Image Monitor.

2Cliquez sur [Configuration] dans le menu [Gestion de périphérique].

Illustration de la page du navigateur Web

3Cliquez sur [Droits d'accès] dans la catégorie « Sécurité ».

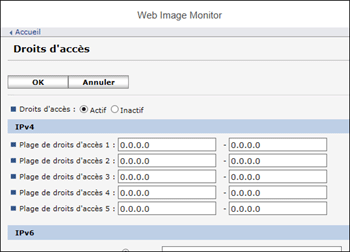

4Dans « Droits d'accès », cliquez sur [Actif] et indiquez la plage d'adresses IP ayant accès à la machine.

Illustration de la page du navigateur Web
  • Pour spécifier une adresse IPv4, saisissez une plage ayant accès à l'appareil sous « Plage de droits d'accès ».

  • Pour indiquer une adresse IPv6, sélectionnez « Plage » ou « Masque » dans « Plage de droits d'accès », et saisissez ensuite une plage ayant accès à l'appareil.

5Cliquez sur [OK].

6Une fois la configuration terminée, cliquez sur [OK] et quittez le navigateur Web.

Liste de méthodes de paramétrage de protocole

Vous pouvez voir les méthodes de paramétrage de protocole dans la liste suivante :

  • 1: Panneau de commande 2: Web Image Monitor 3: telnet 4: Device Manager NX 5: Remote Communication Gate S

Protocole/port

Méthode de paramétrage

Fonction ne pouvant pas être utilisée lorsque Protocole/port est utilisé

IPv4

-

1, 2, 3

Toutes les applications fonctionnant sous IPv4

(Si vous utilisez IPv4, il ne peut pas être désactivé dans Web Image Monitor).

IPv6

-

1, 2, 3

Toutes les applications fonctionnant sous IPv6.

IPsec

-

1, 2, 3

Transmission chiffrée grâce à IPsec

FTP

TCP:21

2, 3, 4, 5

Transmissions nécessitant FTP

(Vous pouvez empêcher uniquement les informations personnelles d'être affichées par les paramètres sur le panneau de contrôle).

telnet

TCP:23

2, 4

Transmissions nécessitant telnet

SMTP

TCP:25 (variable)

1, 2, 4, 5

Fonction de notification par e-mail nécessitant une réception SMTP

HTTP

TCP:80

2, 3

Transmissions nécessitant HTTP

Impression via IPP sur le port 80

HTTPS

TCP:443

2, 3

Transmissions nécessitant HTTP

(Vous pouvez régler les paramètres de façon à uniquement nécessiter une transmission SSL et à rejeter toute transmission hors SSL en passant par le panneau de contrôle ou Web Image Monitor).

SMB

TCP:139

TCP:445

1, 2, 3, 4, 5

Transmissions nécessitant SMB

NBT

UDP:137/UDP:138

3

Impression SMB via TCP/IP

Fonctions NetBIOS désignés sur le serveur WINS

SNMPv1-v2

UDP:161

2, 3, 4, 5

Transmissions nécessitant SNMPv1/v2

(À l'aide du panneau de contrôle, Web Image Monitor, ou telnet, vous pouvez indiquer à SNMPv1/v2 d'empêcher toute configuration et de ne l'autoriser qu'en lecture seule).

SNMPv3

UDP:161

2, 3, 4, 5

Transmissions nécessitant SNMPv3

(Vous pouvez régler les paramètres de sorte à nécessiter uniquement le chiffrement SNMPv3 et à rejeter tout transmission non chiffrée SNMPv3 à l'aide du panneau de contrôle, Web Image Monitor, ou telnet).

RSH/RCP

TCP:514

2, 3, 4, 5

Transmissions nécessitant RSH

Réseau TWAIN

(Vous pouvez empêcher uniquement les informations personnelles d'être affichées par les paramètres sur le panneau de contrôle).

LPR

TCP:515

2, 3, 4, 5

Transmissions nécessitant LPR

(Vous pouvez empêcher uniquement les informations personnelles d'être affichées par les paramètres sur le panneau de contrôle).

IPP

TCP:631

2, 3, 4, 5

Transmissions nécessitant LPR

IP-Fax

TCP:1720 (H.323)

UDP:1719 (Contrôleur d'accès)

TCP/UDP:5060 (SIP)

TCP:5000 (H.245)

UPD:5004, 5005 (voix)

TCP/UDP:49152 (T.38)

1, 2, 4, 5

Fax IP utilisant H.323, SIP, ou T.38

SSDP

UDP:1900

2, 3

Recherche de dispositifs à l'aide de UPnP depuis Windows

Bonjour

UDP:5353

2, 3

Transmissions nécessitant Bonjour

@Remote

TCP:7443

TCP:7444

1, 3

RICOH @Remote

DIPRINT

TCP:9100

2, 3, 4, 5

Transmissions nécessitant DIPRINT

RFU

TCP:10021

1, 3

Mise à jour à distance du micrologiciel

WSD (périphérique)

TCP:53000 (variable)

2, 3

Transmissions nécessitant WSD (dispositif)

Remarque

  • WS-Discovery (TCP:3702, UDP:3702) fonctionne également.

WSD (imprimante)

TCP:53001 (variable)

2, 3

Transmissions nécessitant WSD (imprimante)

WSD (Scanner)/DS M

TCP:53002 (variable)

2, 3

Transmissions nécessitant WSD (scanner)

Gestion de scanner nécessitant DSM

RHPP

TCP:59100

2, 3

Imprimer avec RHPP

LLMNR

UDP:5355

2, 3

Demandes de résolution de nom à l'aide de LLMNR

Remarque

  • Pour plus d'informations sur la commande telnet, consultez la rubrique consacrée à la surveillance de dispositif (TELNET) sur notre site Web.

  • Pour les détails concernant les paramètres dans Device Manager NX ou Remote Communication Gate S, consultez le manuel utilisateur de chaque outil.

Désactivation des protocoles inutilisés dans le panneau de commande

Configurez les protocoles dans l'onglet [Paramètres système][Paramètres interface].

1Connectez-vous à l'appareil en tant qu'administrateur sur le panneau de contrôle.

2Sur l'écran Home, appuyez sur [Outils utilisateur].

Illustration de l'écran du panneau de commande

3Sur l’écran des paramètres initiaux, appuyez sur [Machine Features Settings].

Illustration de l'écran du panneau de commande

4Appuyez sur [Paramètres système], l'onglet [Paramètres interface][Protocole en vigueur] pour afficher l'écran de paramétrage de chaque protocole.

5Désactivez les protocoles non utilisés.

Illustration de l'écran du panneau de commande

6Appuyez sur [OK].

7Une fois la configuration terminée, appuyez sur Accueil (Operation panel screen illustration).

Désactiver les protocoles non utilisés depuis Web Image Monitor

1Connectez-vous en tant qu'administrateur appareil depuis Web Image Monitor.

2Cliquez sur [Configuration] dans le menu [Gestion de périphérique].

Illustration de la page du navigateur Web

3Cliquez sur [Sécurité réseau] dans la catégorie « Sécurité ».

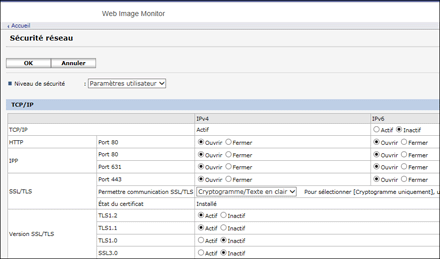

4Indiquez les protocoles à désactiver ou les numéros de port à fermer.

Illustration de la page du navigateur Web

Sélectionnez le niveau de sécurité dans le menu déroulant « Niveau de sécurité ». Vous pouvez modifier simultanément le niveau de sécurité de plusieurs éléments. Pour obtenir des détails sur les éléments modifiés par le paramétrage du niveau de sécurité, voir l'une des sections ci-dessous :

Spécification du niveau de sécurité à partir du panneau de commande

Indiquer le niveau de sécurité à partir de Web Image Monitor

5Cliquez sur [OK].

6Une fois la configuration terminée, cliquez sur [OK] et quittez le navigateur Web.

Liste de paramétrages de niveau de sécurité

Vous pouvez configurer les paramètres de niveau de sécurité via le panneau de commande ou Web Image Monitor. Vous pouvez sélectionner les niveaux de sécurité suivants :

Important

  • Avec certains utilitaires, il peut arriver que la communication ou la connexion échoue selon le niveau de sécurité du réseau.

  • Niveau 0

    Les utilisateurs peuvent utiliser toutes les fonctions sans restriction. Définissez ce paramètre si aucune information ne doit être protégée contre des menaces extérieures.

  • Niveau 1

    Le niveau 1 convient pour une connexion au sein d'un bureau.

  • FIPS140

    FIPS140 fournit un niveau de sécurité intermédiaire situé entre « Niveau 1 » et « Niveau 2 ».

    Vous pouvez uniquement utiliser les codes recommandés par le gouvernement américain tels que ses algorithmes de codage/d'authentification.
 Les paramètres autres que l'algorithme sont les mêmes que Niveau 2.

  • Niveau 2

    Le niveau 2 représente la sécurité maximale disponible sur l'appareil. Sélectionnez cette option pour protéger les informations extrêmement importantes.

Pour plus de détails sur les paramètres de niveau de sécurité, consultez la liste suivante : vous pouvez modifier le paramétrage d'une fonction spécifique selon les conditions d'utilisation de l'appareil.

TCP/IP*1 (: activé. - : La fonction est désactivée).

Fonction

Niveau 0

Niveau 1

FIPS 140

Niveau 2

TCP/IP*2

HTTP > Port 80

Ouvrir

Ouvrir

Ouvrir

Ouvrir

IPP > Port 80

Ouvrir

Ouvrir

Ouvrir

Ouvrir

IPP > Port 631

Ouvrir

Ouvrir

Fermé

Fermé

SSL/TLS > Port 443

Ouvrir

Ouvert*3

Ouvert*3

Ouvert*3

SSL/TLS > Autoriser la communication SSL/TLS

Priorité cryptogramme

Priorité cryptogramme

Cryptog. uniquement

Cryptog. uniquement

Version SSL/TLS > TLS1.2

Version SSL/TLS > TLS1.1

Version SSL/TLS > TLS1.0

-

-

-

Version SSL/TLS > SSL3.0

-

-

-

SSL/TLS > Paramètre Puissance du cryptage > AES

128 bits/256 bits

128 bits/256 bits

128 bits/256 bits

128 bits/256 bits

SSL/TLS > Paramètre Puissance du cryptage > 3DES

168 bits

-

-

-

SSL/TLS > Paramètre Puissance du cryptage > RC4

-

-

-

-

SSL/TLS > Échange de clés

RSA

RSA

RSA

RSA

SSL/TLS > Résumé

SHA1

SHA1

SHA1

SHA1

DIPRINT

-

-

LPR

-

-

FTP

RSH/RCP

-

-

TELNET

-

-

-

Bonjour

-

-

SSDP

-

-

SMB

-

-

NetBIOS via TCP/IPv4

-

-

WSD (périphérique)

WSD (imprimante)

WSD (Scanner)

WSD (communication chiffrée des dispositifs)

-

-

*4

*4

RHPP

-

-

*1 Les mêmes paramètres s'appliquent pour IPv4 et IPv6.

*2 Le paramètre TCP/IP n'est pas contrôlé par le niveau de sécurité. Indiquez manuellement si vous souhaitez activer ou désactiver ce paramètre.

*3 La communication IPP-SSL est activée sous Windows 8.1 ou les versions ultérieures.

*4 Cela est activé sous Windows 8.1 ou les versions ultérieures.

SNMP (: Activé -: Désactivé)

Fonction

Niveau 0

Niveau 1

FIPS 140

Niveau 2

SNMP

Paramètres de permis par SNMPv1 et v2

-

-

-

Fonctions SNMPv1 et v2

-

-

Fonction SNMPv3

Permettre la communication SNMPv3

Cryptogramme/Texte clair

Cryptogramme/Texte clair

Cryptog. uniquement

Cryptog. uniquement

Paramétrage de la puissance du chiffrement TCP/IP

Fonction

Niveau 0

Niveau 1

FIPS 140

Niveau 2

S/MIME > Algorithme de cryptage

3DES-168bit

3DES-168bit

DES-168bit

AES-256bit

S/MIME > Algorithme Digest

SHA1

SHA1

SHA1

SHA-256bit

SNMPv3 > Algorithme d'authentification

MD5

SHA1

SHA1

SHA1

SNMPv3 > Algorithme de cryptage

DES

DES

ES128

AES128

Authentification Kerberos > Algorithme de cryptage

AES256-CTSHMACSHA1-96/AES128-CTSHMACSHA1-96/DES3-CBC-SHA1/RC4-HMAC/DES-CBC-MD5

AES256-CTSHMACSHA1-96/AES128-CTS-HMAC-SHA1-96/DES3-CBC-SHA1/RC4-HMAC

AES256-CTSHMACSHA1-96/AES128-CTSHMACSHA1-96/DES3-CBC-SHA1

AES256-CTSHMACSHA1-96/AES128-CTSHMAC-SHA1-96

Clé de cryptage du pilote > Paramétrage de puissance de cryptage

Cryptage simple

DES

AES

AES

Spécification du niveau de sécurité à partir du panneau de commande

1Connectez-vous à l'appareil en tant qu'administrateur réseau sur le panneau de commande.

2Sur l'écran Home, appuyez sur [Outils utilisateur].

Illustration de l'écran du panneau de commande

3Sur l’écran des paramètres initiaux, appuyez sur [Machine Features Settings].

Illustration de l'écran du panneau de commande

4Appuyez sur [Paramètres système], l'onglet [Outils Administr.][Niveau de sécurité réseau].

5Indiquez le niveau de sécurité.

Illustration de l'écran du panneau de commande
  • Sélectionnez un niveau de sécurité parmi Niveau 0, Niveau 1, Niveau 2, FIPS140 et Personnalisé.

6Appuyez sur [OK].

7Une fois la configuration terminée, appuyez sur Accueil (Operation panel screen illustration).

Indiquer le niveau de sécurité à partir de Web Image Monitor

1Connectez-vous en tant qu'administrateur réseau depuis Web Image Monitor.

2Cliquez sur [Configuration] dans le menu [Gestion de périphérique].

Illustration de la page du navigateur Web

3Cliquez sur [Sécurité réseau] dans la catégorie « Sécurité ».

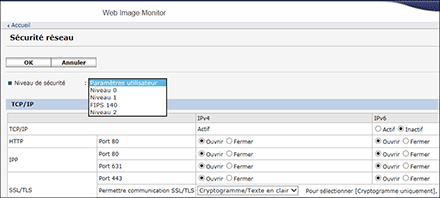

4Sélectionnez un niveau de sécurité dans « Niveau de sécurité ».

Illustration de la page du navigateur Web

5Indiquez les paramètres selon les besoins.

  • Indiquez chaque élément selon les conditions réseau ou les directives en matière de sécurité.

  • Une fois les paramètres modifiés, le niveau de sécurité passe automatiquement à [Paramètres utilisateur]. [Personnalisé] s'affiche sur le panneau de contrôle.

6Cliquez sur [OK].

7Une fois la configuration terminée, cliquez sur [OK] et quittez le navigateur Web.
