Guide utilisateurIM 550/600 series

Noms et fonctions du panneau de commande

Le panneau tactile (panneau de commande intelligent) affichant l'écran d'utilisation de l'appareil est également dénommé « Panneau de commande ».

  • Sur la gauche du panneau de commande se trouvent des interfaces de connexion de périphériques externes et des logements d'insertion de carte SD/clé USB.

  • Même lorsque l'écran est hors tension, les témoins LED du cadre du panneau de commande indiquent l'état de l'appareil.

Écran tactile/interface

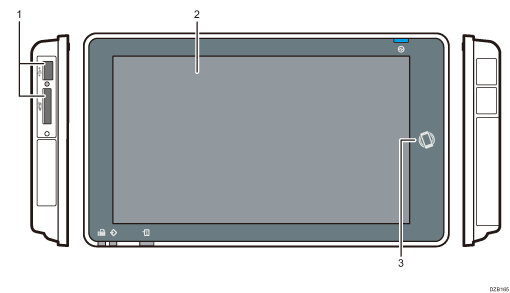

Illustration du panneau de commande avec numérotation
  1. Emplacements pour support

    Insérez une carte SD ou une clé USB. Vous pouvez stocker les données numérisées ou imprimer le fichier stocké sur le support.

    • Utilisez une carte mémoire SD ou SDHC d'une capacité maximale de 32 Go. Vous ne pouvez pas utiliser une carte mémoire SDXC.

    • Utilisez un support formaté en FAT16 ou FAT32.

    • Il n'est pas possible d'utiliser certains types de clés USB sur l'appareil.

    • Vous pouvez utiliser un câble de rallonge USB, un concentrateur ou un lecteur de carte.

    • Si l'alimentation de l'appareil est hors tension ou si le support est retiré pendant que l'appareil lit ses données, vérifiez les données du support.

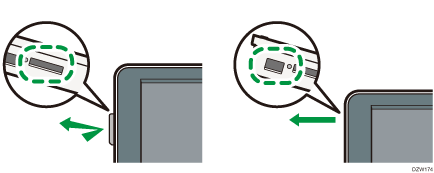

    • Avant de retirer le support du logement, appuyez sur l'icône qui s'affiche sur l'écran (Illustration de l'écran du panneau de commande/Illustration de l'écran du panneau de commande) pour annuler la connexion.

      Illustration du panneau de commande
  2. Écran tactile

    Affiche l'écran d'accueil, l'écran d'utilisation des applications et les messages. Utilisez-le avec le bout de vos doigts.

    Utilisation de l'écran d'accueil

    Utilisation intuitive de l'écran du bout des doigts

  3. Tag NFC

    Permet de raccorder l'appareil à un périphérique intelligent via RICOH Smart Device Connector.

    Utilisation des fonctions de l’appareil depuis un appareil mobile

Remarque

  • Vous pouvez ajuster l'angle du panneau de commande pour en améliorer la visibilité.

  • Illustration du panneau de commande

Témoins LED

Illustration du panneau de commande avec numérotation
  1. Témoin d'accès au support

    Clignote en cas de lecture ou d'écriture de données sur une carte SD.

    Lorsque l'appareil accède à la carte SD ou à la clé USB, ne le mettez pas hors tension ou ne retirez pas le support.

  2. Voyant fax

    Indique l'état de la fonction fax.

    • Clignotement : transmission et réception de données

    • Allumé : réception de données (Fichier RX de substitution/Réception avec verrouillage mémoire/Boîte personnelle)

  3. Voyant Données entrantes

    Clignote lorsque la machine reçoit des données envoyées par le pilote d'impression ou par le pilote LAN-FAX.

  4. Voyant d'état

    Indique l'état du système. Reste allumé lorsqu'une erreur se produit ou que le toner s'épuise.

    Vérification des témoins, des icônes et des messages du panneau de commande

  5. Voyant de mise sous tension

    Le voyant principal d'alimentation s'allume lorsque vous activez l'interrupteur principal d'alimentation. En mode Veille prolongée, il clignote lentement.
