Pièces de l'imprimante
Remarque :|
Les illustrations de cette section représentent le modèle CX8300/DX8400 Series.
|
|

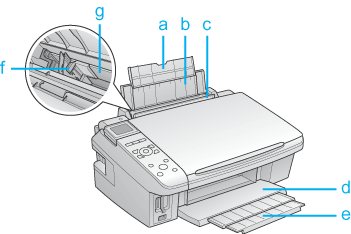

a.
|
Extension du guide papier
|
|
b.
|
Guide papier
|
|
c.
|
Protection du chargeur
|
|
d.
|
Bac de sortie
|
|
e.
|
Extension du bac de sortie
|
|
f.
|
Guide latéral
|
|
g.
|
Bac feuille à feuille
|
|
a.
|
Capot de documents
|
|
b.
|
Vitre d'exposition
|
|
c.
|
Port USB de l'interface externe
|
|
d.
|
Emplacements pour carte mémoire
|
|
e.
|
Panneau de commande
|
|
a.
|
Module scanner
|
|
b.
|
Couvercle du logement des cartouches
|
|

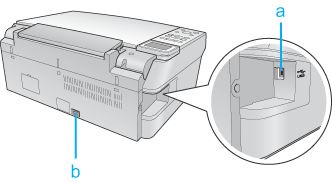

a.
|
Port USB
|
|
b.
|
Prise CA
|
