Présentation des fonctions de l'imprimante
Cette section présente l'environnement de connexion du contrôleur d'image qui assure la fonction d'impression.
Le présent document présuppose l'utilisation du contrôleur d'image IC-602. Pour en savoir plus sur le contrôleur d'image IC-308 ou le contrôleur d'image IC-310, voir le manuel du contrôleur d'image IC-308 ou du contrôleur d'image IC-310.
Séquences d'impression
Les explications suivantes décrivent le déroulement des opérations d'utilisation de la machine en tant qu'imprimante.
Les données d'impression envoyées depuis une application sont reçues par le pilote d'imprimante.
Les données sont envoyées au contrôleur d'image via l'interface USB en cas de connexion USB ou via Ethernet (TCP/IP, etc.) en cas de connexion réseau. Les données sont ensuite transmises à la machine par le contrôleur d'image.
Le contrôleur d'image rastérise les images (convertit les caractères et images cibles de sortie en données bitmap).
Ces données sont imprimées sur la machine.
Pendant l'utilisation de la fonction imprimante de la machine, vous pouvez numériser des originaux avec la fonction copie ou la fonction de numérisation réseau. Pour utiliser la fonction copie de la machine, appuyez sur la touche [Copier] de l'écran tactile.
Lorsqu'une tâche d'impression est reçue pendant une opération de copie, les données sont enregistrées dans la mémoire de la machine. Lorsque la copie est terminée, la tâche d'impression est imprimée automatiquement.
Qu'est-ce qu'un contrôleur d'image ?
Le contrôleur d'image est un périphérique qui permet l'exécution des fonctions d'impression et d'impression réseau sur la machine.

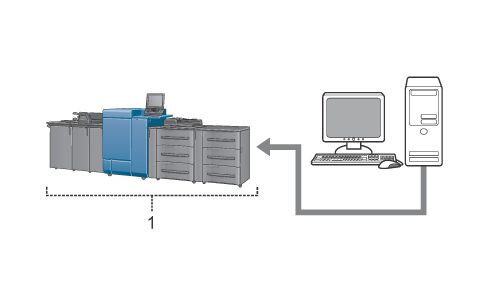

Rôle du contrôleur d'image
La machine grâce au contrôleur d'image intégré fournit le système d'impression. L'impression est accessible depuis l'application de l'ordinateur connecté à ce système d'impression.
Système d'impression
Le contrôleur d'image assure les fonctions suivantes.
Envoi des données d'impression par le pilote d'imprimante d'un ordinateur
Prise en charge des protocoles réseau, notamment TCP/IP (IPv4/IPv6), IPX/SPX et Bonjour
Impression via un réseau utilisant le service d'impression Web, l'impression SMB (Windows), LPR ou IPP
Configuration des réglages de la machine et du contrôleur d'image sur un ordinateur client via le réseau (à l'aide d'un navigateur Web)
Contrôle du nombre de pages à imprimer (fonctions authentification utilisateur et compte département)
