Copie|Perforation de classement des copies

Perforation de classement des copies

L'unité de finition FS‑532 dotée de l'Unité de perforation PK‑522 propose le mode de perforation des copies pour leur classement. Les modes de perforation et d'agrafage sont compatibles.

AVIS

  • Ne pas perforer le papier spécial comme les transparents, les étiquettes ou le papier calque. La perforation d'un papier spécial peut causer un incident inattendu sur la machine.

Original

Sortie

Perfo 2 trous

Gauche

Droite

Haut

Perfo 3 trous

Gauche

Droite

Haut

Perfo 4 trous

Gauche

Droite

Haut

Perfo 4 trous suédois

Gauche

Droite

Haut

Elément

Description

Nombre de perforations

Zone métrique : 2 trous, 4 trous, 4 trous suédois
Région à système impérial : 2 trous, 3 trous

Diamètre des trous

Région à système métrique :
2 trous : 6,5 mm plus or minus 0,5 mm / 0,26" plus or minus 0,02"
4 trous : 6,5 mm plus or minus 0,5 mm / 0,26" plus or minus 0,02"
4 trous suédois : 6,5 mm plus or minus 0,5 mm / 0,26" plus or minus 0,02"
Région à système impérial :
2 trous : 8,0 mm plus or minus 0,5 mm / 0,31" plus or minus 0,02"
3 trous : 8,0 mm plus or minus 0,5 mm / 0,31" plus or minus 0,02"

Espacement des trous

Région à système métrique :
2 trous : 80 mm plus or minus 1,0 mm / 3,15" plus or minus 0,04"
4 trous : 80 mm plus or minus 1,0 mm / 3,15" plus or minus 0,04"
4 trous suédois : 70 mm plus or minus 1,0 mm / 2,76" plus or minus 0,04'', 21 mm plus or minus 1,0 mm / 0,83" plus or minus 0,04"
Région à système impérial :
2 trous : 70 mm plus or minus 1,0 mm / 2,76" plus or minus 0,04"
3 trous : 108 mm plus or minus 1,0 mm / 4,25" plus or minus 0,04"

Format papier

A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed, A5 short edge feed/long edge feed, 8 13 short edge feed, SRA4 short edge feed, 11 17 short edge feed, 8.5  14 short edge feed, 8.5  11 short edge feed/long edge feed, 5.5  8.5 short edge feed, 9  11 short edge feed

Grammage du papier

60 g/m2 à 300 g/m2 / 15 lb Bond à 81 lb Bond

  • condition préalableVeillez à ce que les guides latéraux du magasin soient bien alignés contre le papier chargé dans ce magasin. Sinon, les copies pourraient ne pas être perforées au bon endroit.

  • condition préalableSi l'ATS (changement automatique de magasin) fonctionne pendant l'opération de perforation est en cours, les trous de perforation risquent d'être décalés.

  • condition préalableLe mode de perforation n'est pas disponible pour les formats papier autres que standard (Formats détectés, Personnel, Avec onglet).

  1. Positionnez l'original.

  2. Appuyez sur l'onglet COPIE pour afficher l'écran COPIE.

  3. Appuyez sur Réglage sortie.

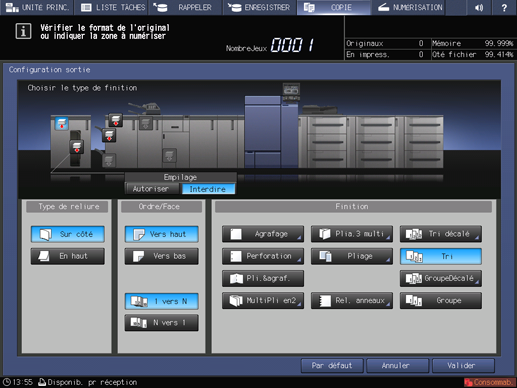

    L'écran Réglage sortie s'affiche.

  4. Appuyez sur Perforation sous Finition.

    L'écran Perforation s'affiche.

  5. Sélectionnez la position de perforation souhaitée.

  6. Appuyez sur OK.

    • Explication supplémentairePour rétablir le réglage précédent, appuyez sur Annuler. Pour annuler la fonction et enregistrer le réglage actuel, appuyez sur Désactiver.

    L'écran Réglage sortie réapparaît.

  7. Appuyez sur Valider sur l'écran Réglage sortie.

    Une icône représentant le mode de sortie spécifié est affichée sous Configuration sortie sur l'écran COPIE.

    AVIS

    • Le bac principal s'abaisse progressivement pendant l'éjection des pages imprimées. NE LAISSER aucun objet interférer avec le fonctionnement du bac principal du côté gauche de l'unité d'agrafage, car le moindre obstacle peut endommager l'unité d'agrafage.
