Nettoyage de l'optimiseur de qualité IQ-501

Ouvrez la porte avant de l'optimiseur de qualité.

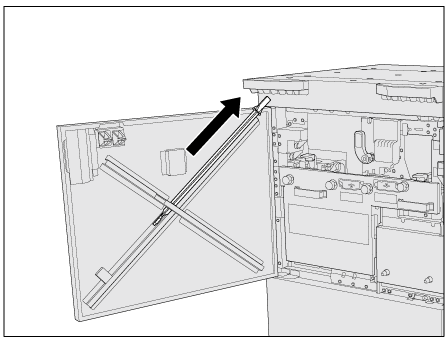

Retirez l'outil de nettoyage de derrière la porte avant de l'optimiseur de qualité.

Insérez l'outil de nettoyage dans l'orifice de nettoyage du scanner intégré sur lequel les tâches de poudre de papier ou d'autre poussière ont été détectées.

• Explication supplémentaireVérifiez la forme de l'orifice de nettoyage du scanner intégré et insérez l'outil de nettoyage dans le bon sens,, jusqu'au bout.

a : scanner en ligne 1

b : scanner en ligne 2

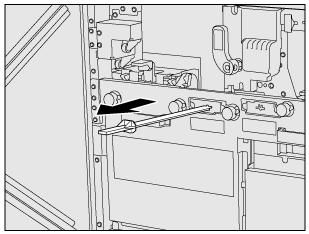

Retirez l'outil de nettoyage.

• Explication supplémentaireNombre d'essuyages : 1 (1 mouvement linéaire)

Replacez l'outil de nettoyage à sa position d'origine.

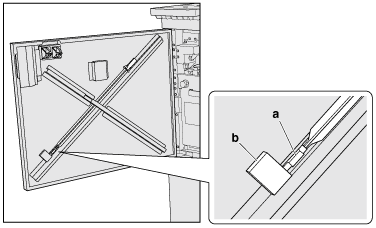

• Explication supplémentairePour remettre l'outil de nettoyage en place, rangez-le avec le tampon à son extrémité, dirigé vers l'avant comme sur l'illustration ci-dessous. Si l'outil de nettoyage est inséré avec le tampon côté porte, le tampon risque de se salir et d'être endommagé.

• Explication supplémentaireVeillez à ce que la pointe de l'outil de nettoyage ne soit pas en contact avec la butée. Une mauvaise mise en place risque d'endommager la pointe de l'outil de nettoyage.

a : tampon

b : butée

Fermez la porte avant de l'optimiseur de qualité.

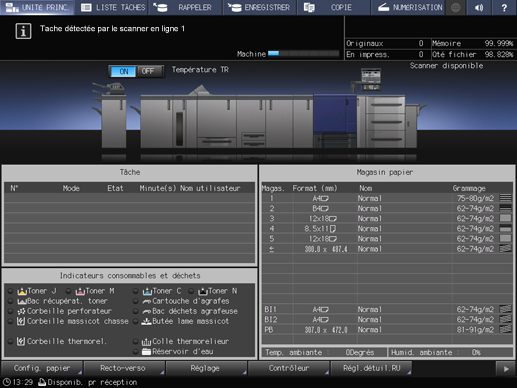

• Explication supplémentaireUne fois la poussière éliminée, le message disparaît et la machine est opérationnelle.

• Explication supplémentaireSi le message ne disparaît pas après la fermeture de la porte avant de l'optimiseur de qualité, réessuyez le scanner en ligne affiché (1 mouvement linéaire).

• Explication supplémentaireAprès cela, si le message est toujours affiché, contactez le technicien SAV.
