Effectuer l'entretien|Réglage [Mes.num.]

Réglage Mes.num.

  1. Appuyez sur Configuration papier sur l'écran UNITÉ PRINC.

  2. Appuyez sur le magasin pour lequel vous avez effectué le réglage du Recto.

  3. Appuyez sur Modifier.

  4. Appuyez sur Calage R°V°.

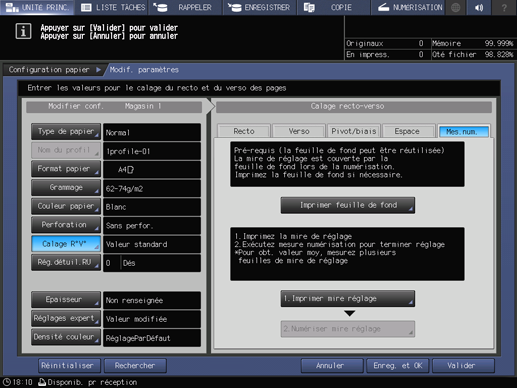

  5. Appuyez sur Mes.num. et appuyez sur Imprimer feuille de fond.

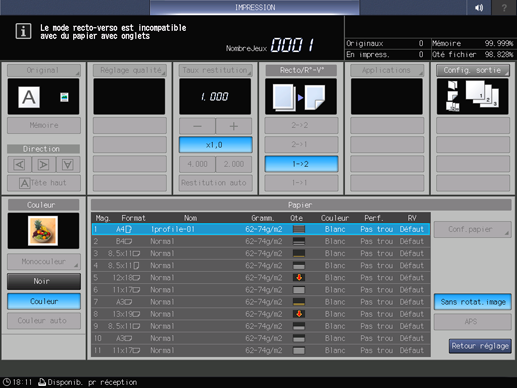

  6. Lorsque l'écran MODE IMPRESSION apparaît, appuyez sur Départ sur le panneau de contrôle.

    • Explication supplémentaireImprimez la feuille de fond pour la mesure avec le format papier A3 ou 11 17.

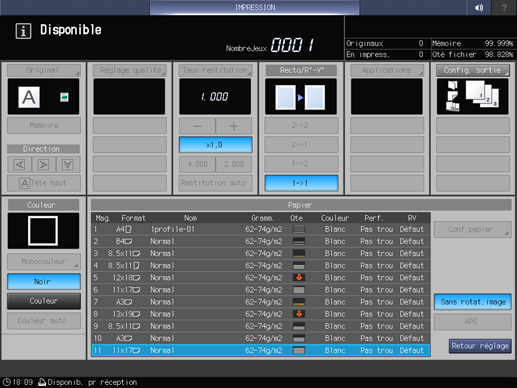

  7. Appuyez sur Retour réglage.

  8. Appuyez sur 1. Imprimer mire de réglage.

  9. Entrez le nombre nécessaire de mires de réglage et appuyez sur la touche Départ du panneau de contrôle.

    • Explication supplémentaireVous pouvez imprimer 20 mires de réglage ou plus mais vous ne pouvez pas numériser plus de 20 feuilles pour la mesure.

  10. Appuyez sur Retour réglage.

  11. Appuyez sur 2. Numériser mire réglage.

  12. Placez la mire de réglage et la feuille de fond sur la vitre d'exposition.

    • Explication supplémentaireOuvrez le chargeur ADF.

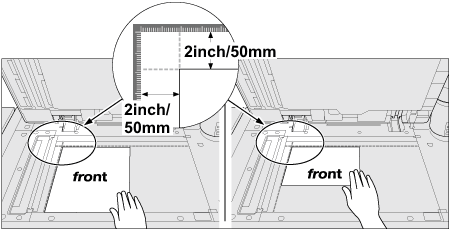

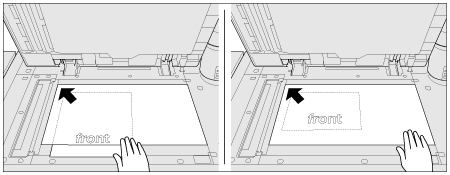

    • Explication supplémentairePlacez le recto de la mire de réglage vers le haut (détourné de la vitre d'exposition), avec le bord supérieur aligné sur l'arrière de la vitre. Placez le coin supérieur gauche de la mire de réglage à une distance d'environ 2 pouces (5 cm) du guide vertical et du guide horizontal, alignez les bords gauche et supérieur parallèlement au guide vertical et au guide horizontal de la vitre d'exposition.

    • Explication supplémentairePlacez le verso de la feuille de fond vers le bas (face à la vitre d'exposition), en la faisant coïncider avec le guide vertical et le guide horizontal comme illustré ci-dessous. Attention en même temps de ne pas déplacer la mire de réglage qui a été placée auparavant.

    • Explication supplémentaireFermez le Chargeur auto.

  13. Numérisez la mire de réglage.

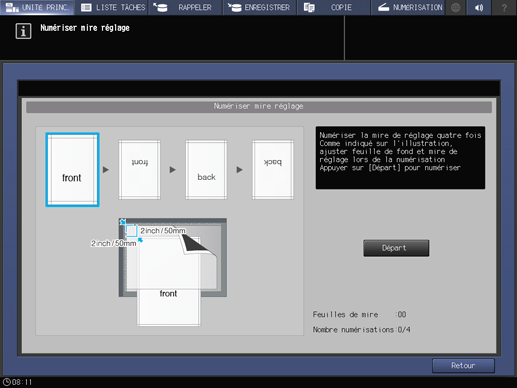

    Appuyez sur Départ à l'écran Numériser mire réglage.

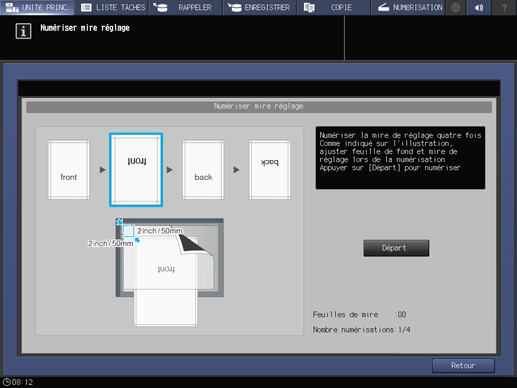

    Lorsque la numérisation a été correctement effectuée, le compteur Nombre numérisations de l'écran Numériser mire réglage augmente de un et le cadre bleu figurant sur l'illustration à l'écran se décale à la mire suivante à droite. Si vous bougez la mire de réglage avant le passage du cadre bleu sur la suivante, la mesure risque de ne pas être exécutée correctement.

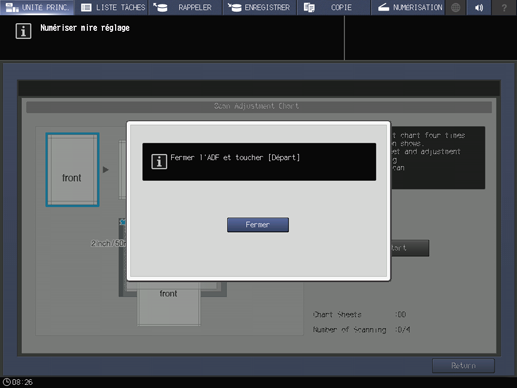

    • Explication supplémentaireSi l'ADF est ouvert, le dialogue suivant s'affiche et vous ne pouvez pas lancer la numérisation. Fermez l'ADF et appuyez sur Fermer dans le dialogue.

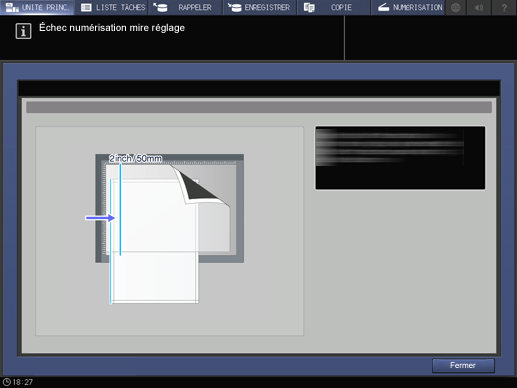

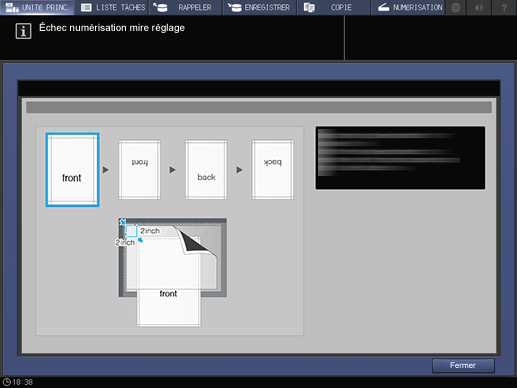

    • Explication supplémentaireLe message Echec numérisation mire réglage est peut-être affiché. Suivez les instructions à l'écran pour placer correctement la mire de réglage et la feuille de fond avant d'appuyer sur Fermer.

    • Explication supplémentaireQuand l'écran ci-dessous s'affiche, appuyez à nouveau sur Fermer.

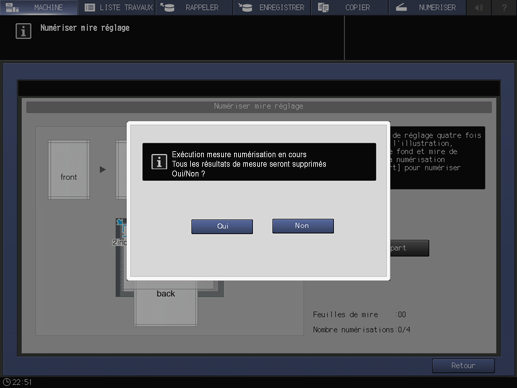

    • Explication supplémentaireSi vous appuyez sur la touche Retour de l'écran Numériser mire réglage pendant l'exécution de la mesure de numérisation, le dialogue suivant s'affiche. Pour arrêter la mesure de numérisation et ignorer les résultats de mesure obtenus jusqu'ici, appuyez sur Oui. Relancez la mesure de numérisation à partir de la première procédure de numérisation. Pour poursuivre la mesure de la numérisation, appuyez sur Non.

  14. Répétez les étapes de numérisation 12 et 13 quatre fois pour chaque mire de réglage.

    Première fois : placez le recto de la mire de réglage vers le haut (détourné de la vitre d'exposition), avec le bord supérieur aligné sur l'arrière de la vitre.

    Deuxième fois : placez le recto de la mire de réglage vers le haut (détourné de la vitre d'exposition), avec le bord inférieur aligné sur l'arrière de la vitre.

    Troisième fois : placez le verso de la mire de réglage vers le haut (détourné de la vitre d'exposition), avec le bord supérieur aligné sur l'arrière de la vitre.

    Quatrième fois : placez le verso de la mire de réglage vers le haut (détourné de la vitre d'exposition), avec le bord inférieur aligné sur l'arrière de la vitre.

    • Explication supplémentaireA la fin des quatre séries de numérisation, un dialogue s'affiche pour le calcul de la valeur de réglage.

  15. Sélectionnez de continuer ou de terminer la mesure de numérisation et calculez la valeur de réglage.

    Pour poursuivre la mesure de la numérisation, appuyez sur Non.
    Pour terminer la mesure de la numérisation et calculer la valeur de réglage, appuyez sur Oui.

    • Explication supplémentaireSi vous appuyez sur Non, vous revenez à l'écran Numériser mire réglage dans lequel le compteur Feuilles de mire a vu sa valeur augmentée d'une unité. Répétez les étapes 6 à 8 un nombre de fois égale au nombre des mires de réglage. Les résultats de mesure sont additionnés. Vous pouvez répéter cette opération 20 fois maximum.

    • Explication supplémentaireSi vous appuyez sur Oui, la valeur de réglage est calculée automatiquement à partir des résultats de mesure additionnés et est répercutée sur les valeurs Zoom, Décalage de l'image et Rotation/Biais à spécifier pour Verso.
      Rotation/Biais peut aussi être appliqué à Recto et Verso.
      Après avoir appuyé sur Oui, imprimez une feuille de la mire de réglage pour vérifier le résultat. Si des réajustements sont nécessaires, répétez les étapes 4 à 9.

    • Explication supplémentaireSi la valeur de réglage calculée en appuyant sur Oui est en dehors de la plage de réglage, le dialogue suivant s'affiche. Appuyez sur Fermer pour ignorer les résultats de mesure et relancer la mesure de numérisation depuis le début.
      Ce dépassement vient peut-être du fait que la mire utilisée dans la mesure de numérisation est incorrecte (utilisation d'une mire différente), que la position d'impression du recto a été mal réglée ou que les réglages des positions de référence ne sont pas terminés. Confirmez ces points avant de relancer la mesure de numérisation. Si Réglage agrandissement verso est défini sur Désactivé, l'agrandissement dans le sens d'alimentation n'est pas réglé.

  16. Appuyez sur OK.
