Positionnement de l'original sur la vitre d'exposition
Utilisez la vitre d'exposition pour les originaux qui ne peuvent pas être chargés dans le chargeur Auto ADF ou lorsque les conditions de copie ne sont pas compatibles avec le chargeur Auto ADF.
Originaux incompatibles avec le chargeur Auto
Papier tuilé, plissé ou plié | Collages ou découpages | Livre |
 |  |  |
Transparents, papier dessin ou cellophane | Papier plié en deux, perforé ou agrafé | Papier épais rigide ou papier fin comme le papier par avion |
 |  |  |
Spécifications des originaux placés sur la vitre d'exposition
Formats d'originaux détectables :
Métrique [Tableau 1] :
A3
, B4 *1, A4 /
, B5 /*1, A5 , 8K , 16K /
Métrique [Tableau 2] :
A3 , B4 , A4 /, B5 /, A5 , 11
17 , 8.5 14 *2, 8.5 11 /, 5.5 8.5 , 8K , 16K /, Ministre*2*3
Pouces [Tableau 1] :
11 17 , 8.5 14 , 8.5 11 /, 5.5 8.5
Pouces [Tableau 2] :
A3 , B4 *1, A4 /, B5 /*1, A5 , 11 17 , 8.5 14 *2, 8.5 11 /, 5.5 8.5 , Ministre*2*3
*1 : Détecte des séries B des formats JIS standard. Les séries B des formats ISO standard ne peuvent pas être détectées.
*2 : lorsque [Tableau 2] est spécifié, le format Ministre peut être détecté tandis que 8.5 14 ne peut pas être détecté. La machine peut être configurée pour détecter à la fois les formats Ministre et 8.5 14 . Contactez le technicien SAV.
*3 : Ministre fait référence aux formats 8.5 13 , 8.25 13 , 8.12 13.25 , 8 13 .
Ce format peut être détecté si [Tableau 2] est sélectionné dans le [Réglage administrateur] du menu Utilitaire - [Configuration système] - [Format] - [Détecter format orig. sur vitre d'expo.].
Ne pas placer d'originaux trop lourds. Ne pas presser trop fort les originaux épais. La vitre d'exposition pourrait se briser et vous blesser.
Position d'impression de l'original
Utilisez la vitre d'exposition lorsque l'original n'est pas compatible avec le chargeur ADF, par ex. lorsque le format n'est pas compatible ou lorsque l'original est plié, agrafé, déchiré ou en mauvais état.
Ouvrez le chargeur ADF.

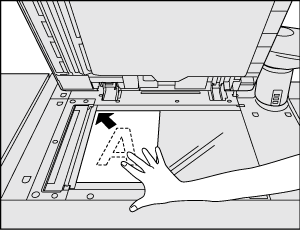

Placez l'original recto vers le bas en alignant son coin gauche avec le coin arrière gauche de la vitre.
Placez l'original dans le sens de l'icône Orientation original affichée sur l'écran COPIER.
Placez les originaux dans le sens de l'icône Orientation original définie sur l'écran, sinon le résultat de la copie risque de ne pas être satisfaisant. En mode copie Recto-verso, Agrafage, Pliage & Agrafage, Pliage en deux multiple ou Livret, prêtez une attention particulière à l'orientation de l'original. Pour en savoir plus, voir Orientation : orientation de l'original.
Lorsque Cadrage original est sélectionné dans Applications, le Chargeur auto devrait être maintenu ouvert pendant la numérisation de l'origina.
Refermez doucement le chargeur ADF pour éviter le décalage de l'original sur la vitre.
