Clignotement du panneau d'affichage de position de bourrage papier de l'unité de finition FS-532
La plaque d'alignement vertical de l'empileur de l'unité de finition FS-532 aligne le papier dans le sens d'alimentation. Suivant la position d'arrêt de la plaque d'alignement vertical, le panneau d'affichage de position de bourrage papier peut clignoter et dans ce cas il n'est pas possible d'effectuer des copies.
Lorsque le panneau d'affichage de bourrage papier clignote, éliminez le papier coincé.
Eteignez le clignotant du panneau d'affichage en suivant la procédure ci-dessous.

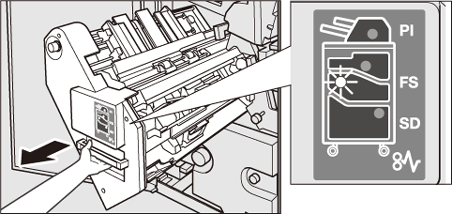

Ouvrez la porte avant de l'unité de finition pour confirmer que le panneau d'affichage de position de bourrage papier clignote.
Attrapez la poignée [FS9] et tirez l'empileur.

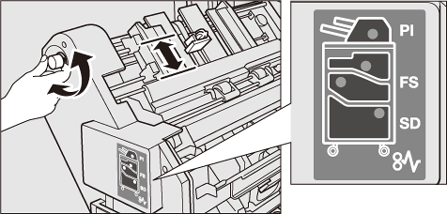

Tournez le bouton [FS8] pour sortir la plaque d'alignement vertical.
La plaque d'alignement vertical sort sur la distance indiquée par la flèche sur l'illustration.
Le clignotant du panneau d'affichage de position de bourrage s'éteint.
Attrapez la poignée [FS9], pour remettre l'empileur à sa position d'origine, puis refermez la porte avant de l'unité de finition.

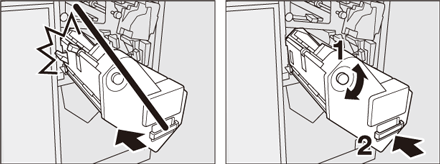

Si la position de la plaque d'alignement vertical bloque le passage, la machine est verrouillée et l'empileur ne peut revenir à sa position d'origine. Tournez le bouton [FS8] pour débloquer le verrou, puis remettez l'empileur à sa position d'origine.
