Création de livret plié en deux

L'unité de finition FS-532 montée avec la piqueuse à cheval SD-510 permet à la machine de plier le papier et de créer des livrets de plusieurs pages pliées et agrafées au centre en deux points (piqûre à cheval) en combinaison avec la fonction Livret.

Original

Sortie

[Pli & Piqûre]

[Pliage en deux multi]

Elément

Description

Format papier

A3 , B4 , A4 , 12 18 , 11 17 , 8,5 14 , 8,5 11 ), Personnalisé (largeur 120 mm à 331 mm, longueur 240 mm à 488 mm / largeur 4,72" à 13,03", longueur 9,45" à 19,21")

Grammage du papier

Pages de corps : 50 à 216 g/m2 / 13 à 57 lb Bond, couvertures : 50 à 300 g/m2 / 13 à 81 lb Bond

Nombre de feuilles max.

MultiPli en2 : 5 feuilles (50 à 216 g/m2 / 13 à 57 lb Bond), 1 feuille (217 à 300 g/m2 / 58 à 81 lb Bond)

Pliage&Piqûre : 25 feuilles (50 à 61 g/m2 / 13 à 16 lb Bond), 20 feuilles (62 à 80 g/m2 / 16 à 21 lb Bond), 16 feuilles (81 à 91 g/m2 / 22 à 24 lb Bond), 5 feuilles (92 à 216 g/m2 / 25 à 57 lb Bond)

Bac de sortie

Bac pliage

Capacité des magasins

35 jeux (1 à 5 feuilles pliées en mode Pliage en deux multi)

35 jeux (2 à 5 feuilles pliées et agrafées en mode Pliage&Agrafage)

25 jeux (6 à 10 feuilles pliées et agrafées en mode Pliage&Agrafage)

15 jeux (11 à 25 feuilles pliées et agrafées en mode Pliage&Agrafage)

  • Le mode [Livret] dans [Applications] est défini automatiquement.

  • [Restitution auto] est défini automatiquement. [Sélect.auto.papier] ne peut pas être combiné.

  • Sélectionnez le mode copie [1->2] ou [2->2].

  • Ouvrez la poignée de réception papier du bac pliage avant d'exécuter une sortie en mode [Pli & Piqûre] ou [MultiPli en 2]. Utilisez la poignée de réception papier pour récupérer les feuilles imprimées.

  1. Positionnez l'original.

  2. Appuyez sur l'onglet [COPIER] pour afficher l'écran [COPIER].

  3. Appuyez sur [Réglage sortie].

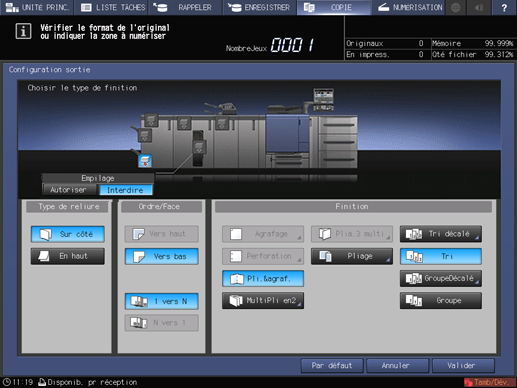

    L'écran [Réglage sortie] s'affiche.

  4. Sélectionnez [Pli & Piqûre] ou [MultiPli en 2] sous [Finition].

    L'image frontale de la machine représentée sur l'écran [Réglage sortie] montre que le bac pliage est le bac de sortie sélectionné.

  5. Appuyez sur [Valider] sur l'écran [Réglage sortie].

    L'écran [COPIER] réapparaît.

    Une icône représentant le mode de sortie spécifié est affichée sous [Configuration sortie] sur l'écran [COPIER].

  6. Ouvrez la poignée de réception papier du bac pliage.
