Utilisation manuelle des fonctions

Les fonctions de finition suivantes sont disponibles manuellement si le magasin supérieur du module d'insertion de l'unité de pliage FD-503 contient du papier.

Combinaison des fonctions de finition

Fonctions de finition

Unité de pliage FD-503 uniquement

Pliage en Z, Roulé, En accordéon, Économique, Encart volet, Pliage en deux

Perforation 2 trous, Perforation 3 trous (région à système impérial)

Perforation 2 trous, Perforation 4 trous (région à système métrique)

Unité de pliage FD-503 + unité de finition FS-532

Fonctions disponibles sur l'unité de pliage FD-503 uniquement, Agraf. en coin, Agrafage en 2 points

Unité de pliage FD-503 + piqueuse à cheval SD-506

Fonctions disponibles avec l'unité de pliage FD-503 uniquement, Pliage & Agrafage

Unité de pliage FD-503 + piqueuse à cheval SD-513

Fonctions disponibles avec l'unité de pliage FD-503 uniquement, Pliage & Agrafage

Unité de pliage FD-503 + unité de finition FS-532 + piqueuse à cheval SD-510

Toutes les fonctions disponibles avec l'utilisation manuelle de l'unité d'insertion

Unité de pliage FD-503 + unité de finition FS-532 + piqueuse à cheval SD-513

Toutes les fonctions manuelles de l'unité d'insertion

Touche

Sortie

Bouton Détection départ multiple

Détection départs multiples - Activée

Détection départs multiples - Désactivée

Bouton Sélection Pliage

Agrafage en coin

Agrafage en 2 points

Pliage & Agrafage

Bouton de sélection perforation

Perfo 2 trous

Perforation 3 trous/Perforation 4 trous

Bouton Sélection Pliage

Pliage en Z

Roulé

Pliage en 2

En accordéon

Economique

Encart volet

  • En cas d'utilisation manuelle des fonctions disponibles sur l'unité de pliage FD-503, l'unité de finition FS-532, la piqueuse à cheval SD-510 ou la piqueuse à cheval SD-513, vous pouvez charger le papier uniquement dans le magasin supérieur de l'unité d'insertion sur l'unité de pliage FD-503.

  • La détection de départs multiples est une fonction qui arrête automatiquement la machine si plus d'une feuille est introduite à la fois. L'unité d'insertion sert à cette fonction. Certains types de papier comme le papier lisse peuvent activer cette fonction même si une seule feuille a été introduite et peuvent arrêter la machine. En cas d'utilisation fréquente, appuyez sur le bouton de détection d'alimentation multiple et allumez le voyant inférieur en vue de désactiver la fonction.

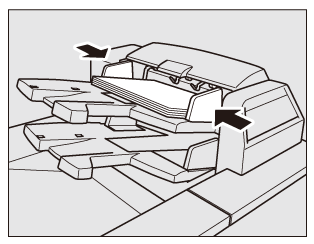

  1. Placez le papier dans le magasin supérieur de l'unité d'insertion, puis alignez les guides sur le papier.

    Fonction

    Positionnement du papier

    Agrafage en coin/Agrafage en 2 points

    Placez le papier face à imprimer vers le haut.

    Perforation

    Placez le papier face à imprimer vers le haut.

    Pliage

    Face imprimée en haut dans le pli.

    Pliage & Agrafage

    Face imprimée en haut dans le livret.

  2. Sélectionnez le mode qui convient.

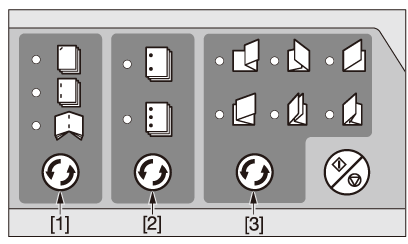

    [1] : bouton de sélection d'agrafage

    [2] : bouton de sélection de perforation

    [3] : bouton de sélection de pliage

    Pour sélectionner Agrafage en coin, Agrafage en 2 points ou Pliage & Agrafage, appuyez sur le bouton de sélection d'agrafage pour allumer le voyant du mode souhaité.

    Pour sélectionner la perforation 2 , 3 ou 4 trous, appuyez sur le bouton de sélection perforation pour allumer le voyant du mode désiré.

    Pour sélectionner Pliage (six styles), appuyez sur le bouton de sélection pliage et allumez le voyant du mode désiré.

    • Perforation et Agrafage en coin/Agrafage en 2 points sont compatibles. Pour les utiliser ensemble, allumez les lampes des deux fonctions.

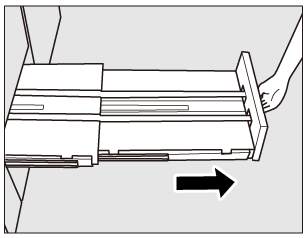

    • Si vous sélectionnez le mode Pliage & Agrafage, les jeux de finition sont réceptionnés dans le bac de réception. Assurez-vous de déployer le bac de réception de la piqueuse à cheval et d'ouvrir le support quand il est sorti complètement en préparation de la sortie.

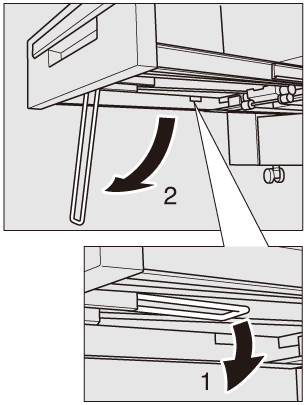

    Ouvrez le support situé sous le bac de réception pour le sortir complètement.

    Si le bac n'est pas entièrement tiré, la machine détecte que le bac est plein, même si le nombre de jeux de finition est inférieur au nombre spécifié.

    • Lorsque vous utilisez le bac de réception de la piqueuse à cheval, assurez-vous de le sortir complètement. Sinon, les jeux n'auraient pas été envoyés au bac de réception. Ouvrez le support de bac situé sous le bac lorsque vous retirez complètement le bac de réception.

  3. Appuyez sur le bouton Marche/Arrêt.

    En cas de détection d'alimentation multiple et que la machine s'arrête même si une seule feuille est alimentée, appuyez sur le bouton de détection d'alimentation multiple pour allumer le voyant inférieur.

    • Pour interrompre l'opération, réappuyez sur le bouton Marche/Arrêt.

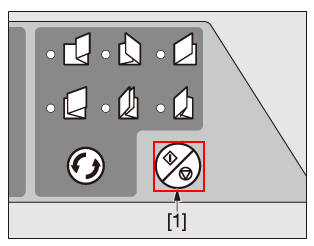

    [1] : bouton Marche/Arrêt

    • Les bacs ont une capacité limite. Attention à ne pas dépasser la limite, sinon des problèmes inattendus risquent de se produire.

    • Le bouton suspension n'est pas accessible lorsque la tâche est opérée manuellement.

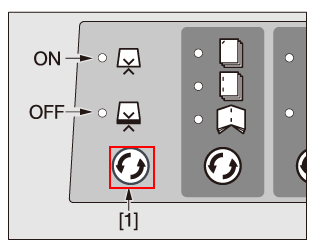

[1] : Bouton de détection d'alimentation multiple

Chargement d'un original Livret

Pour plier ou plier & agrafer manuellement des originaux Livrets, disposez les originaux en ordre inverse comme indiqué ci-dessous.

Impression reliure magazine

Disposition en ordre inverse
