Création de livret plié en deux
L'unité de finition FS-532 montée avec la piqueuse à cheval SD-510 permet à la machine de plier le papier et de créer des livrets de plusieurs pages pliées et agrafées au centre en deux points (piqûre à cheval) en combinaison avec la fonction Livret.
Original | Sortir | |
 | Pli & Piqûre | Pliage en 2 multiple |
 |  | |
Élément | Description |
|---|---|
Format papier | A3 short edge feed, B4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed), Personnalisé (en largeur 120 mm à 331 mm, en longueur 240 mm à 488 mm) / en largeur 4,72" à 13,03", en longueur 9,45" à 19,21" |
Grammage du papier | Pages de corps : 50 g/m2 à 216 g/m2 / 14 lb Bond à 57 lb Bond Couverture : 50 g/m2 à 300 g/m2 / 14 lb Bond à 81 lb Bond |
Nombre de feuilles max. | MultiPli en2 : 5 feuilles (50 g/m2 à 216 g/m2 / 14 à 57 lb Bond), 1 feuille (217 g/m2 à 300 g/m2 / 58 à 81 lb Bond) Pliage&Piqûre : 25 feuilles (50 g/m2 à 61 g/m2 / 14 à 17 lb Bond), 20 feuilles (62 g/m2 à 80 g/m2 / 18 à 21 lb Bond), 16 feuilles (81 g/m2 à 91 g/m2 / 22 à 24 lb Bond), 5 feuilles (92 g/m2 à 216 g/m2 / 25 à 57 lb Bond) |
Bac de sortie | Bac Plieuse |
Capacité des magasins | 35 jeux (1 à 5 feuilles pliées en mode Pliage en deux multi) 35 jeux (2 à 5 feuilles pliées et agrafées en mode Pliage&Agrafage) 25 jeux (6 à 10 feuilles pliées et agrafées en mode Pliage&Agrafage) 15 jeux (11 à 25 feuilles pliées et agrafées en mode Pliage&Agrafage) |
condition préalableLe mode Livret dans Applications est défini automatiquement.
condition préalableRestitution auto est défini automatiquement. Sélect.auto.papier ne peut pas être combiné.
condition préalableSélectionnez le mode copie 1->2 ou 2->2.
condition préalableOuvrez la poignée de réception papier du bac plieuse avant d'exécuter une sortie en mode Pli.&agraf. ou Multi pli en 2. Utilisez la poignée de réception papier pour récupérer les feuilles imprimées.
Positionnez l'original.
Appuyez sur l'onglet COPIE pour afficher l'écran COPIE.
Appuyez sur Réglage sortie.

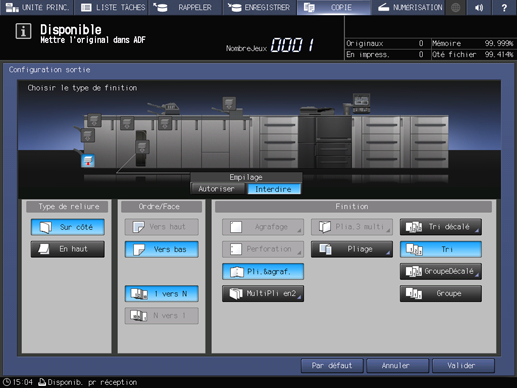

L'écran Réglage sortie s'affiche.
Sélectionnez Pli & Piqûre ou MultiPli en2 sous Finition.
L'image frontale de la machine représentée sur l'écran Réglage sortie montre que le bac pliage est le bac de sortie sélectionné.
Appuyez sur Valider sur l'écran Réglage sortie.
L'écran COPIE réapparaît.
L'icône de la configuration de sortie spécifiée s'affiche sous Config. sortie dans l'écran COPIE.
Ouvrez la poignée de réception papier du bac pliage.
Référence
Pour savoir comment utiliser la poignée de réception papier, voir Élimination des déchets de perforation.
